1.1. В отверстия на боковинах (дет.№№4,5) вставьте эксцентрики (поз.А). Обратите

внимание: стрелка на эксцентрике должна быть направлена к торцу детали.

В отверстия в основании и крышки (дет.№№1,3) закрутите штоки эксцентриков

(поз.Б) .В отверстия в основании (дет.№1) вставьте опоры (поз.Г).

1.2. Присоедините к основанию (дет.№1) боковины (дет.№4) так, чтобы штоки эксцентриков

закрепленные в основании вошли в отверстия в торцах боковин. Поверните эксцентрики

в боковинах на 180 град. по часовой стрелке.

1.3. Вставьте 2-х сторонние штоки (поз.В) в отверстия в полке (дет.№2) длинной стороной.

Соедините полку с боковинами (дет.№№4).Поверните эксцентрики в боковинах на

180 град. по часовой стрелке.

1.4. Соедините между собой боковины (дет№№5) и полку (дет.№7) с помощью винтовой

стяжки. Присоедините к полке (дет.№2) боковины (дет.№5) так, чтобы штоки

эксцентриков в полке вошли в отверстия в торцах боковин. Поверните эксцентрики в

боковинах на 180 град. по часовой стрелке.

1.5. Вставьте 2-х сторонние штоки (поз.В) в отверстия в полке (дет.№2) длинной стороной.

Соедините полку с боковинами (дет.№№5). Поверните эксцентрики в боковинах на

180 град. по часовой стрелке.

1.6. Присоедините к полке (дет.№2) боковины (дет.№№4) так, чтобы штоки эксцентриков

в полке вошли в отверстия в торцах боковин. Поверните эксцентрики в боковинах на

180 град. по часовой стрелке.

1.7. Присоедините крышку (дет.№3) к боковинам (дет.№№4) так, чтобы штоки эксцентриков

в крышке вошли в отверстия в торцах боковин. Поверните эксцентрики в боковинах на

180 град. по часовой стрелке.

1.8. Соедините в нижней части шкафа две части задней стенки (дет.№№8) стыковочным

профилем (поз.Ж) и гвоздями прикрепите к боковым стенкам (дет.№№4) и основанию.

Аналогично закрепите в средней части задние стенки (дет.№№9),

с использованием стыковочного профиля поз.Ж

и две части задней стенки (дет.№№8) в верхней части шкафа.

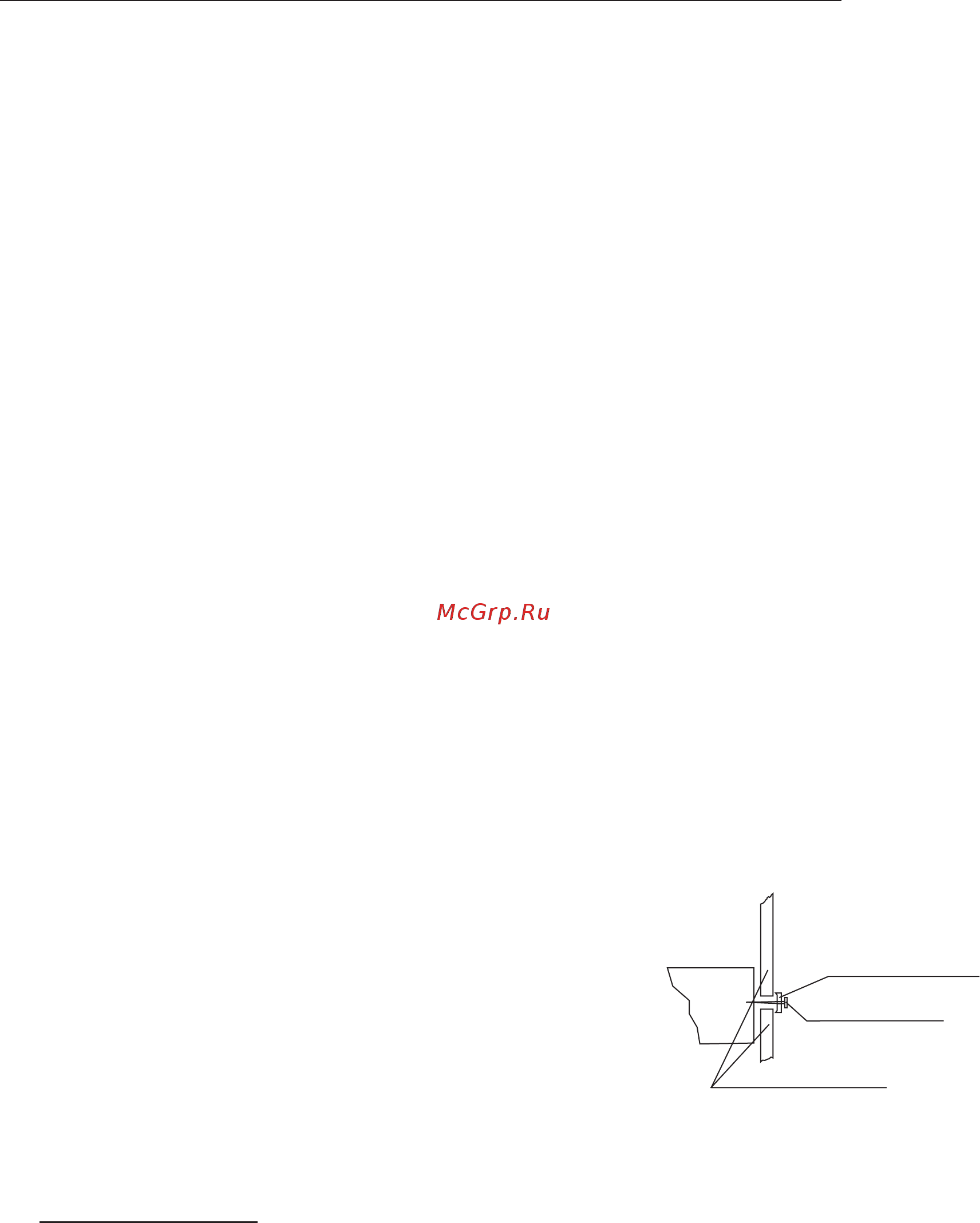

К полкам (дет.№2) части задней стенки крепятся через

скрепку Хельги (поз.З).

1.9. В отверстия в боковинах (дет.№№4) вставьте полкодержатели

(поз.Д) и установите полки (дет.№№6).

1.10. Регулировочными винтами на опорах (поз.Г) добейтесь

устойчивого горизонтального положения шкафа.

Закройте отверстия в основании (дет.№1) входящими в

комплект опор заглушками.

1.11. Закройте заглушками эксцентриковые стяжки.

Изделие готово к эксплуатации.

Скрепка Хельги

Шуруп 3х20

Задняя стенка
