Стенд для правки автомобильных дисков Титан ST/17. Руководство по эксплуатации. 7

Стенд выполнен в виде стола 1 с дверцей 2 и опорами 3. На столе

смонтировано дископравное устройство 4 и редуктор червячный 5. На

выходном валу редуктора 5 установлен наконечник 6 и планшайба с

поводком 18, на которой гайкой 7 при помощи конусов 8 и 9 крепятся

автомобильные колеса. Внутри стола на платформе 10 с возможностью

покачивания установлен электродвигатель 12, соединенный с редуктором

клиновым ремнем 13, закрытым кожухом 14. Натяжение ремня регулируется

гайкой 15 и винтом 17.

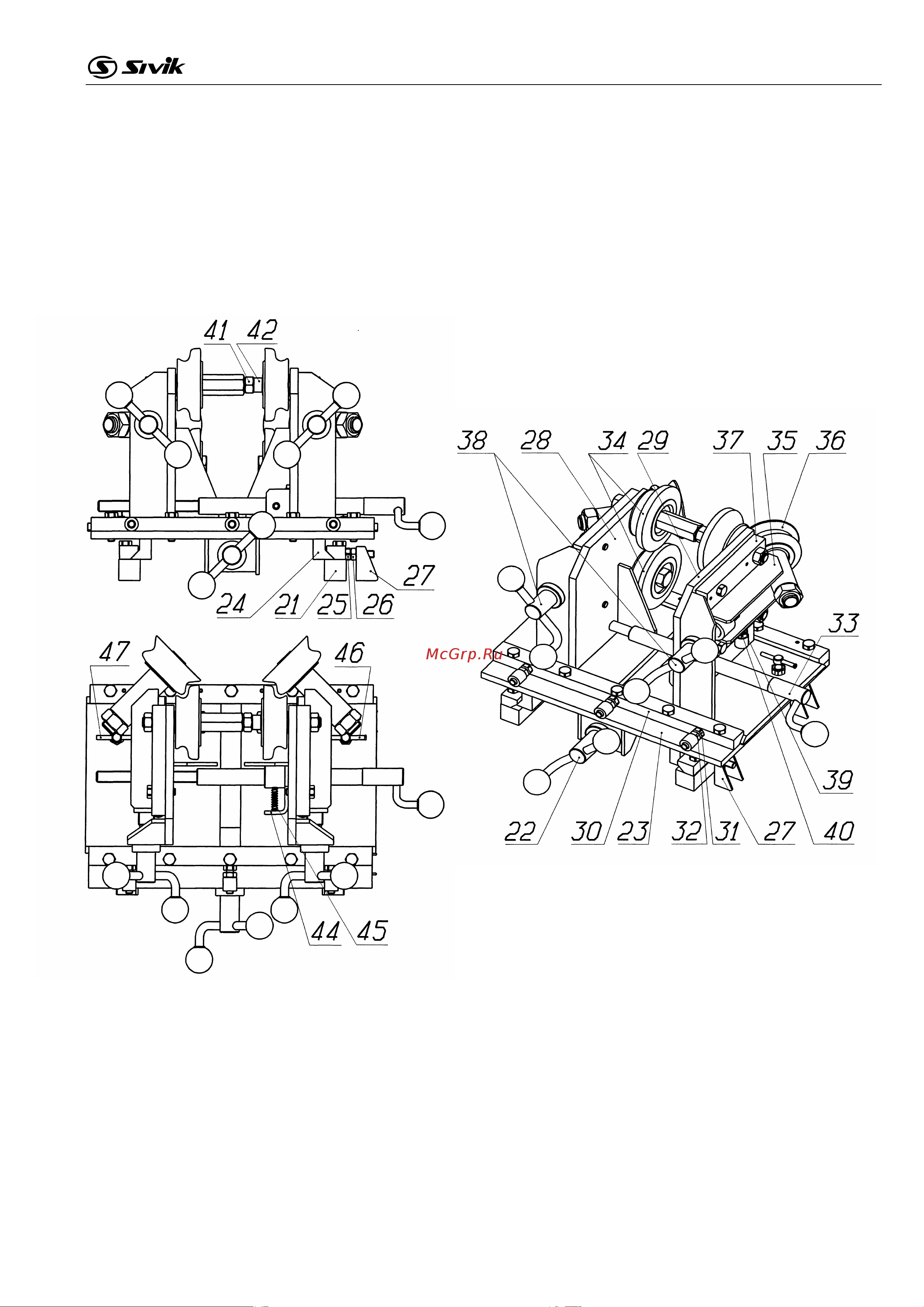

Рисунок 4.2 - Устройство дископравное

Принцип работы стенда заключается в обкатке и калибровке

деформированных ободьев большими и малыми правильными

роликами 34, 36.

На рисунке 4.2 показано устройство дископравное. Оно состоит из

закрепленных на столе направляющих 21, по которым посредством

вращения винта 22 перемещается плита 23, оснащенная полозьями 24.
