8 Стенд для правки автомобильных дисков Титан ST/17. Руководство по эксплуатации.
Зазор между полозьями 24 и направляющими 21 регулируется болтами 25 с
контргайками 26, ввернутыми в упоры 27.
На плите 23 смонтированы левая платформа 28 и правая платформа
29, перемещающиеся в направляющих 30. Зазор между платформами 28,
29 и направляющими 30 регулируется болтами 31 с контргайками 32.
Сближение и удаление платформ друг от друга производится винтовой
передачей 33, при отпущенных стопорах 46, 47. Застопорив одну из
платформ происходит перемещение другой.
На каждой платформе закреплены по паре больших правильных
роликов 34 и ползуны 35 с малыми правильными роликами 36. Ползуны 35
перемещаются в направляющих 37 при помощи винтовой передачи 38.
Зазор регулируется болтами 39 с контргайками 40.
Установка роликов 34 на различную ширину колес осуществляется
винтовой передачей 33. Для большей жесткости конструкции ролики 34
распираются гайкой 41 или кольцом 42 и стопорами 46, 47 по
необходимости. Гайка 41 используется при ширине обода 5, 5 ½, 6 и 6 ½
дюймов. Кольцо 42 используются при ширине обода 4 ½ дюйма. Для
быстрого отвода левой платформы 28, устройство снабжено фиксатором 44
с пружиной 45.

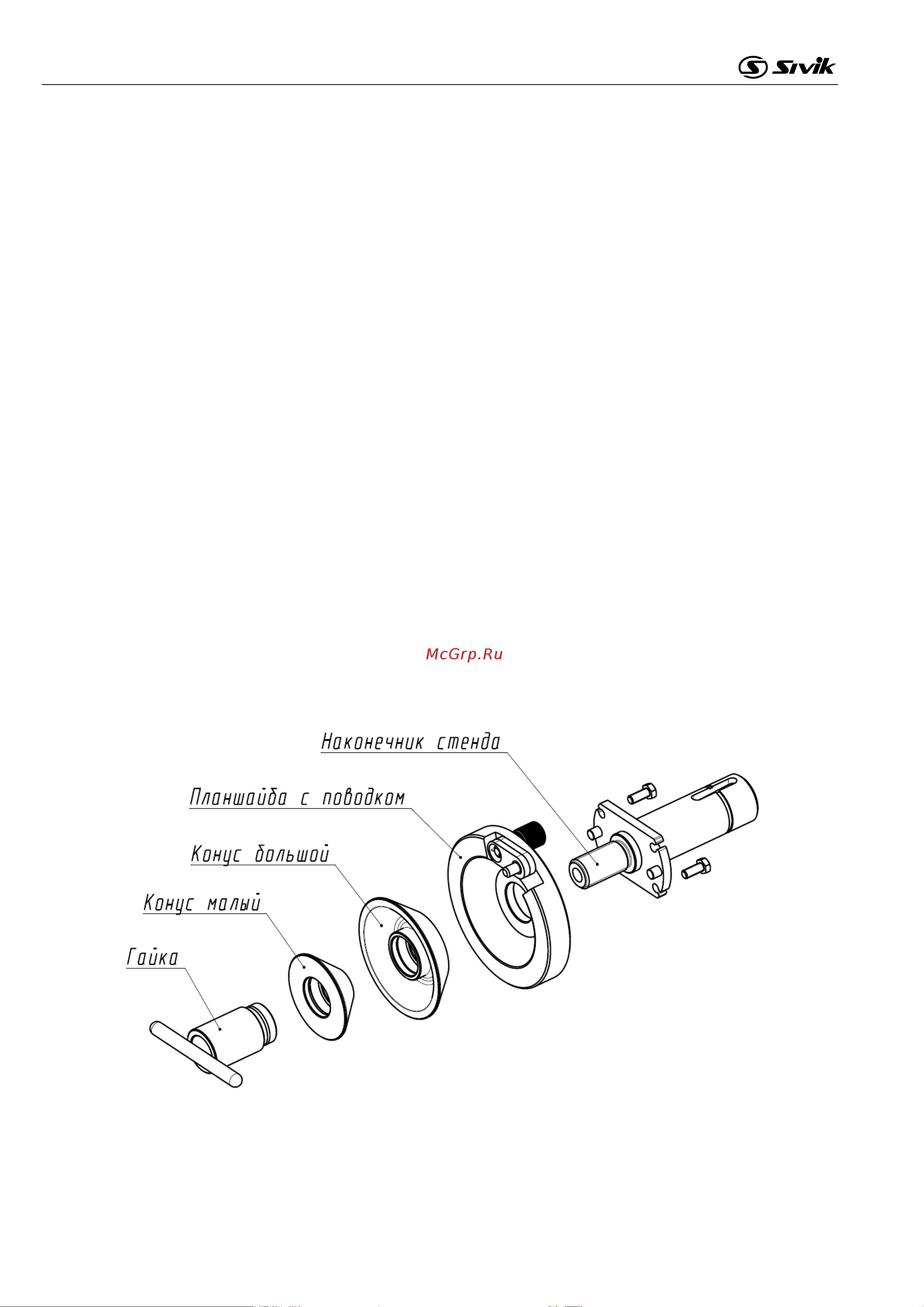

Установка колеса на стенд осуществляется при помощи планшайбы с
поводком, изображенной на рисунке 4.3. Колесо приложить к торцу
планшайбы, совместив поводок с одним из крепёжных отверстий в диске
колеса. Установить соответствующий центральному отверстию в диске
колеса конус и поджать гайкой.
Рисунок 4.3Планшайба с поводком, конуса и гайка
Конус малый, используется для фиксации дисков с центральным
отверстием DIA от 54мм (Kia Rio, Hyundai i20) до 98,5мм (Chevrolet Niva,
ВАЗ 4х4).
