8
6. Инструкция по подготовке к работе

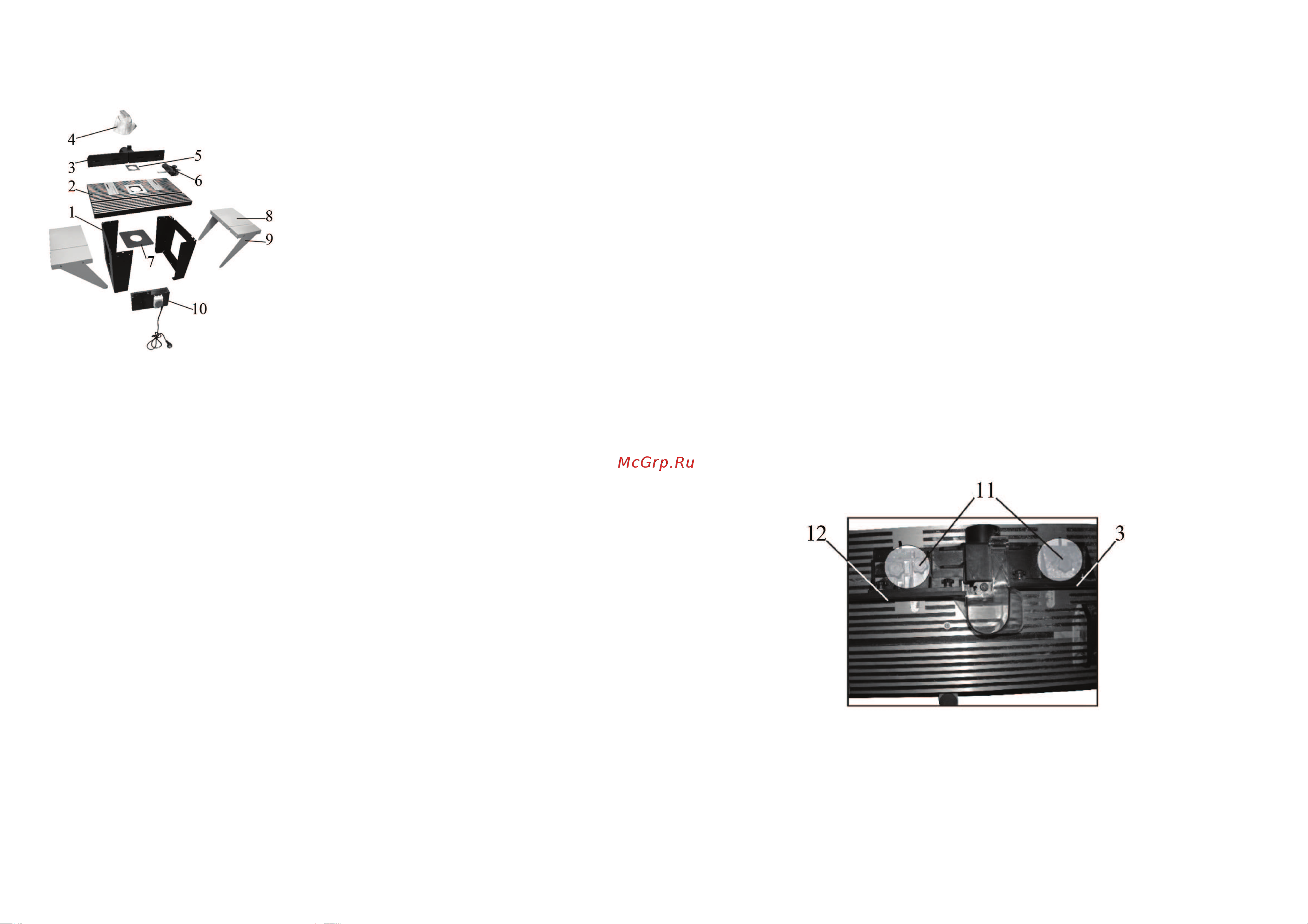

6.1 Сборка стола (рис. 2)
6.1.2 Установите на левой стойке 1 фре-
зерного стола выключатель 10 и закрепите
винтами с гайками.
6.1.3 Установите опорную плиту 2 на
две стойки и закрепите винтами с гай-
ками.
6.1.4 Установите дополнительные опор-
ные плиты 8 и косынки и закрепите их вин-
тами с гайками.
6.1.5 Установите на опорную плиту 2
направляющую 3 с кожухом 4 и закрепите
винтами и барашковыми гайками.
6.2 Установка фрезера
6.2.1 Выверните винты крепления подошвы скольжения и снимите её с
фрезера.
6.2.2 По отверстиям, предназначенным для крепления фрезера, точно
разметьте плиту фрезера 7 (рис. 2).
6.2.3 По разметке просверлите отверстия в плите фрезера, соответству-
ющие диаметру болтов крепления фрезера.
6.2.4 Установите фрезер на плите 7 (рис. 1).
6.2.5 Плита 7 (рис. 1) с закреплённым на ней фрезером устанавливается
снизу опорной плиты (2) стола и крепится к ней четырьмя винтами с по-
тайными головками.
6.3 Подключение шланга пылесоса
6.3.1 Шланг пылесоса подключается непосредственно к патрубку на-
правляющей 3 (рис. 1) фрезерного стола.
6.4 Выключатель
6.4.1 Выключатель 10 (рис. 1) фрезерного стола оборудован магнитным
пускателем. На установленном и закреплённом ручном фрезере при нажа-
том его выключателе фреза начнёт вращаться только после нажатия зелё-
ной кнопки выключателя.
Фрезер выключают красной кнопкой выключателя фрезерного стола.
Внимание! При всех видах обслуживания устройства (смена инстру-
рис. 2
9
мента, установка высоты и глубины фрезерования), перерывах в работе
так же при хранении устройства, сетевой шнур фрезерного стола сле-
дует отключить из розетки, не отключая шнур питания ручного фрезе-
ра из выключателя фрезерного стола.
6.5 Подключение пылесоса
6.5.1 Шланг пылесоса подключаемого непосредственно к патрубку на-
правляющей 3 (рис. 1) стола.
6.6 Максимальные размеры инструмента
6.6.1 Высота фрезерования должна быть не более 50 мм, диаметр фрез
не должен быть больше 50 мм.
6.7 Понижающее кольцо
6.7.1 При использовании фрезы диаметром менее 45 мм устанавливай-
те понижающие кольцо 13 (рис. 11). Это необходимо для того, чтобы пре-
дельно уменьшить зазор между фрезой и опорной плитой.
6.8 Установка направляющей (рис. 4)
6.8.1 Для фрезерования граней и пазов установите направляющую 3 с
крепёжными гайками 11 на расстояние, соответствующие необходимой
глубине фрезерования.
6.9 Отводящая часть направляющей (рис. 4)
6.9.1 Отводящая часть 12 направляющей 3 обеспечивает опору для об-
работанной части заготовки при выполнении фрезерования.
6.9.2 Установка:
рис. 4
