РУССКИЙ
66

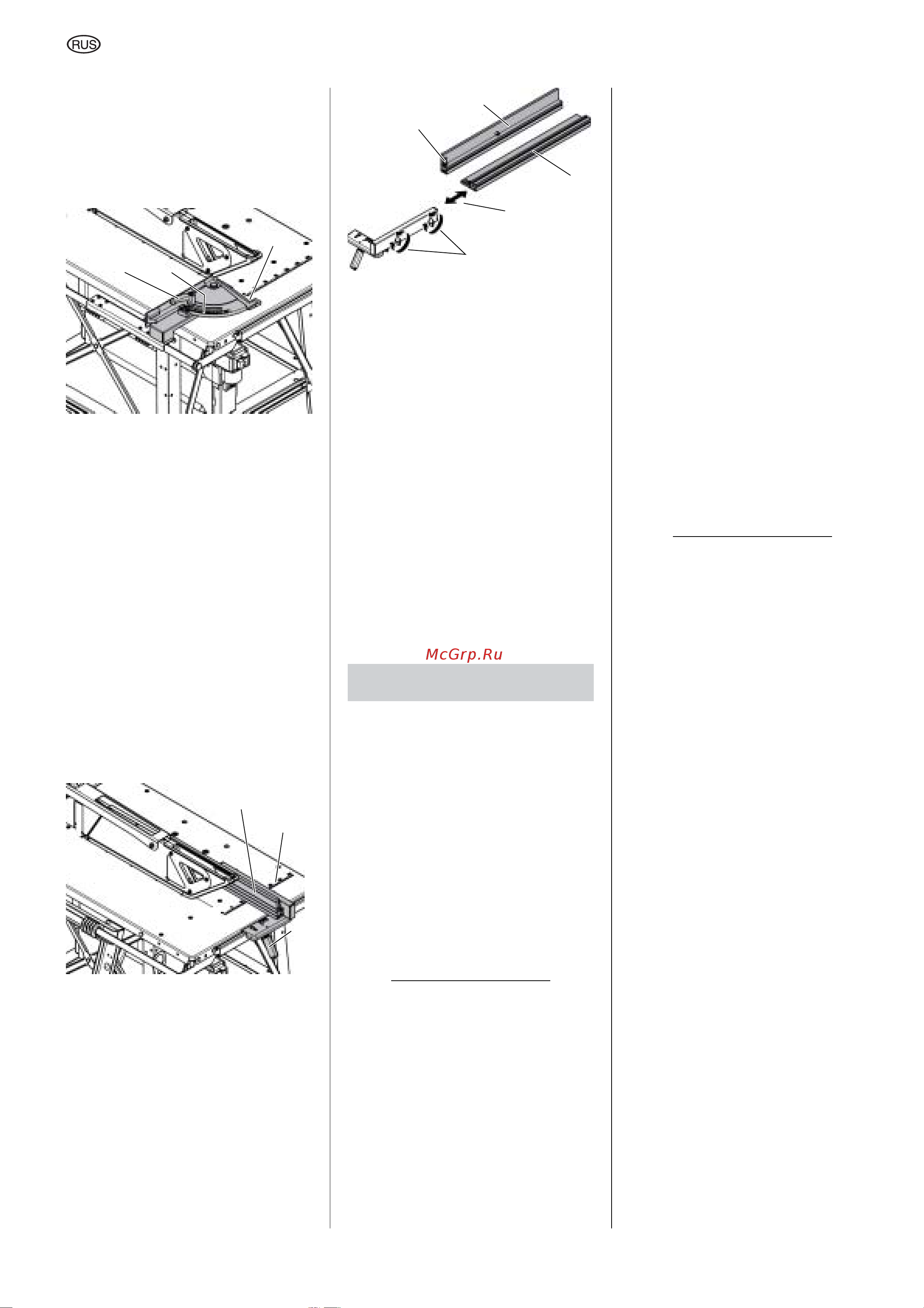

Упоры для заготовок
Пильный станок оснащен двумя
упорами для заготовок:
• Поперечный упор (для
поперечной распиловки):
Дополнительно на поперечном упоре
встроено устройство для
клиновидного реза
(34).
Угол для косой распиловки
регулируется плавно на шкале (35)
между 0 и 45°. Зажимной рычаг (36)
для фиксации должен быть всегда
затянут при распиливании с
поперечным упором.
3 Указание:
Расстояние между упорным
профилем поперечного упора и
пильным полотном настраивается
производителем и не регулируется.
• Параллельный упор (для
продольной распиловки):
Упорный профиль (37) при
распиловке с параллельным упором
должен стоять параллельно
пильному полотну. При распиловке с
параллельным упором он должен
быть зафиксирован с помощью
зажимного рычага
(39).
– Крыльчатые гайки (43) для
закрепления и ослабления
упорного профиля:
Высокая опорная поверхность (40):
– для распиловки высоких
заготовок.
Низкая опорная поверхность (41):
– для распиловки плоских
заготовок;
Регулировка длины (42):
– Настройка параллельного упора в
соответствии с длиной заготовки;
С помощью выдавленной шкалы на
плите стола
(38) можно настроить
расстояние между параллельным
упором и пильным полотном.
Если Вы не пользуетесь толкателем,
его в любое время можно удобно
закрепить на зажиме
(44) на
профиле параллельного упора.
AОпасность!
Переоборудование пильного
станка или использование
деталей, не проверенных и не
одобренных производителем,
может во время работы привести
к непредвиденным повреждениям!
– Используйте только те детали,
которые входят в объем
поставки.
– Не изменяйте детали
самостоятельно.
Если Вы будете соблюдать
следующие указания, установка
станка не вызовет сложностей:
• Прочитайте до конца описание
каждого шага, прежде чем начать
его выполнять.
• Для каждого рабочего шага
приготовьте соответствующие
детали.
3 Указание: круглопильный
станок (набор комплектующих
элементов)
Параллельно указаниям по
установке и юстировке, описанным
в данном разделе, используйте
руководство по монтажу.
AОпасность ввиду
поврежденного
предохранительного устройства
При сборке колпака для
отсасывания стружки и
расклинивающего ножа обращайте
особое внимание на резьбовые
соединения. Распорные втулки AS
(см. руководство по монтажу, шаги
14 и 16) не должны
перекашиваться, в противном
случае предохранительное
устройство колпака для
отсасывания стружки не будет
работать должным образом.
6.1 Установка
• Установить станок на стабильной
ровной поверхности.
• Чтобы поверхность стола
находилась в ровном
горизонтальном положении,
выровняйте неровности или
скользкие места на полу с
помощью подходящих
материалов. Затем проверьте
устойчивость станка.
• Зона вокруг круглопильного
станка должна быть свободной от
препятствий, чтобы избежать
спотыканий.
• Следить за тем, чтобы было
достаточно места для обработки
заготовок больших размеров.
Для устойчивости станок можно
прикрепить к полу винтовыми
соединениями:
1. Полностью смонтированный
станок установить в подходящем
месте и отметить сверленые
отверстия.
2. Отодвинуть станок в сторону и
проделать отверстия в полу.
3. Выровнять станок в соответствии
с отверстиями и привинтить к
полу.
34
35
36
37
39
38
6. Установка
40
41
42
43
44
