РУССКИЙ
67
AОпасность ввиду древесной
пыли!
Всегда подсоединяйте к пильному
станку устройство для
отсасывания, если он
эксплуатируется в закрытом
помещении.
6.2 Выравнивание
пильного полотна по
отношению к корпусу
стола
3 Указание:
Описанные в данном разделе
настройки требуются в том
случае, если Вы сами собирали
круглопильный станок согласно
руководству по монтажу (Набор
комплектующих элементов для
круглопильного станка).
Если круглопильный станок
поставляется в собранном виде, то
пильное полотно уже было
выровнено на заводе и находится на
одной прямой с корпусом стола
(прорезью стола).
Выравнивание пильного полотна
по отношению к корпусу стола
3 Указание:
Установите сначала пильное
полотно (см. раздел "Смена
пильного полотна").
После установки пильного полотна,
выровняйте его по отношению к
столу, как описывается далее:
1. Ослабить четыре болта:
– BKS 400: ослабить болты AD
(см. руководство по монтажу,
шаг 3a) на опорных листах
двигателя.
– BKS 450: ослабить болты D
(см. руководство по монтажу,
шаг 3b) на двигателе.
2. Выровнять пильное полотно по
центру и соосно корпусу стола
(прорези стола).
3. Затянуть четыре болта.
3 Указание:
Затем выровняйте
расклинивающий нож соосно
пильному полотну (см. раздел
"Выравнивание расклинивающего
ножа").

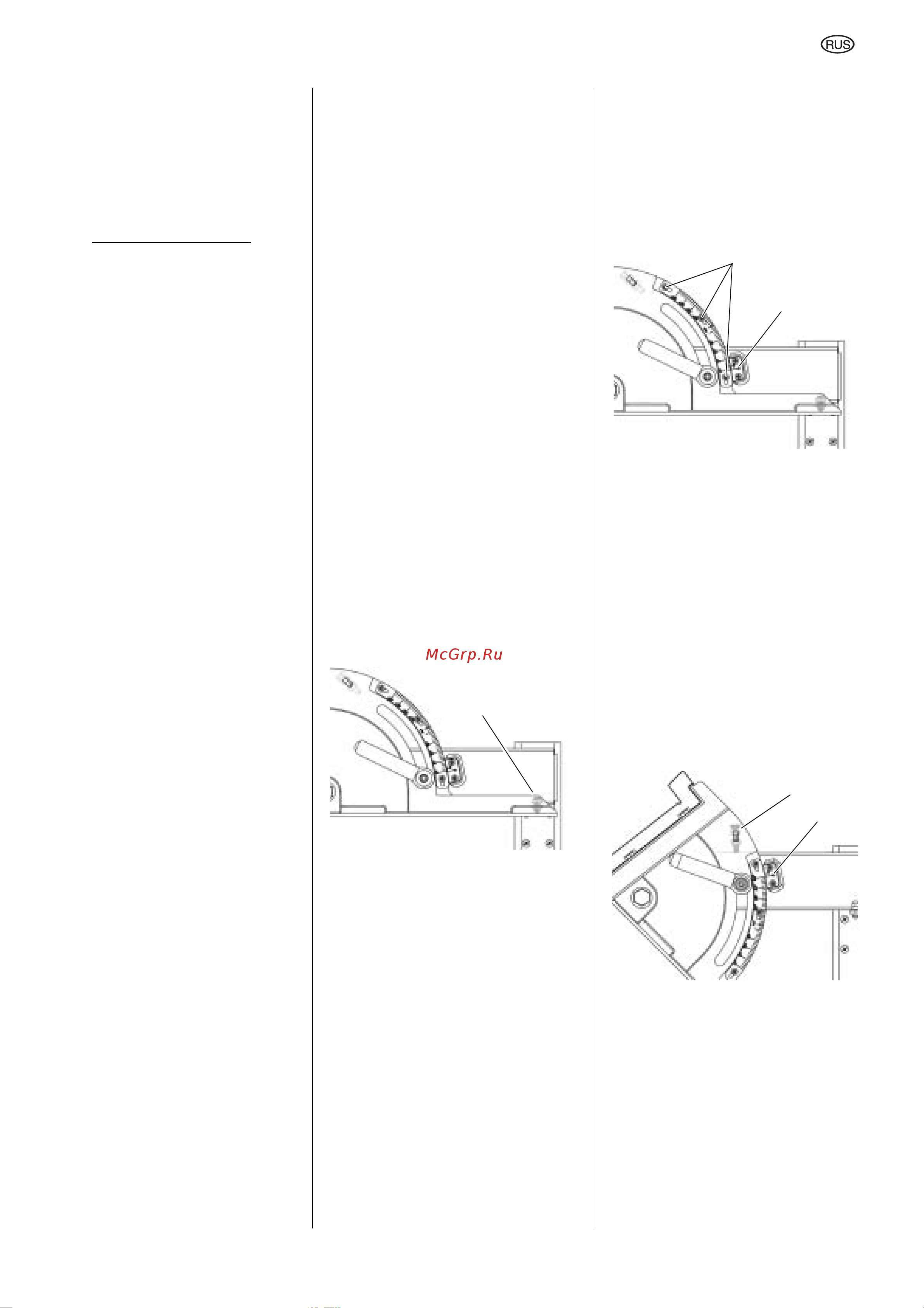

6.3 Юстировка поперечного
упора
3 Указание:
Описанные в данном разделе
настройки требуются в том
случае, если Вы сами собирали
круглопильный станок согласно
руководству по монтажу (Набор
комплектующих элементов для
круглопильного станка).
В случае предварительной сборки
круглопильного станка упорный
профиль и угловая шкала на
поперечном упоре юстируются уже
на заводе.
Выравнивание поперечного упора
под прямым углом
3 Указание:
Для выравнивания поперечного
упора используйте угломер. После
выравнивания сделайте пробный
рез и убедитесь, что поперечный
упор настроен под прямым углом.
1. Закрутить или выкрутить
юстировочный винт с 0 градусов
(установочный винт) (45), чтобы
настроить поперечный упор под
прямым углом по отношению к
пильному полотну.
2. Туго затянуть юстировочный винт
с 0 градусов.
3. Сделать пробный рез на остатках
материала.
– Затем проверить с помощью
угломера рез на остатках
материала.
4. При необходимости повторять
настройки до тех пор, пока
поперечный упор не будет
юстирован под прямым углом.
Выравнивание угловой шкалы
3 Указание:
Чтобы точно определить угол для
косой распиловки на поперечном
упоре, угловую шкалу необходимо
выровнять по шкале-нониус.
5. Ослабить три самонарезающих
винта (46) угловой шкалы.
6. Сместить угловую шкалу таким
образом, чтобы ее нулевое
деление показывало на нулевое
деление шкалы-нониус
(47).
7. Затянуть три самонарезающих
винта угловой шкалы.
Настройка поперечного упора на
максимальный угол скоса
3 Указание:
Максимальный угол для косой
распиловки составляет 45°.
8. Закрутить или выкрутить 45-
градустный юстировочный винт
(48) настолько, чтобы
поперечный упор останавливался
при настройке угла, равного 45°.
45-градусное деление угловой
шкалы должно показывать при
этом на нулевое деление шкалы-
нониус
(49).
9. Туго затянуть 45-градусный
юстировочный винт
(48).
45
46
47
49
48
