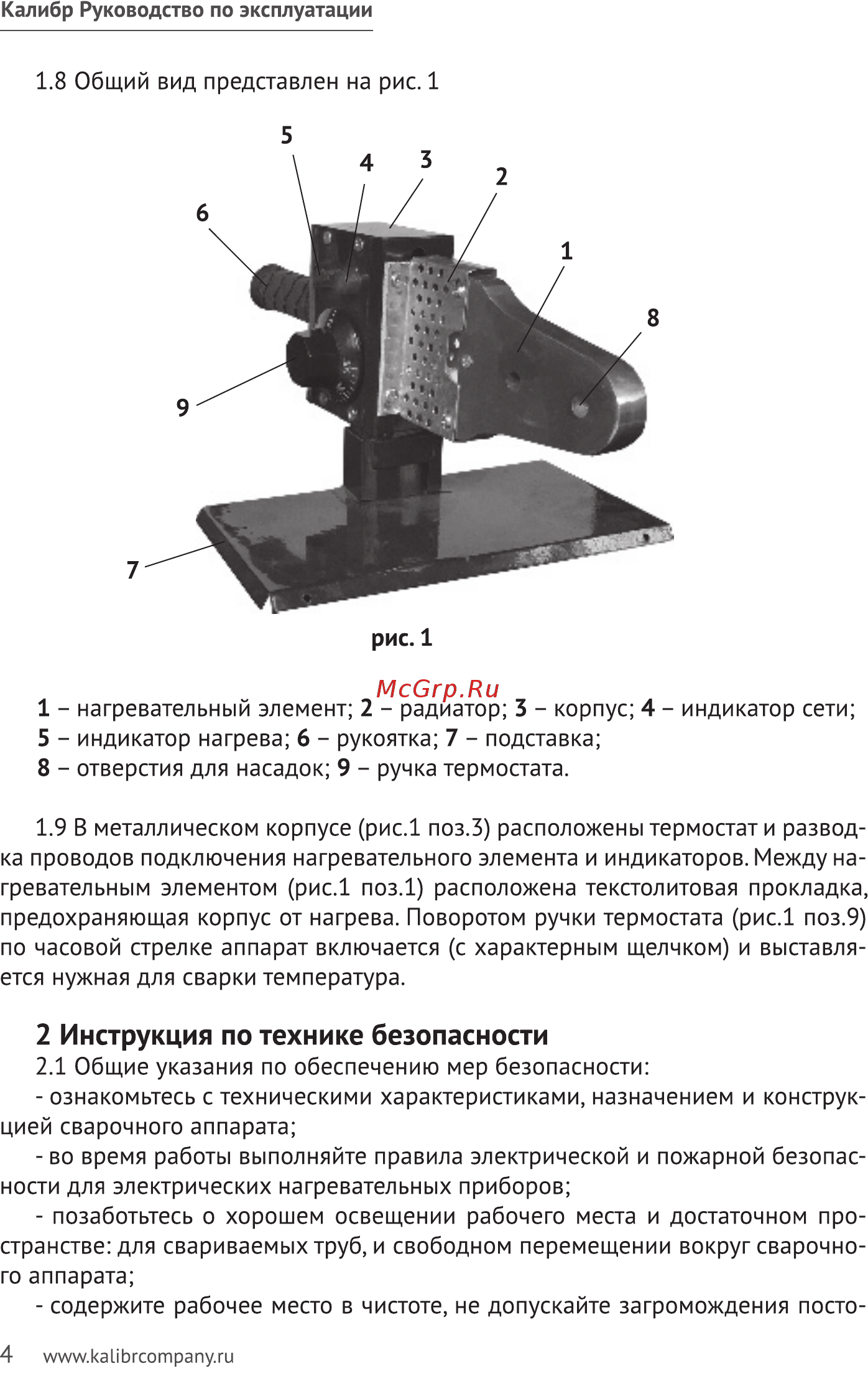

Калибр Руководство по эксплуатации 1 8 Общий вид представлен на рис 1 рис 1 1 нагревательный элемент 2 радиатор 3 корпус 4 индикатор сети 5 индикатор нагрева 6 рукоятка 7 подставка 8 отверстия для насадок 9 ручка термостата 1 9 В металлическом корпусе рис 1 поз З расположены термостат и развод ка проводов подключения нагревательного элемента и индикаторов Между на гревательным элементом рис 1 поз 1 расположена текстолитовая прокладка предохраняющая корпус от нагрева Поворотом ручки термостата рис 1 поз 9 по часовой стрелке аппарат включается с характерным щелчком и выставля ется нужная для сварки температура 2 Инструкция по технике безопасности 2 1 Общие указания по обеспечению мер безопасности ознакомьтесь с техническими характеристиками назначением и конструк цией сварочного аппарата во время работы выполняйте правила электрической и пожарной безопас ности для электрических нагревательных приборов позаботьтесь о хорошем освещении рабочего места и достаточном про странстве для свариваемых труб и свободном перемещении вокруг сварочно го аппарата содержите рабочее место в чистоте не допускайте загромождения посто4 www kalibrcompany ru
