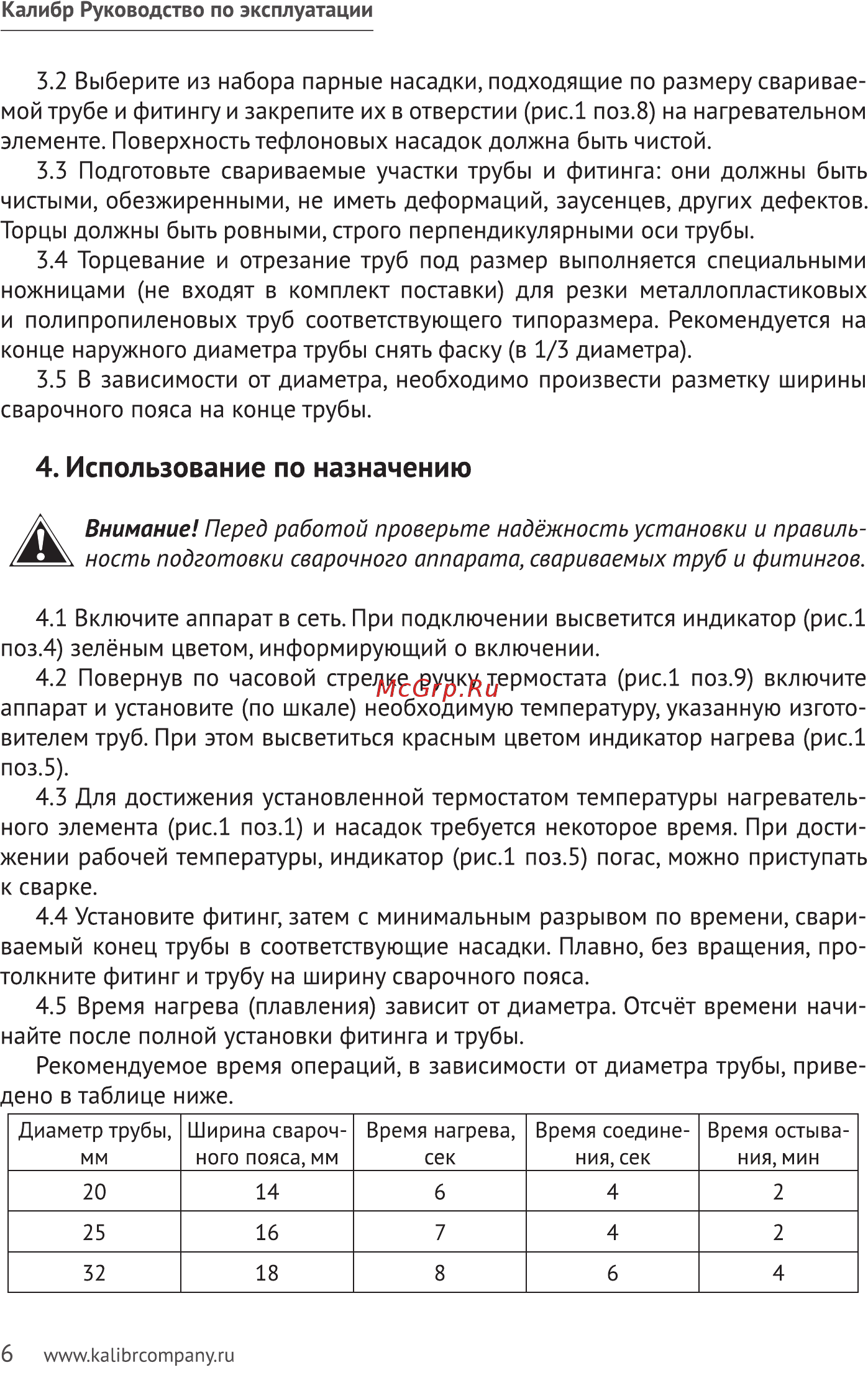

Калибр Руководство по эксплуатации 3 2 Выберите из набора парные насадки подходящие по размеру сваривае мой трубе и фитингу и закрепите их в отверстии рис 1 поз 8 на нагревательном элементе Поверхность тефлоновых насадок должна быть чистой 3 3 Подготовьте свариваемые участки трубы и фитинга они должны быть чистыми обезжиренными не иметь деформаций заусенцев других дефектов Торцы должны быть ровными строго перпендикулярными оси трубы 3 4 Торцевание и отрезание труб под размер выполняется специальными ножницами не входят в комплект поставки для резки металлопластиковых и полипропиленовых труб соответствующего типоразмера Рекомендуется на конце наружного диаметра трубы снять фаску в 1 3 диаметра 3 5 В зависимости от диаметра необходимо произвести разметку ширины сварочного пояса на конце трубы 4 Использование по назначению ЛУ Внимание Перед работой проверьте надёжность установки и правильДж ность подготовки сварочного аппарата свариваемых труб и фитингов 4 1 Включите аппарате сеть При подключении высветится индикатор рис 1 поз 4 зелёным цветом информирующий о включении 4 2 Повернув по часовой стрелке ручку термостата рис 1 поз 9 включите аппарат и установите по шкале необходимую температуру указанную изгото вителем труб При этом высветиться красным цветом индикатор нагрева рис 1 поз 5 4 3 Для достижения установленной термостатом температуры нагреватель ного элемента рис 1 поз 1 и насадок требуется некоторое время При дости жении рабочей температуры индикатор рис 1 поз 5 погас можно приступать к сварке 4 4 Установите фитинг затем с минимальным разрывом по времени свари ваемый конец трубы в соответствующие насадки Плавно без вращения про толкните фитинг и трубу на ширину сварочного пояса 4 5 Время нагрева плавления зависит от диаметра Отсчёт времени начи найте после полной установки фитинга и трубы Рекомендуемое время операций в зависимости от диаметра трубы приве дено в таблице ниже Диаметр трубы мм Ширина свароч ного пояса мм Время нагрева сек Время соедине ния сек Время остыва ния мин 20 14 6 4 2 25 16 7 4 2 32 18 8 6 4 6 www kalibrcompany ru
