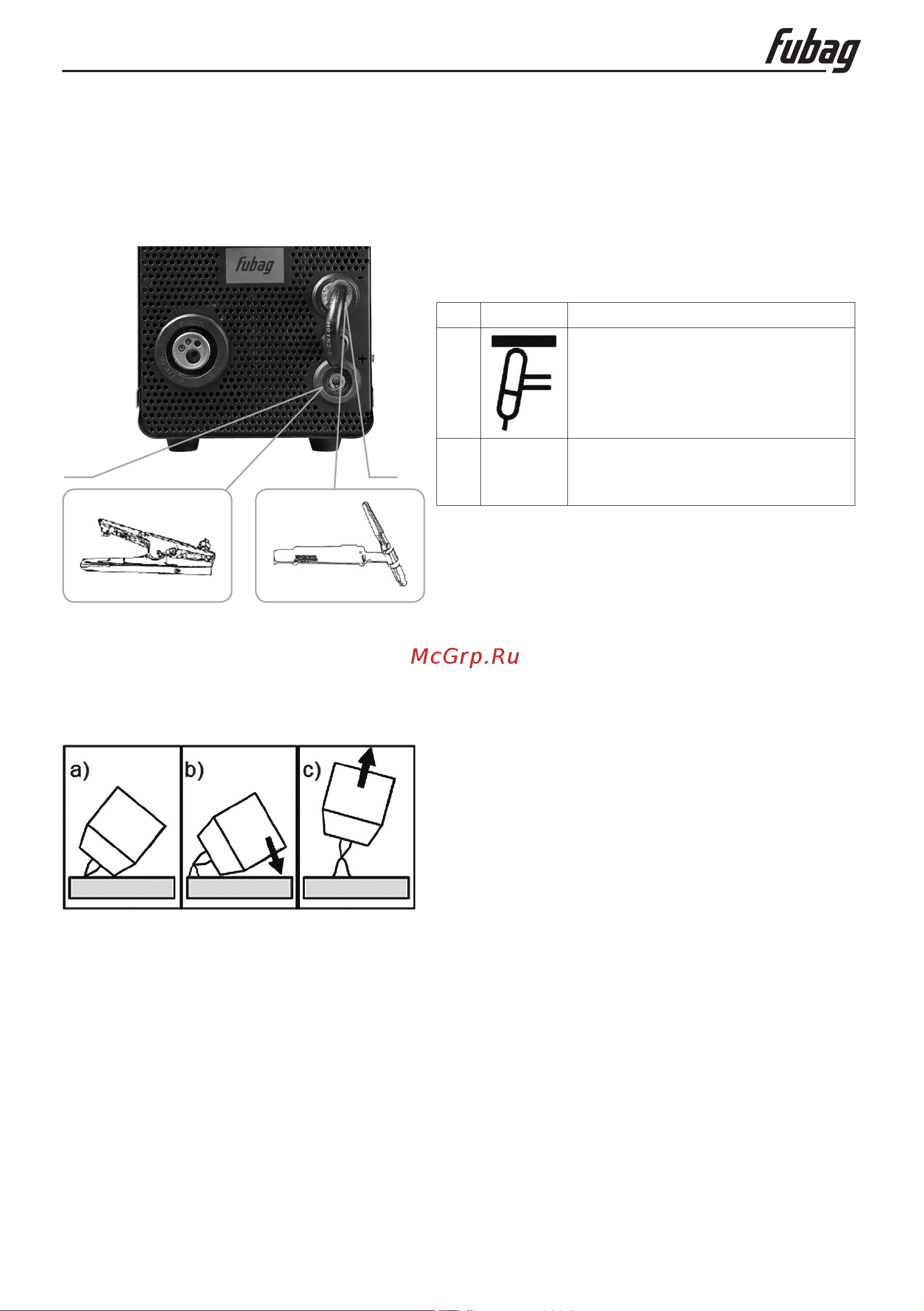

8.4 НАСТРОЙКА РЕЖИМА TIG LIFT DC (сварка неплавящимся вольфрамовым электродом
постоянным током в среде инертного газа)
1. Подключить шланг защитного газа на задней панели аппарата
2. Подключить сварочную горелку как показано ниже
Поз. Символ Описание
1
Гнездо, сварочный ток «-»
• Подключение сварочной
горелки
2
+
Розетка, сварочный ток «+»
• Подключение кабеля массы
12
3. Нажмите кнопку 4 (MENU) и выберите режим TIG LIFT
4. Откройте вениль на горелке для подачи защитного газа (Ar 100%)
Контактное зажигание дуги (TIG Lift)
Электрическая дуга возбуждается при соприкосновении электрода с изделием:
a) Газовое сопло горелки и конец вольфрамового электрода необходимо осторожно
установить на изделие (протекает ток контактного зажигания).
b) Нагнуть горелку через газовоe сопло так, чтобы между концом электрода и изделием
остался зазор 2-3 мм. Дуга зажигается, и сварочный ток в зависимости от выбранного
режима работы, нарастает до заданного тока.
c) Поднять горелку и повернуть в нормальное положение.
Завершение процесса сварки: отвести горелку от изделия, пока не потухнет
дуга. Перекройте подачу защитного газа, закрыть вентиль на горелке.
