Инструкция по эксплуатации
- 8 -
IRMIG PULSE 200 SYN

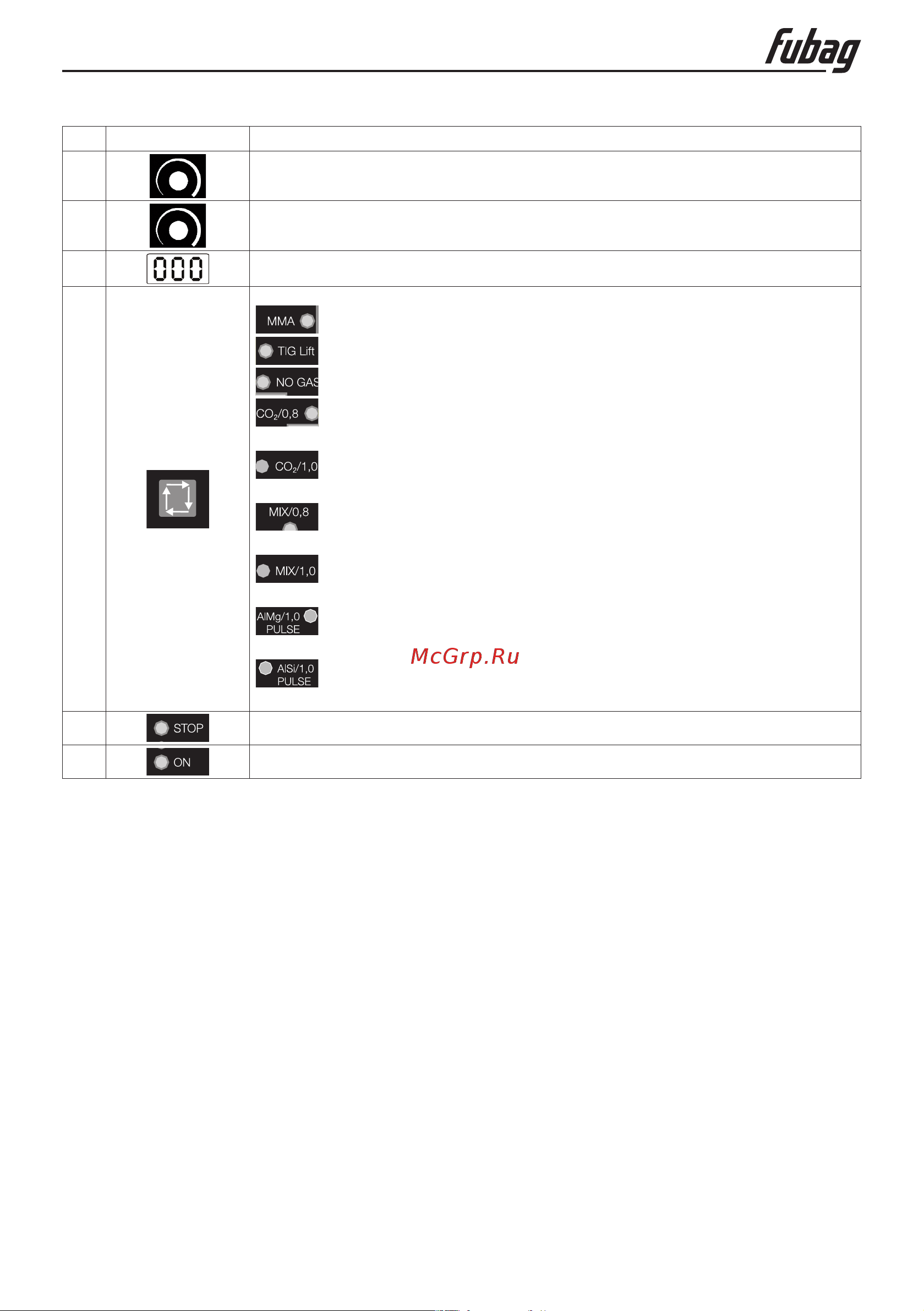

Поз. Символ Описание
1 Ручка настройки параметров (напряжение; коррекция, В)
2
Ручка настройки параметров (сварочный ток, А; скорость подачи
проволоки)
3 ЖК Дисплей
4
Кнопка переключения настроек:
- индикатор режима MMA
- индикатор режима TIG Lift
- индикатор сварки самозащитной проволокой без газа
- индикатор синергетической сварочной программы: стальная
проволока диаметром 0,8 мм в защитном газе СО
2
- индикатор синергетической сварочной программы: стальная
проволока диаметром 1,0 мм в защитном газе СО
2
- индикатор синергетической сварочной программы: стальная
проволока диаметром 0,8 мм в защитном газе 80% ARGON - 20% CO
2
- индикатор синергетической сварочной программы: стальная
проволока диаметром 1,0 мм в защитном газе 80% ARGON - 20% CO
2
- индикатор синергетической сварочной программы: алюмини-
евая проволока AlMg диаметром 1,0 мм в режиме PULSE
- индикатор синергетической сварочной программы: алюмини-
евая проволока AlSi диаметром 1,0 мм в режиме PULSE
5 Индикатор перегрева и неисправности
6 Индикатор сети
4. Установка катушки с проволокой и регулировка тормоза
катушки
• Открутите пластиковую гайку крепления катушки.
• Установите катушку со сварочной проволокой таким образом, чтобы штифт основа-
ния механизма совпал с отверстием катушки.
• С помощью внутреннего винта под пластиковой гайкой отрегулируйте тормозной ме-
ханизм.
Тормоз катушки затянуть настолько, чтобы при остановке электромотора устрой-
ства подачи проволоки катушка не двигалась, но при работе не блокировалась!
• Установите и затяните пластиковую гайку крепления катушки.
