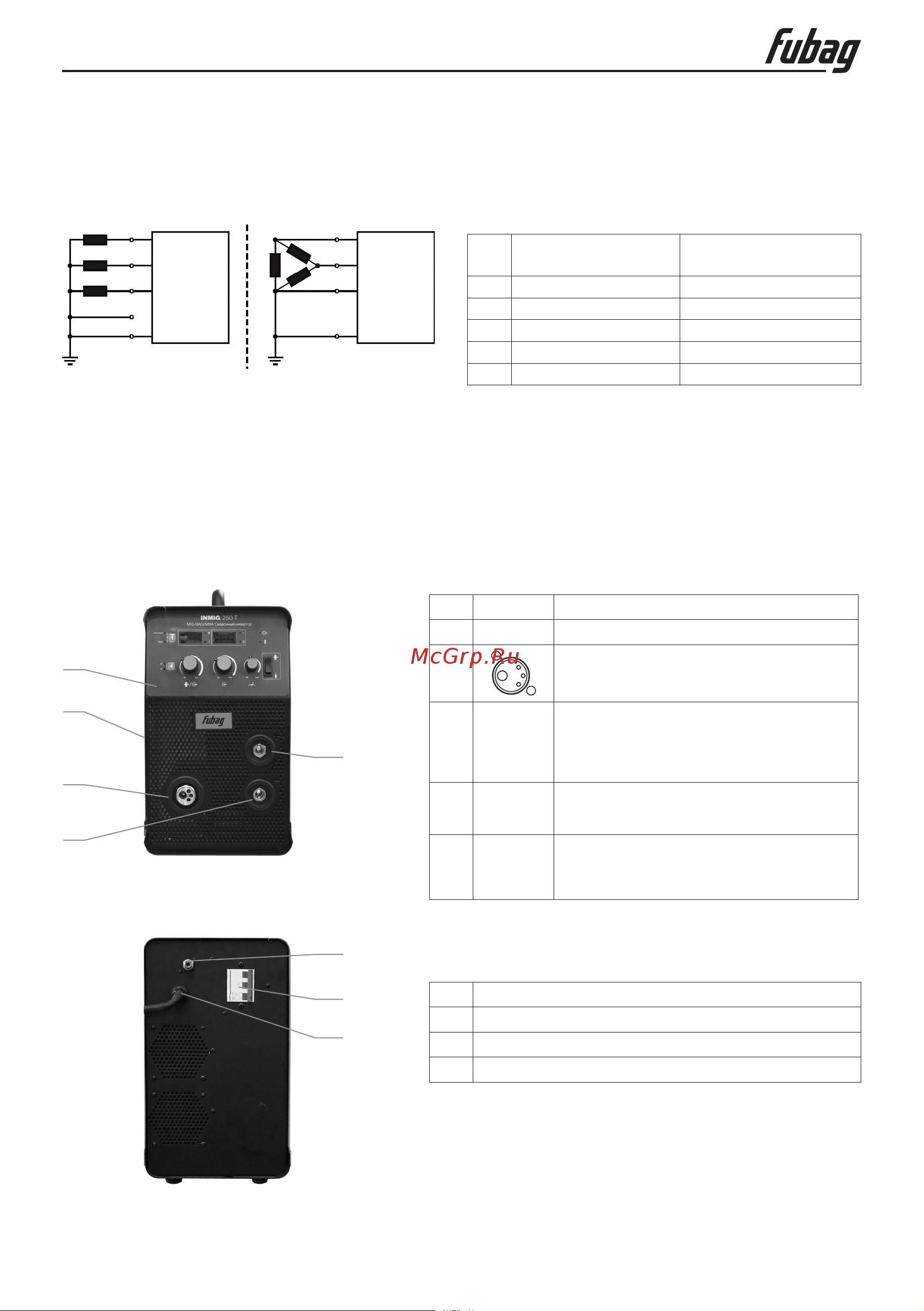

Инструкция по эксплуатации
- 7 -
INMIG 250 T
Аппарат можно подключать либо:
• к трехфазной 4-проводной системе с заземленным нулевым проводом, либо
• к трехфазной 3-проводной системе с заземлением в любой точке, например,
сзаземленным внешним проводом, и эксплуатировать с этими системами.
Экспликация
Поз. Обозначения Распознавательная
раскраска
L1 Внешний привод 1 Коричневый
L2 Внешний привод 2 Черный
L3 Внешний привод 3 Серый
N Нулевой привод Синий
PE Защитный провод Желто-зеленый
L1
L2
L3
N
PE
L1
L2
L3
PE
Рис. 2.2
Рабочее напряжение - сетевое напряжение!
Во избежание повреждения аппарата рабочее напряжение, указанное в таблич-
ке с номинальными данными, должно совпадать с сетевым напряжением!
• Сведения о сетевой защите содержатся в разделе «Технические характеристики».
3. Описание аппарата
3.1 ВИД СПЕРЕДИ
Поз. Символ Описание
1 Панель управления
2
Разъём подключения сварочной
горелки Euro
3
―
Разъем сварочный ток «-»
Подключение кабеля массы в режиме
MIG-MAG; электрододержателя или
кабеля массы в режиме MMA
4
Отсек сварочной проволоки
механизма подачи
5
+
Разъем сварочный ток «+»
Подключение электрододержателя или
кабеля массы в режиме MMA
3
2
1
4
Рис. 3.1
3.2 ВИД СЗАДИ
Поз. Описание
1 Сетевой выключатель
2 Питающий кабель
3 Разъем подключения подачи газа
Рис. 3.2
3
2
1
5
