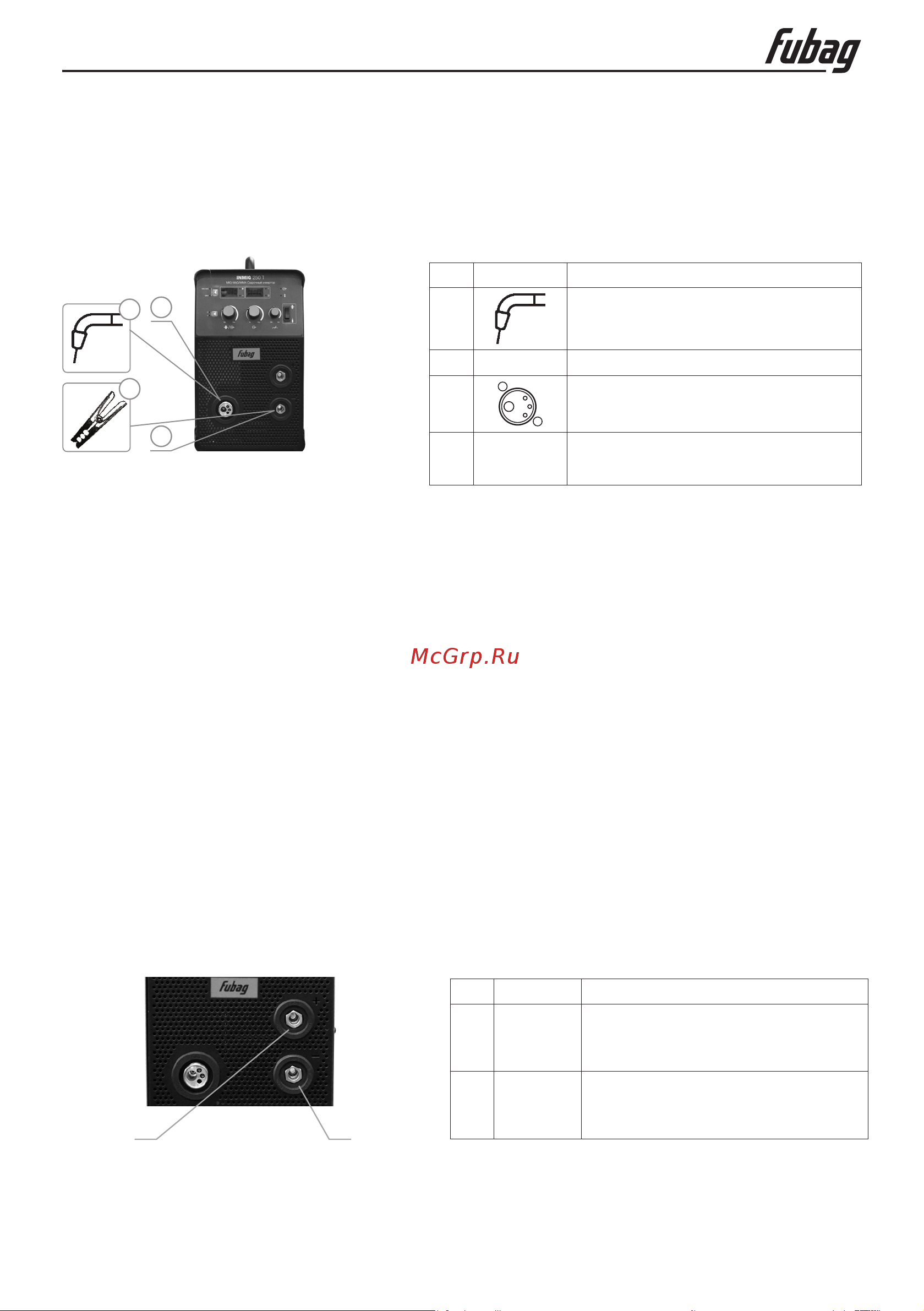

![Fubag INMIG 250 T 31436 + горелка FB 250 3 м 31436.1 [9/15] Подключение сварочной горелки и кабеля массы](/views2/1978285/page9/bg9.png)
Инструкция по эксплуатации
- 9 -
INMIG 250 T
4. Подключение сварочной горелки и кабеля массы
Всегда используйте сварочную горелку, соответствующую сварочному аппарату!
В зависимости от диаметра и типа сварочной проволоки, в горелке должны исполь-
зоваться направляющие каналы с соответствующим внутренним диаметром!
2
1
3
4
Поз. Символ Описание
1
Сварочная горелка
2 Кабель заземления
3
Центральный разъём Euro
4
―
Розетка, сварочный ток «-»
Подключение кабеля массы
Рис. 4.1
• Сварочную горелку подсоединить к центральному разъёму Euro и зафиксировать гайкой.
• Вставить штекер кабеля массы в розетку, сварочный ток «-» и зафиксировать.
5. Установка катушки с проволокой и регулировка тормоза
катушки
• Открутите пластиковую гайку крепления катушки.
• Установите катушку со сварочной проволокой таким образом, чтобы штифт основа-
ния механизма совпал с отверстием катушки.
• С помощью внутреннего винта под гайкой отрегулируйте тормозной механизм.
Тормоз катушки затянуть настолько, чтобы при остановке электромотора устрой-
ства подачи проволоки катушка не двигалась, но при работе не блокировалась!
• Установите и затяните пластиковую гайку крепления катушки.
6. Подключения при ручной дуговой сварке
При выборе полярности руководствуйтесь указаниями фирмы-изготовителя элек-
тродов, приведенными на упаковке.
Поз. Символ Описание
1
―
Розетка, сварочный ток «-»
Подсоединение электрододер-
жателя или кабеля массы
2
+
Розетка, сварочный ток «+»
Подсоединение электрододер-
жателя или кабеля массы
12
Рис. 6.1
• Вставить штекер кабеля электрододержателя в гнездо сварочного тока «+» или «-» и
закрепить поворотом вправо.
• Вставить штекер кабеля массы в гнездо сварочного тока «+» или «-» и закрепить по-
воротом вправо.
