При значительной длине удлинительного кабеля и малом поперечном сечении подводящих
проводов, происходит дополнительное падение напряжения, которое может привести к неустой-
чивой работе электродвигателя станка.
3. СБОРКА СТАНКА
3.1 Распаковка и очистка
В целях безопасности не подключайте станок
к источнику питания до полного окончания его
монтажа.
Масса сверлильной головки в сборе составляет
более 25 кг. Соблюдайте осторожность при ее
перемещении. В операции по установке необхо-
димо задействовать как минимум 2 человека.
Откройте упаковку, извлеките все комплектующие узлы
и детали. Удалите защитную смазку. Для ее снятия
используйте мягкую ткань, смоченную керосином (не
применяйте для этой цели ацетон, или разбавитель лака).
После очистки покройте поверхность рабочего стола
воском. Излишки воска удалите для предотвращения его
попадания на заготовки.
3.2 Сборка станка
Расположите колонну (B) в сборе на основании (А),
выровняйте отверстия во фланце (С) с отверстиями в
основании (рис. 2). Вставьте болт в каждое отверстие
фланца (С) и основания и затяните подходящим гаечным
ключом.
Ослабьте установочный винт (А) (рис. 3) на зажимном
кольце (В) при помощи шестигранного ключа 3 мм (С),
снимите кольцо (В) и зубчатую рейку (D) с колонны.
Вставьте вал (В) червячной передачи (рис. 4) в паз (С) крон-
штейна стола до упора. Рукоятка (F) перемещения стола
должна быть установлена на валу (В). Наденьте рукоятку (F)
на вал (В) и закрепите ее с помощью установочного
винта (D).
Установите зубчатую рейку так, чтобы ее длинный гладкий конец смотрел вверх, в таком
положении вставьте ее в паз (С) в отверстии кронштейна стола.
Соедините зубчатую рейку с шестерней, расположенной внутри паза, в зацеп. Удерживая
зубчатую рейку и кронштейн стола вместе, опускайте их вниз по колонне до тех пор, пока они не
упрутся в фланец.
Для сборки рабочего стола, ослабьте рукоятки фиксации (Е) и соедините детали согласно рис. 4.
Затяните рукоятки.
Установите зажимное кольцо (В) (рис. 3), затяните установочный винт (А) при помощи
шестигранного ключа 3 мм (C), чтобы зубчатая рейка (D) могла перемещаться при повороте стола
влево или вправо вокруг колонны, кольцо должно сидеть на зубчатой рейке свободно,
перпендикулярно вертикальной оси. Затяните установочный винт таким образом, чтобы
удерживать кольцо на месте, при слишком сильной затяжке деталь может сломаться.

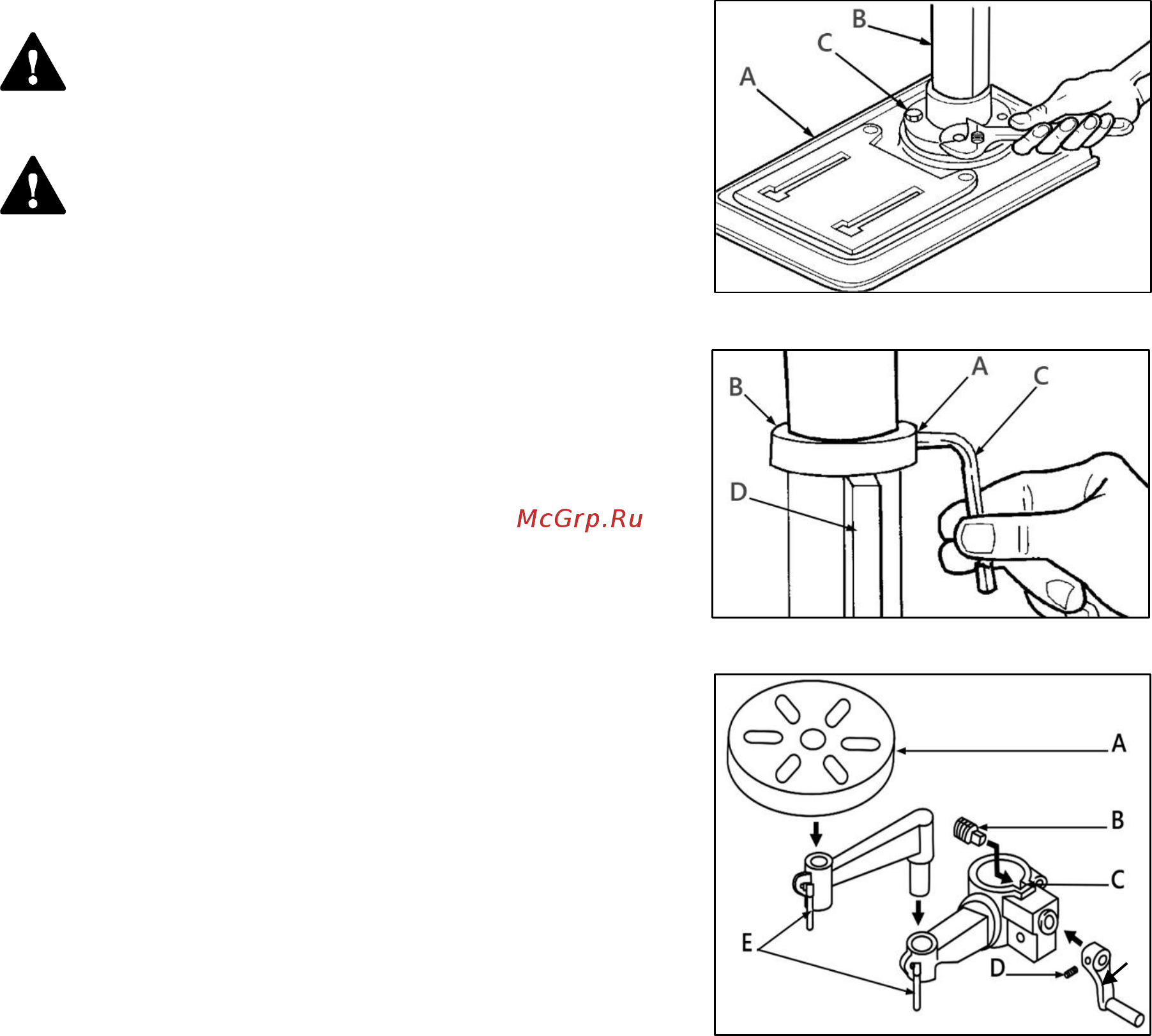

Рисунок 2.
Рисунок 3.
Рисунок 4.
F
