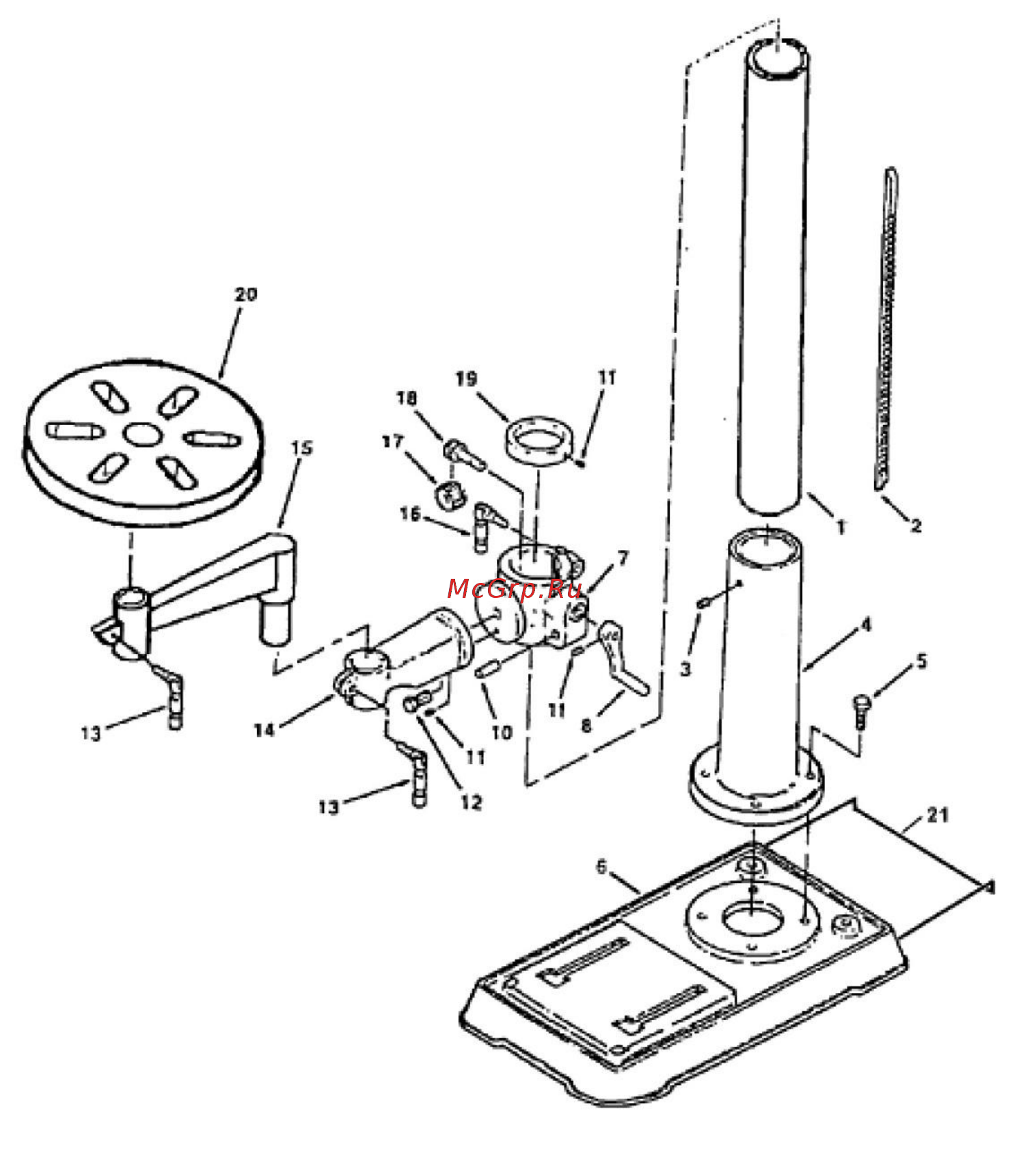

6.3 Спецификация основания станка
1
Колонна
12
Болт
2
Рейка зубчатая
13
Рукоятка блокировки
3
Винт установочный
14
Поворотный кронштейн стола
4
Фланец
15
Поворотный кронштейн стола
5
Болт
16
Рукоятка блокировки
6
Основание станка
17
Шестерня
7
Кронштейн стола
18
Червячный вал
8
Ручка
19
Кольцо зажимное
10
Штифт
20
Стол рабочий
11
Винт установочный
21
Опора
