12
При значительной длине удлинительного кабеля и малом
поперечном сечении подводящих проводов, происходит
дополнительное падение напряжения, которое может
привести к неустойчивой работе электродвигателя станка.
3. СБОРКА СТАНКА
3.1 Распаковка и очистка
В целях безопасности не подключайте станок к
источнику питания до полного окончания его
монтажа.
Откройте упаковку, извлеките все комплектующие узлы
и детали.
Удалите защитную смазку. Для ее снятия используйте
мягкую ткань, смоченную керосином (не применяйте для
этой цели ацетон или разбавитель лака).
После очистки покройте поверхность стола специальным
воском. Излишки воска удалите для предотвращения его
попадания на заготовки.
3.2 Сборка станка

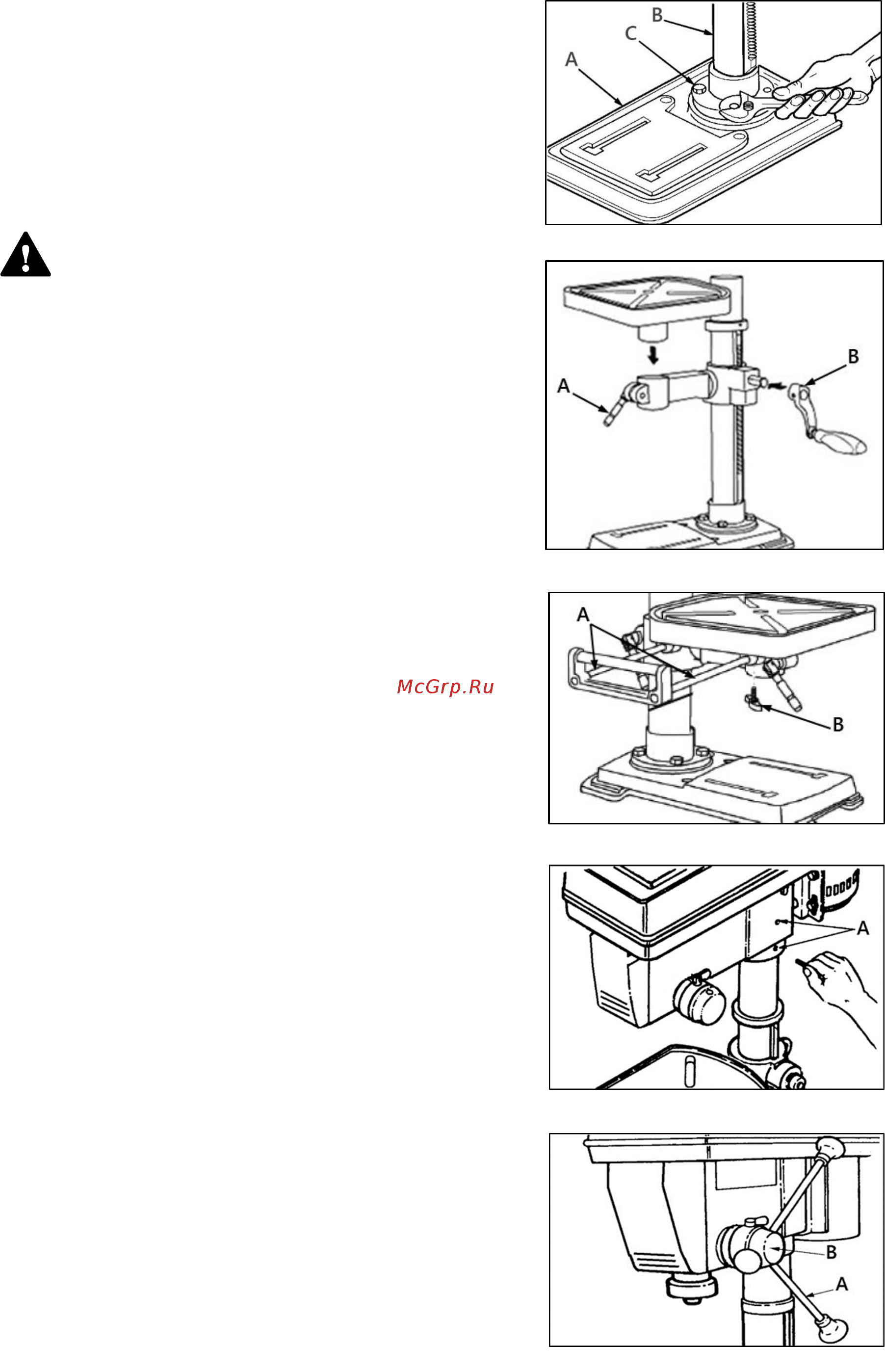

Расположите колонну в сборе на основании (А) (рис. 2),
совместите отверстия во фланце (С) с отверстиями
основания. (А). С помощью четырех болтов прикрепите
фланец (С) к основанию, затяните болты подходящим
гаечным ключом.
Ослабьте рукоятку-фиксатор (А) положения рабочего
стола (рис. 3). Вставьте рабочий стол в кронштейн, как
показано на рисунке. Зафиксируйте его рукояткой (А).
Установите рукоятку (В) перемещения рабочего стола. Для
перемещения стола вверх – ослабьте рукоятку-фиксатор 3
(рис. 1) и вращайте подъемный вал червячной передачи
по часовой стрелке при помощи рукоятки перемещения
стола, для перемещения вниз – вращайте рукоятку (В)
(рис. 3) против часовой стрелки. После настройки нужного
положения затяните рукоятку 3 (рис. 1).
Для установки подвижного расширения рабочего стола
вставьте две направляющие (А) (рис. 4) в установочные
отверстия, расположенные в основании рабочего стола.
Зафиксируйте положение винтами-барашками (В).
3.3 Установка сверлильной головки
Аккуратно поднимите сверлильную головку и наденьте ее
на колонну до упора. Выровняйте головку относительно
стола и основания.
Используя шестигранный ключ 4 мм затяните оба устано-
вочных винта (А) на правой стороне головки (рис. 5).
Рисунок 2.
Рисунок 3.
Рисунок 4.
Рисунок 5.
Рисунок 6.
