1.3 Основные элементы

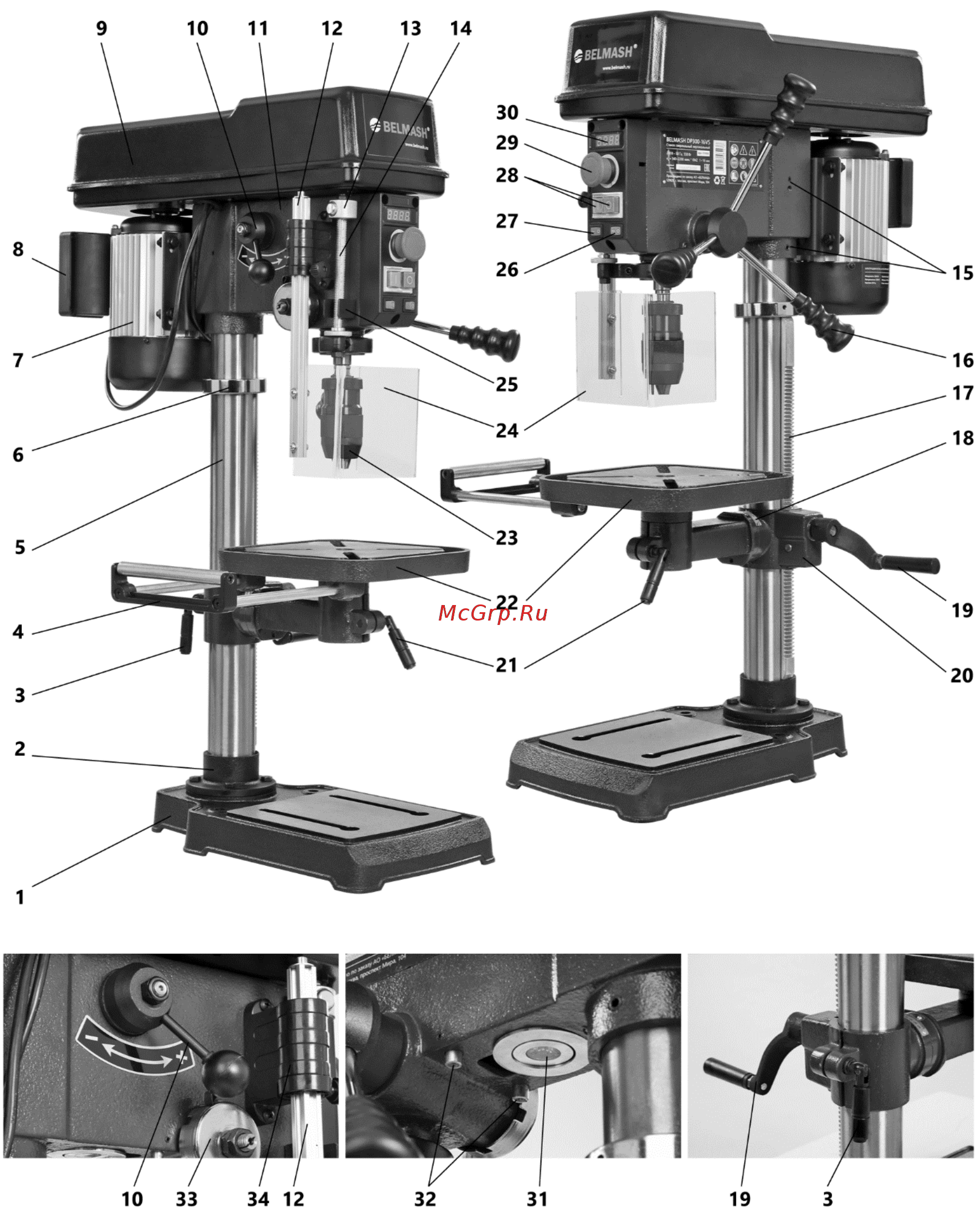

Рисунок 1.

1 – основание, 2 – фланец, 3 – рукоятка-фиксатор положения рабочего стола, 4 – удлинение рабочего стола,

5 – колонна, 6 – кольцо зажимное, 7 – асинхронный электродвигатель, 8 – клеммная коробка, 9 – кожух ременной

передачи, 11 – сверлильная головка, 12 – направляющая защитного экрана, 13 – ограничитель глубины сверления,

14 – шкала глубины сверления, 15 – винты установочные сверлильной головки, 16 – рукоятка подачи,

17 – рейка зубчатая, 18 – шкала наклона кронштейна рабочего стола, 19 – рукоятка перемещения рабочего стола,

20 – кронштейн рабочего стола, 21 – рукоятка-фиксатор рабочего стола, 22 – рабочий стол,

23 – патрон быстрозажимной, 24 – экран защитный, 25 – кронштейн (упор), 26 – клавиша лазерного указателя,

27 – клавиша подсветки, 28 – кнопки включения и выключения, 29 – кнопка аварийной остановки,

30 – табло частоты вращения шпинделя, 31 – подсветка рабочей зоны, 32 – лазер-указатель,

33 – корпус возвратной пружины рукоятки подачи, 34 – кронштейн направляющей защитного экрана
