EK1-ЕК5-нагревательный элемент;
М1-электродвигатель;
SA1-переключатель режимов работы;
SK1-защитный термостат;
SK2-термостат задержки выключения вентиляции;
SK3-терморегулятор;
КМ1, КМ2-электромагнитное реле.

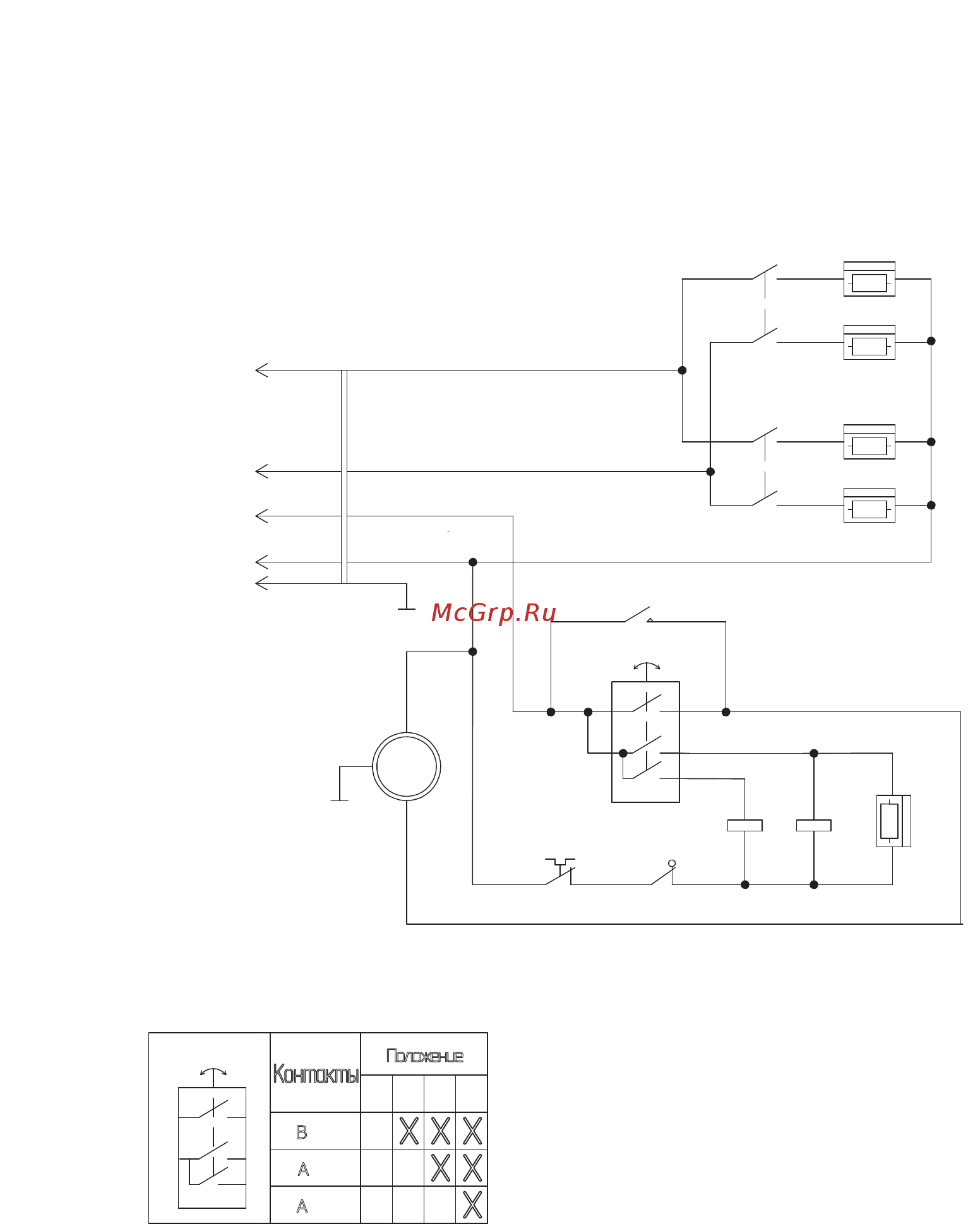

Схема электрическая принципиальная тепловентилятора RH-15.000(термостат без автовозврата)
L
3
L
2
N
PE
~
380-400В
M1
M
~
SK1
L
1
KM2.2
KM1.2
EK3
EK1
EK4
EK5
KM2.1
EK2
SK2
SK3
KM1.1
SA1
Схема коммутации переключателя
SA1
Контакты
Положение
1 2 34
В
-4
Х Х Х
А -1
А
-2
Х Х
Х
