Габаритные и установочные размеры тепловых завес

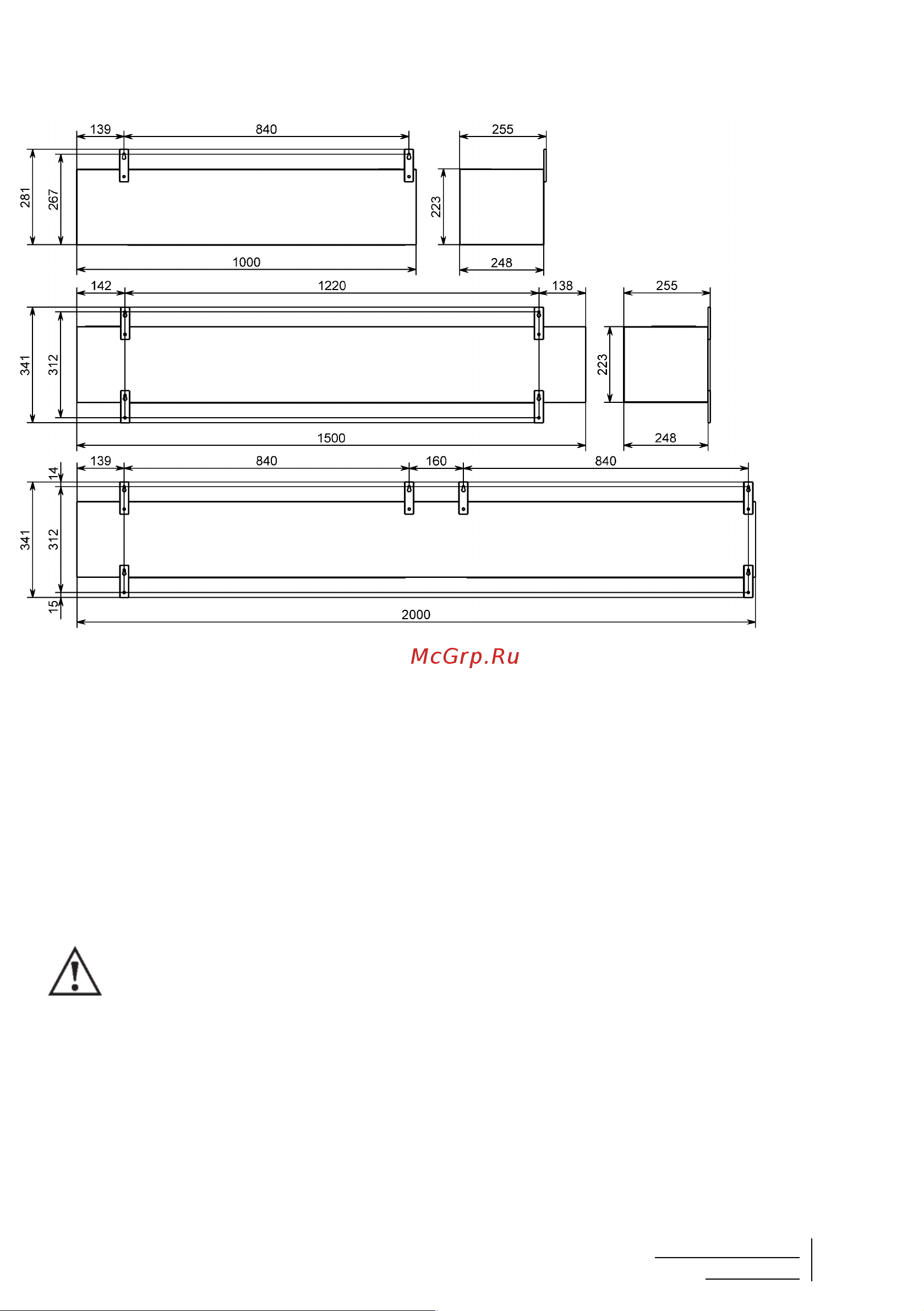

Рис. 2. Габаритные и установочные размеры приборов

Установка и подключение

1. При установке завес отвернуть саморезы на крышке завесы и снять крышку. Закрепить завесу

на стене или потолке.

Крепление на стену: Ослабить болты М6 на тыльной стенке завесы, чтобы переставить

кронштейны крепления в рабочее положение. Затянуть болты. Закрепить завесу на стене.

Крепление к потолку: В верхней части завесы по очереди заменить каждый из 4 крайних

болтов М6 на шпильку М6, зафиксировав контргайкой. Заменять каждый болт строго по

очереди.

2. Подключить сетевой кабель к автомату защиты.

Внимание! Пульт не должен располагаться в зоне воздушного потока завесы, иначе

срабатывание терморегулятора будет зависеть от температуры потока. Это приведёт к

частому переключению реле, включающих обогрев, что снизит ресурс их работы.

Модели

X409Е10,

X410Е10,

X412Е10

Модели

X414Е15,

X416Е15,

X418Е15

Модели

X418Е20,

X421Е20,

X424Е20
