4

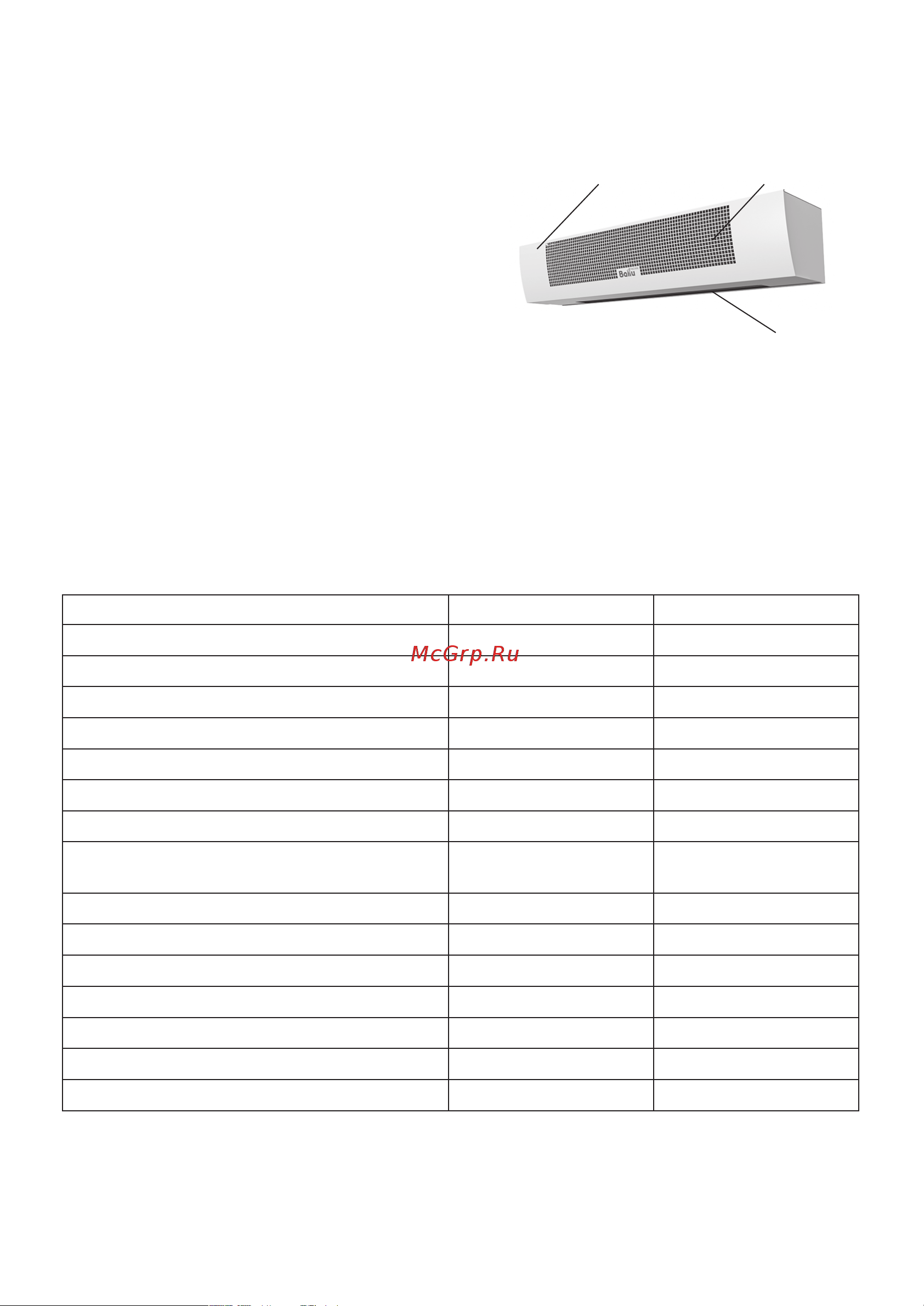

Устройство и принцип работы
прибора
Завеса состоит из корпуса (1), изготовленного из
листовой стали, покрытой высококачественным по-
лимерным покрытием. Внутри корпуса расположены
электрические нагревательные элементы со спи-
ральным оребрением и тангенциальные вентиля-
ционные колеса. Вентиляционные колеса забирают
воздух через перфорированную воздухозаборную
решетку на лицевой части корпуса (2), поток воздуха
проходя через нагревательные элементы, нагрева-
ется и выбрасывается через сопло (3) в виде сфо-
кусированной струи. Управление завесой осущест-
вляется при помощи клавиш и регулировочного
термостата, которые расположены на нижней части
корпуса).
1. Корпус завесы
2. Воздухозаборная решетка
3. Воздуховыпускное сопло
Технические характеристики
* Для мягких наружных условий (T наружного воздуха больше 0 оС) и сбалансированной приточно-вытяжной вентиляции. Любое ужесточение
условий уменьшает высоту установки.
** На расстоянии 5 метров от корпуса завесы.
Параметр/Модель BHC-L08-T03 BHC-L10T05
Номинальная потребляемая мощность, кВт 3 5
Частичная потребляемая мощность, кВт 1,5 3
Мощность в режиме вентиляции, Вт 100 120
Напряжение питания, В~Гц 230~50 230/400~50
Номинальный ток, А 13 21,7
Производительность по воздуху, м
3
/ч 600 750
Максимальная высота установки, м * 2,5 2,5
Увеличение температуры воздуха в максимальном
режиме нагрева, °С
19 24
Уровень шума, дБ(А)** 45 46
Степень защиты IP20 IP20
Класс электрозащиты I I
Размеры прибора (ШхВхГ), мм
816х185х140 1000х200х140
Размеры упаковки (ШхВхГ), мм 860х225х145 1070х240х165
Вес нетто, кг 8,5 10,0
Вес брутто, кг 9,2 11,0
Устройство и принцип работы прибора
1 2
3
