5
Подготовка к работе
Подготовка к работе
Монтаж тепловой завесы
ВНИМАНИЕ!
При установке, монтаже и запуске в эксплуатацию
необходимо соблюдать правила технической экс-
плуатации электроустановок потребителей (ПТЭЭП)
и правила по охране труда при эксплуатации элек-
троустановок.
Завеса устанавливается как можно ближе к верхней
стороне проема, при этом необходимо выдержать
расстояние между верхней стенкой корпуса и потол-
ком не менее 50 мм.
Размещение завесы
Перед отверстиями воздухозаборника и выхода
воздуха не должно быть препятствий. При монтаже
завес должен обеспечиваться свободный доступ
к местам их обслуживания. Для перекрытия
широкого проема допускается устанавливать
несколько завес одного типа и серии вплотную,
создавая непрерывную воздушную струю. Завеса
размещается стационарно горизонтально над
проемом.

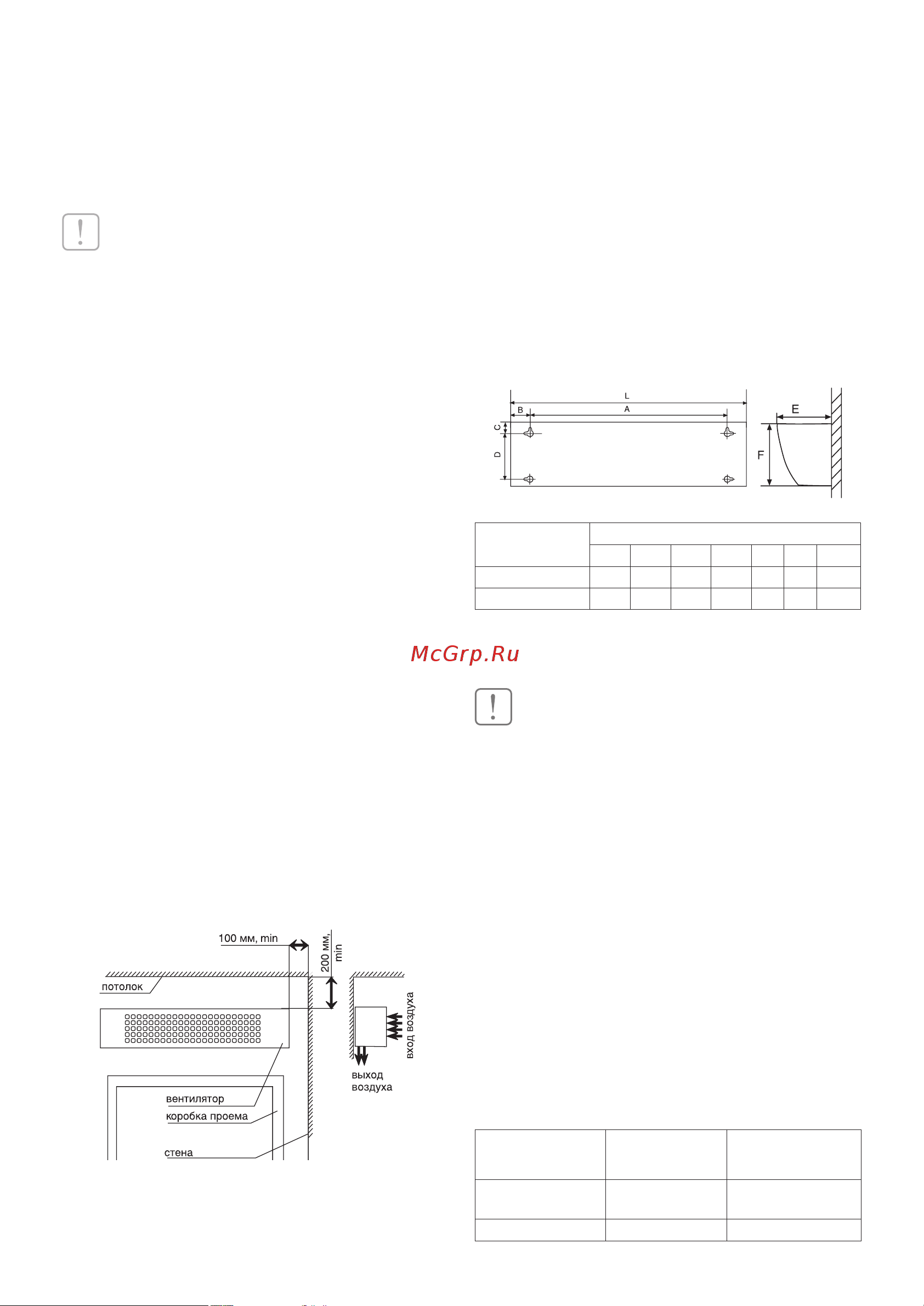

При установке завесы рекомендуется выдерживать
расстояния, не менее указанных на рисунке ниже.
Завеса устанавливается как можно ближе к верхней
стороне проема.
Горизонтальная установка
Для установки завесы над проемом в горизон-
тальном положении, рекомендуется выдерживать
расстояния, не менее указанных на рисунке ниже.
Завеса устанавливается как можно ближе к верхней
стороне проема.
Установочные размеры
На задней поверхности корпуса расположены пазы
для установки завесы. За эти пазы завеса навешивает-
ся на предварительно вмонтированный в стену кре-
пеж. В качестве крепежа рекомендуется использовать
шурупы или болты с диаметром шляпки от 9 до 11 мм.
Установочные размеры завес приведены ниже.
Схема задней пластины завес для монтажа горизон-
тальной или вертикальной установки
Схема задней пластины завес для горизонтальной или
вертикальной установки
Модель
Размеры, мм
L А B C D E F
BHC-L08-T03 815 720 45 30 - 140 185
BHC-L10T05 1000 905 45 30 - 140 200
Подключение к электрической сети
ВНИМАНИЕ!
Тепловая завеса должна подключаться специалиста-
ми, имеющими соответствующую группу допуска по
электробезопасности.
Подключение к сети осуществляется через автома-
тический выключатель в соответствии с "Правилами
эксплуатации электроустановок". Для подключения
завесы BHC-L10T05 необходимо снять крышку на
верхней стенке корпуса, завести шнур питания и
подключить его к клеммной колодке. Завеса BHC-
L08-T03 подключается к электрической сети при по-
мощи сетевой вилки.
Завеса BHC-L10-T05 изначально предназначена для
подключения к однофазной сети 230В. Так же завесу
можно подключить к трехфазной сети 400В. Для это-
го необходимо удалить перемычку между клеммами
L, L1,L2 и L3.
Автоматический выключатель и сечение подводимо-
го кабеля должны соответствовать таблице ниже.
Тепловая завеса
Автоматический
выключатель, А
Сечение медного
кабеля, мм
2
BHC-L08-T03 16
Шнур с вилкой в
комплекте
BHC-L10T05 16 / 32 5х1,5 / 3х4
