Серия 400 Комфорт с водяным источником тепла

УПРАВЛЕНИЕ

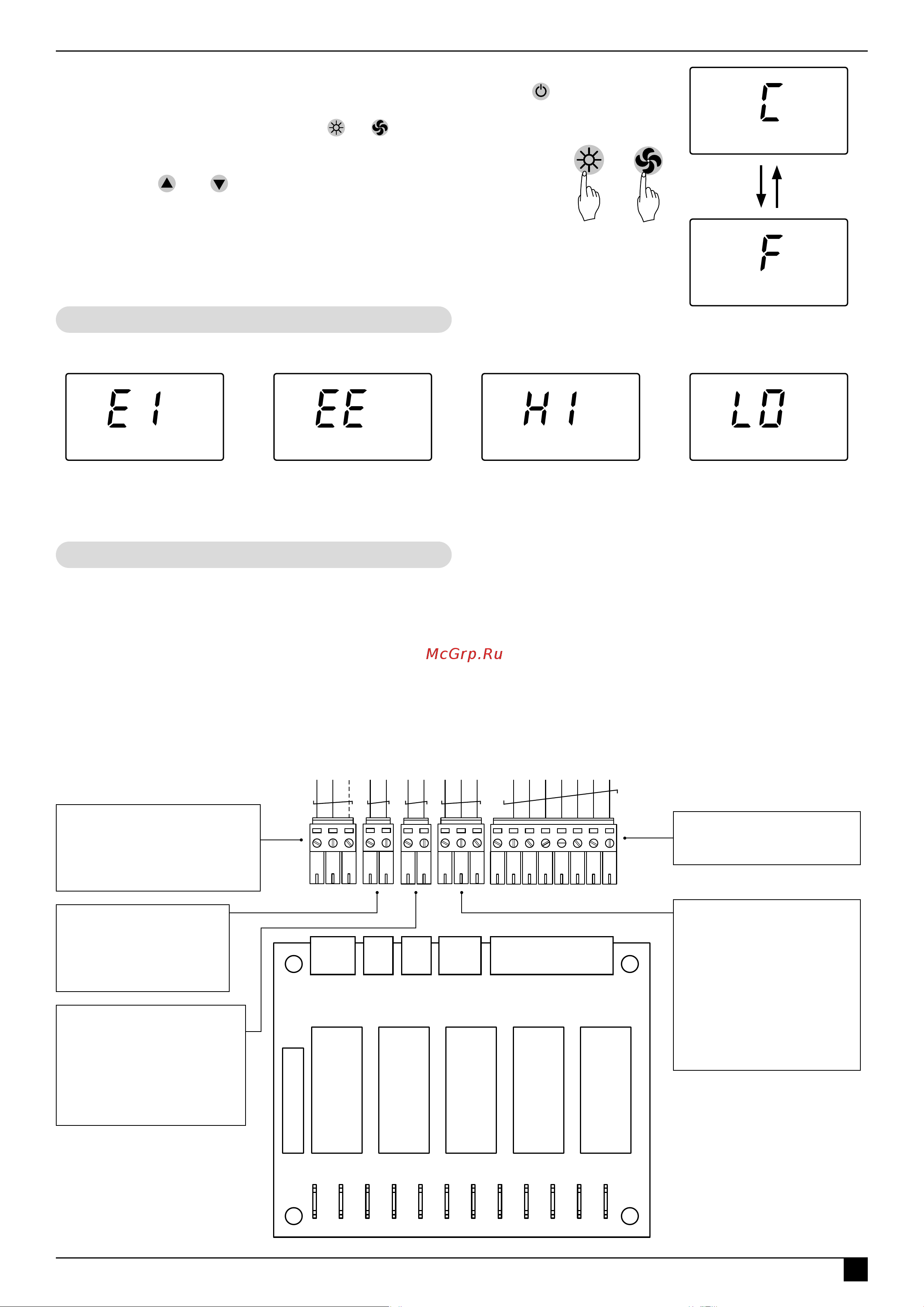

Выбор единицы измерения температуры С° / F°:

• Выключите пульт, если он был включен, нажав на кнопку

пульта HL10 или пульта дистанционного управления.

• Нажмите одновременно кнопки + и удерживайте их в

течении 3-х секунд. На дисплее отобразится текущая единица

измерения температуры.

• Кнопками или выберите единицу измерения (С - Цельсий,

F - Фаренгейт). Пульт установит режим по истечении 5-ти секунд,

если никакая кнопка не нажата, и вернется в выключенное

состояние.

Код ошибки Е1 Код ошибки ЕЕ Код ошибки HI Код ошибки LO

Неисправен датчик

температуры.

Неисправно ЭСППЗУ Текущая температура

в помещении (Room)

выше плюс 40°С

Текущая температура

в помещении (Room)

ниже 0°С

PCB-AC

КВ

насос

ТЗЗ

ПКП

клапан

N N

N1 N1 N1

1 2

6 7

КВ-2

ТЗЗ-3

1 2

ПУЛЬТ

РЕЛЕ

ПРЕДОХРАНИТЕЛЬ

РЕЛЕ РЕЛЕ

КОНТАКТЫ СОЕДИНЕНИЙ С ЗАВЕСОЙ

РЕЛЕ РЕЛЕ

Функциональные возможности:

• Управление неограниченным количеством завес одним пультом,

используя метод шлейфового соединения.

• Комбинирование и управление группой завес любой серии и

модели с одинаковыми источниками тепла.

• Подключение узла терморегулирования (клапан и насос).

Подключение термостата защиты от замораживания.

• Подключение приёмно-контрольного прибора (ПКП) охранно-

пожарной сигнализации.

• Подключение концевого выключателя.

ТМ310021

ТМ310022

ТМ310023

ТМ310024

ТМ320008

ТМ310019ТМ310020

3 сек

Разъём КВ: Разъём для

подключения концевого

выключателя с нормально

разомкнутым контактом

к завесе. Коммутация

нейтрали сети 220 В 50 Гц.

Ток не более 0,1 А.

Разъём пульта: Разъём

для подключения пульта

управления к завесе.

Разъём ТЗЗ/ПКП:

Разъём для подключения

термостата защиты

от замораживания к

завесе и (или) приёмно-

контрольного прибора

(ПКП) охранно – пожарной

сигнализации. Коммутация

нейтрали сети 220 В 50 Гц.

Ток не более 0,1 А.

Разъём насос: Разъём

для подключения насоса

к завесе. Выходное

напряжение 220 В 50 Гц.

Нагрузка не более 5А.

Разъём клапан: Разъём для

подключения электропривода

клапана к завесе. Выходное

напряжение 220 В 50 Гц.

Нагрузка не более 5А.

Коды ошибок пульта

Коммутационная плата РСВ-АС
