Руководство по эксплуатации и монтажу. Технический паспорт

УПРАВЛЕНИЕ

Управлять группой завес (синхронно с одной точки) возможно одним пультом HL10. Количество подключаемых

завес к одному пульту, имеющих коммутационную плату PCB-AC, не ограничено.

PCB-AC

Пульт

HL10

Обозначение клемм Цвет провода

L L питание (AC 220 В 50 Гц) красный*

N1 N нейтраль черный

5 Hi высокая скорость вентилятора синий

6 Me средняя скорость вентилятора серый

7 Lo низкая скорость вентилятора белый

1 H1 электропривод клапана коричневый

2 P циркуляционный насос жёлто-зелёный

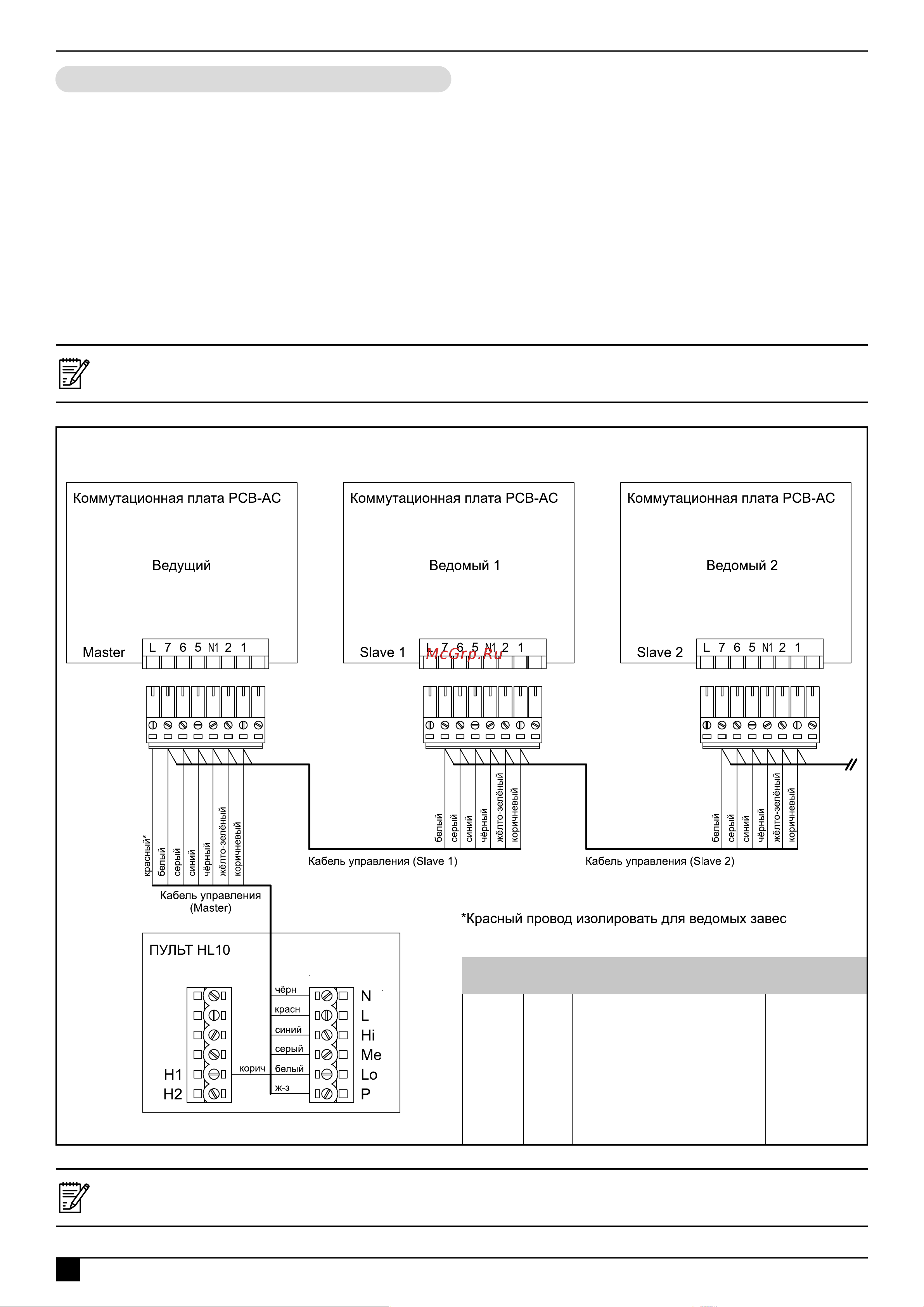

Схема подключения группы завес

ТМ320018

Для защиты кабеля от механического повреждения необходимо в отверстие крышки монтажного

люка завесы установить резиновую втулку или кабельный ввод.

Для подключения группы завес к пульту необходимо:

• определить ведущую (Master) завесу;

• отключить пульты HL10 от кабелей управления ведомых (Slave) завес;

• открыть монтажные люки всех завес (см. раздел «Подключение к электросети»);

• определить место ввода ведомых (Slave) кабелей управления и освободить

специальную заглушку из корпусов завес.

• завести ведомые (Slave) кабели управления через отверстие в крышке

монтажных люков и соединить шлейфом с соответствующим разъёмом

коммутационной платы PCB-AC в соответствии со схемой подключения.

В случае недостаточной длины кабеля управления, рекомендуется использовать кабель 7*0,5 мм

медными многопроволочными жилами.

Управление группой
