Серия 400 Комфорт с водяным источником тепла

УПРАВЛЕНИЕ

Чтобы подключить насос и электропривод клапана к завесе или к их группе необходимо:

• открыть монтажный люк завесы (см. раздел «Подключение к электросети»). При подключении к группе

открыть люк ведущей (Master) завесы;

• определить место ввода кабелей насоса и электропривода клапана;

• удалить специальные заглушки в корпусе завесы;

• завести кабели через отверстия в крышке монтажного люка и соединить их с соответствующими разъёмами

коммутационной платы PCB-AC в соответствии со схемой подключения;

• насос и электропривод клапана должны быть заземлены, используйте общий контур заземления.

• используйте медные проводники сечением 0,5-1,0 мм

Циркуляционный насос и клапан с электроприводом должны быть предусмотрены в проекте и

установлены монтажной организацией. В комплект поставки с завесой могут быть включены в составе

узлов терморегулирования (см. раздел «Опционное оборудование»).

Рекомендуется в отверстиях крышки монтажного люка установить резиновую втулку или кабельный

ввод во избежании порчи проводов.

Подключение насоса и электропривода клапана

N 1 N

КЛАПАН КЛАПАН

КЛАПАН

НАСОС НАСОС

НАСОС

2 L

Коммутационная плата PCB-AC Коммутационная плата PCB-AC Коммутационная плата PCB-AC

Ведущий

Ведомый 1 Ведомый 1

Пульт HL10

Master Slave 1 Slave 1

Кабель управления (Master)

Кабель управления (Slave 1) Кабель управления (Slave 2)

~220В 50Гц

ЭПК

Насос

~220В 50Гц

ТМ320009

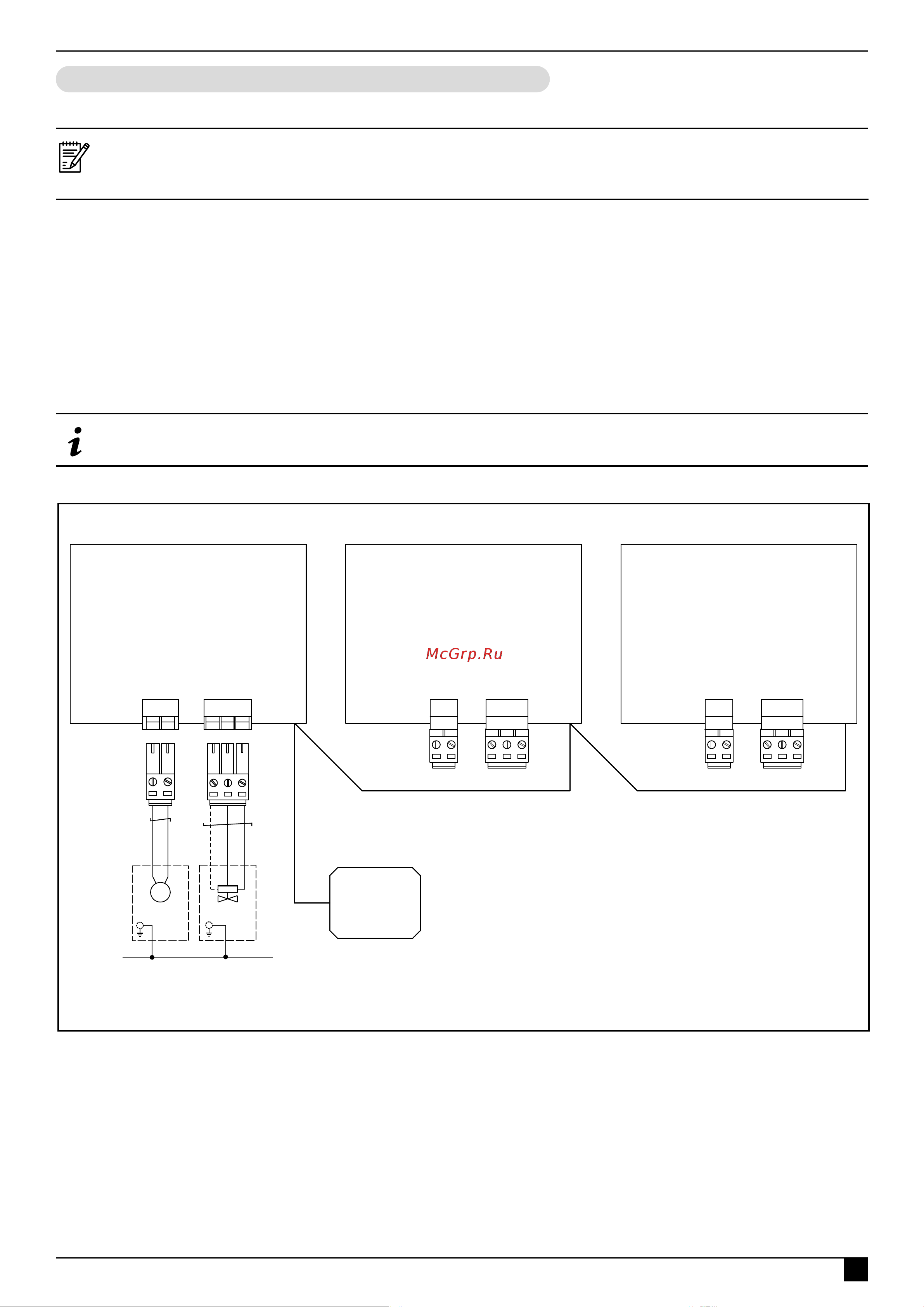

Схема подключения насоса и электропривода клапана к группе завес

Подключение 2-х контактного электропривода

клапана осуществляется к клемме коммутационной

платы PCB-AC на контакты «1» и «N» в любом

сочетании.

Подключение 3-х контактного электропривода

клапана осуществляется к клемме коммутационной

платы PCB-AC на контакты «L - постоянная фаза»;

«1 - управляющая фаза» и «N - нейтраль».
