Руководство по эксплуатации и монтажу. Технический паспорт

УПРАВЛЕНИЕ

Управлять группой завес (синхронно с одной точки) возможно одним пультом HL10. Максимальное количество

подключаемых завес к одному пульту указано в таблице технических характеристик. В группе должны быть

завесы одной модели, объединение разных моделей не допускается!

Для подключения группы завес к пульту необходимо:

• от кабеля управления каждой завесы отсоединить пульты HL10;

• свободные концы семижильных кабелей управления соединить параллельно,

используя монтажную коробку. Управляющая фаза L подключается к пульту

только от ведущей завесы, для ведомых завес красный провод следует

изолировать (см. схему подключения ниже).

• выбрать любой из отсоединённых пультов HL10 и подключить его к группе,

используя монтажную коробку. Подключать необходимо в строгом соответствии

с цветовой маркировкой проводов (см. схему подключения ниже).

• в случае соединения двух завес допускается не использовать монтажную

коробку, а подключить напрямую к колодке пульта HL10.

В случае отсутствия или недостаточной длины кабеля управления, рекомендуется использовать

кабель 7*0,5 мм

с медными многопроволочными жилами.

Управление группой

белый

серый

синий

чёрный

жёлто-зелёный

коричневый

красный*

ПУЛЬТ HL10

Кабель 7*0,5 мм

Кабель управления

(Master)

Кабель управления (Slave)

*Красный провод изолировать

для ведомых завес

Ведущая Ведомая Ведомая

Завеса Завеса Завеса

H2H1

HiL N

Монтажная

коробка

(1)

(2)

(3)

(4)

(5)

(6)

(7)

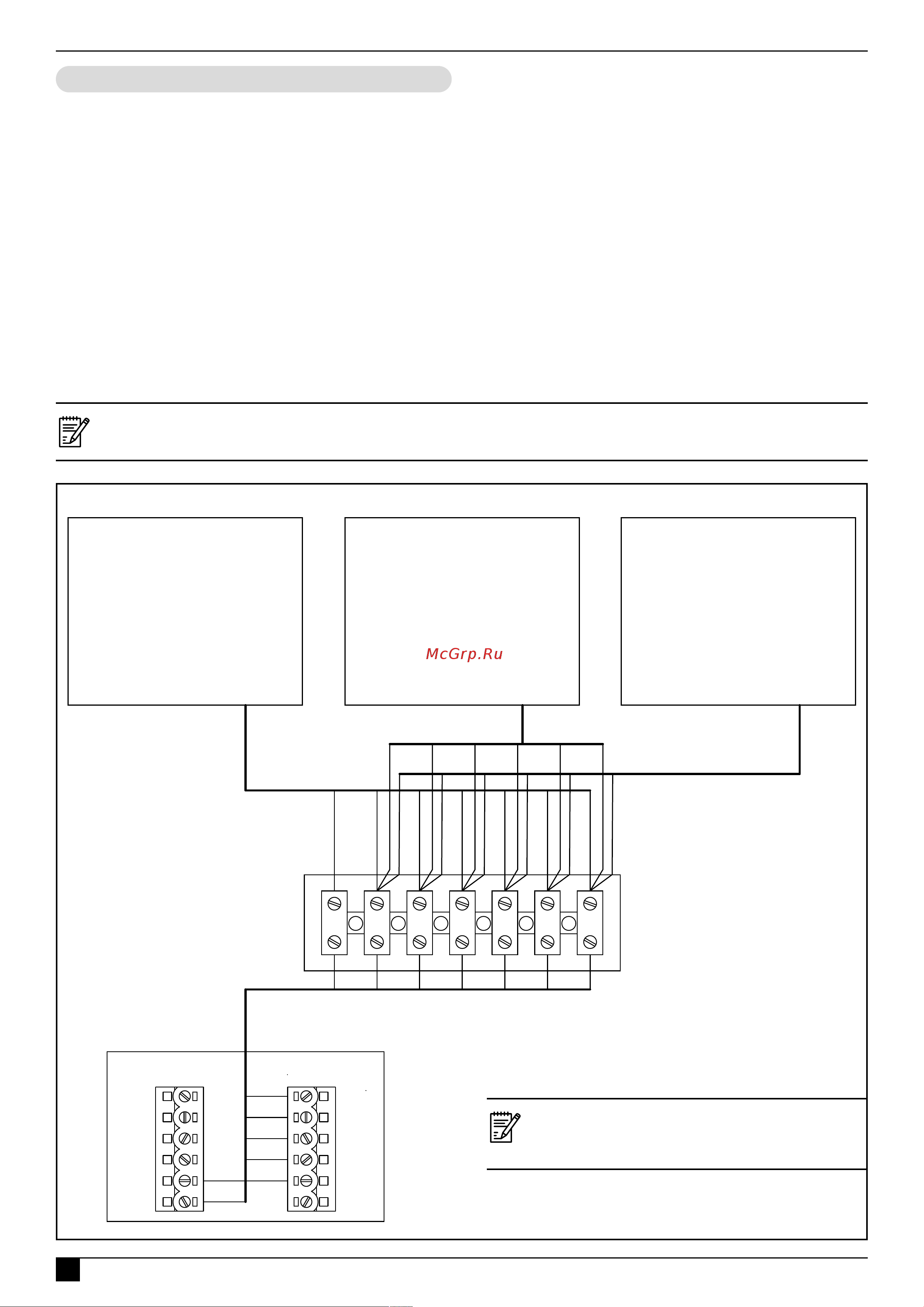

Схема подключения группы завес

ТМ310158

Допускается не использовать монтажную

коробку, в случае подключения двух

завес к одному пульту.
