Серия 200 Оптима с электрическим источником тепла

УПРАВЛЕНИЕ

Подключение концевого выключателя

Концевой выключатель (КВ) с нормально разомкнутым контактом задаёт определённую логику работы завесе

или группе завес:

• Контакты КВ замкнуты. Независимо от установленного режима работы, а также при выключенном состоянии

завесы или группы завес, принудительно включатся максимальная скорость вращения вентилятора и обе

ступени нагрева (максимальная тепловая мощность).

• Контакты КВ разомкнуты. Завеса или группа завес вернутся в режим, который был установлен до

срабатывания КВ или выключатся, если они были выключены. При отключении может сработать режим

продувки ТЭНов для удаления остаточного тепла.

Чтобы подключить КВ к завесе или к их группе необходимо:

• дополнительно приобрести БЛОК-WA (ver.E) (см. раздел «Опционное оборудование»);

• подключить БЛОК-WA (ver.E) к завесе в соответствии с инструкцией на БЛОК-WA (ver.E);

• подключить к БЛОКу-WA (ver.E) концевой выключатель на контакты К, К1 в соответствии с инструкцией на

БЛОК-WA (ver.E);

• КВ должен быть заземлён, используйте общий контур заземления.

• рекомендуется использовать медные проводники сечением 0,5-1,0 мм

Концевые выключатели должны быть предусмотрены в проекте и установлены монтажной организацией.

В комплект поставки с завесой могут быть включены как опция (см. раздел «Опционное оборудование»).

Условные обозначения:

N.O.

КВ

X2X1

220 В 50 Гц

КВ - концевой выключатель

Кабель управления (Master)

Кабель

управления

(Slave)

Кабель управления (Slave)

Ведущая Ведомая Ведомая

Завеса Завеса Завеса

Монтажная коробка

Кабель управления

БЛОК-WA (ver.E)

Кабель 7*0,5 мм

БЛОК-WA (ver.E)

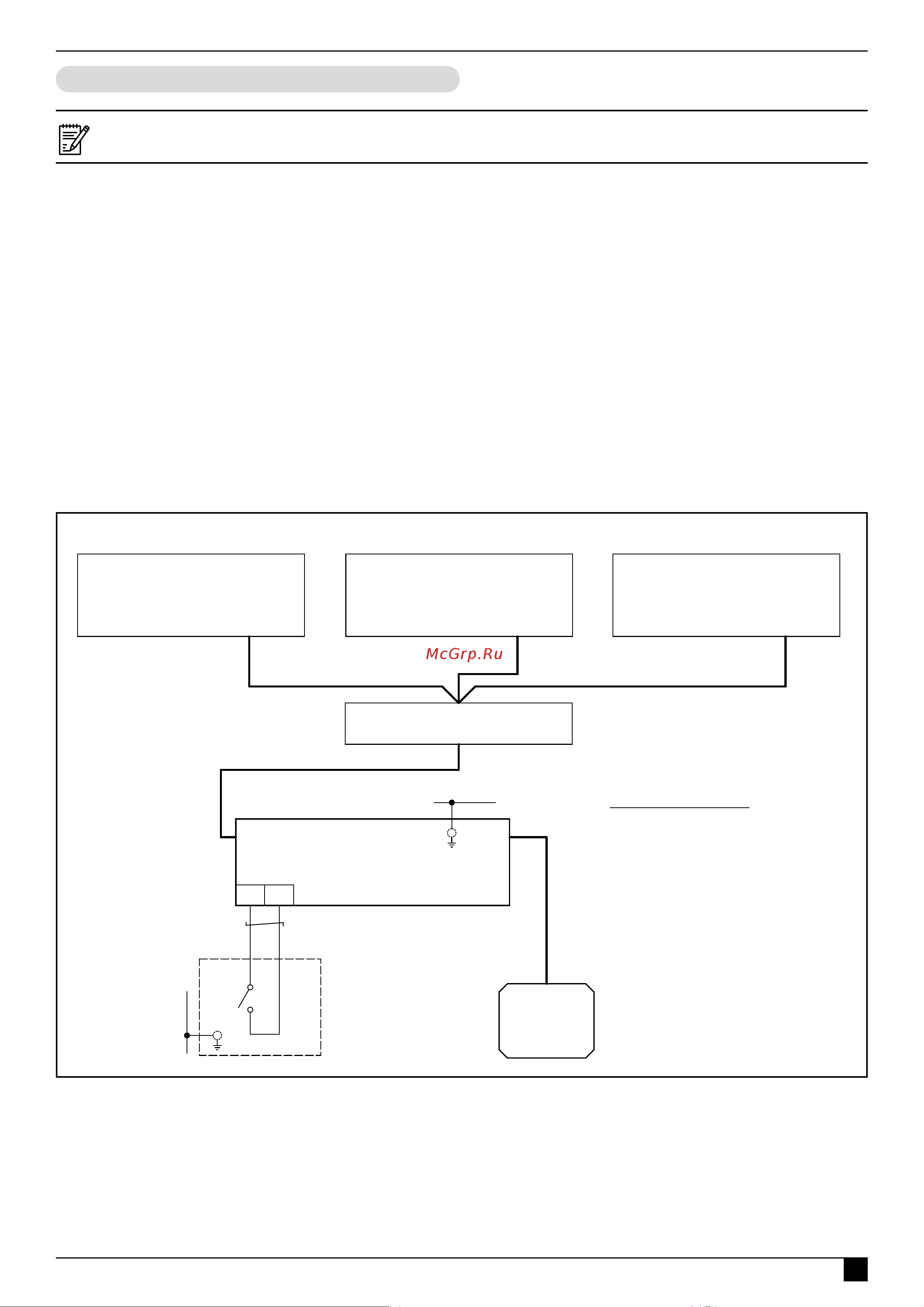

Схема подключения концевого выключателя

ТМ310169

ПУЛЬТ HL10

Подключение кабелей управления завес

к монтажной коробке указано в разделе

«Управление: Управление группой»
