5. Комплектация

Таблица 3

Наименование

Количество

Примечание

Завеса

Руководство по эксплуатации и гарантийный талон

Выносной пульт управления

Кронштейн крепления

Опционально

Упаковка

6. Подготовка к работе

Подготовка к установке

1. При установке, монтаже и запуске в эксплуатацию необходимо соблюдать правила

технической эксплуатации электроустановок потребителей (ПТЭЭП) и межотраслевые

правила по охране труда при эксплуатации электроустановок (ПОТЭУ 2014). Подключение к

электросети осуществляется через автоматический выключатель в соответствии с

«Правилами эксплуатации электроустановок».

2. К установке и монтажу завесы допускается только подготовленный электротехнический

персонал.

3. Габаритные и установочные размеры указаны на рисунке 2. В тыльной стенке корпусов

имеются отверстия для крепления завесы к стене. В качестве крепежа рекомендуются

шурупы или болты с диаметром шляпки от 7 до 9 мм. Завеса устанавливается как можно

ближе к верхней стороне проёма, при этом необходимо выдержать расстояние между

верхней стенкой корпуса и потолком не менее 100 мм.

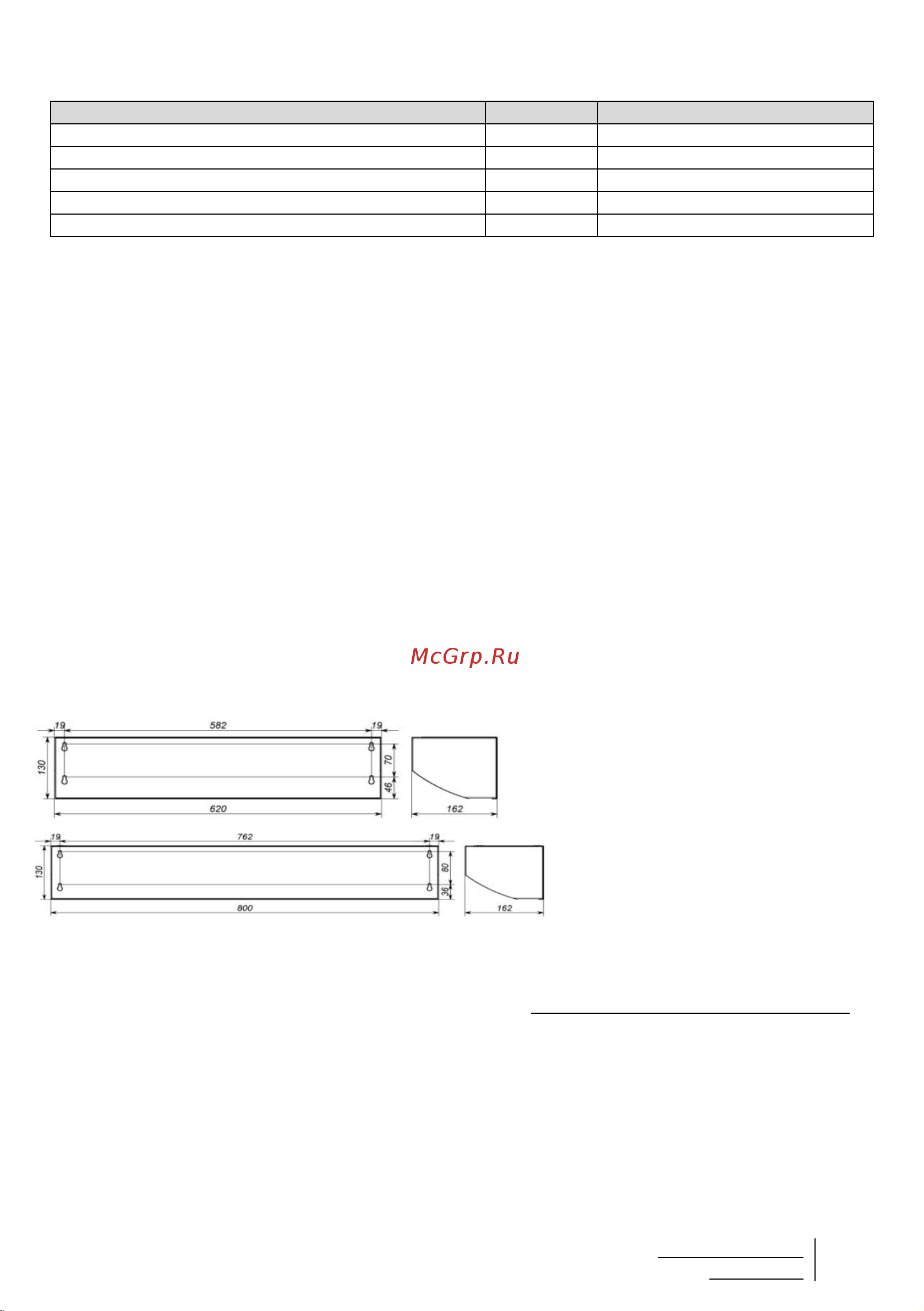

Габаритные и установочные размеры тепловых завес

Рис. 2. Габаритные и установочные размеры приборов (Установка кронштейнов - опционально)

Установка и подключение

1. При установке завес отвернуть саморезы на крышке завесы и снять крышку. Закрепить

завесу на стене.

В случае крепления завесы к потолку можно использовать шпильки М8, продевая их

через отверстия в корпусе

2. Вынуть из коробки выносной пульт. Отвернув верхний винт, снять крышку пульта.

Модель М3, M3 eco

Модель М5, М5 есо
