6
3. Нажав с двух сторон на фиксаторы в верхней части пульта, отсоединить заднюю стенку от
основания. Прикрепить основание к стене саморезами с диаметром шляпки до 8мм.
При монтаже открытой проводкой, проложите между основанием пульта и стеной
шайбы или гайки, чтобы провода могли свободно войти в короб.
Внимание! Пульт не должен располагаться в зоне воздушного потока завесы, иначе
срабатывание терморегулятора будет зависеть от температуры потока. Это
приведёт к частому переключению реле, включающих обогрев, что снизит ресурс
их работы.
Пульт должен располагаться в том же помещении, где установлена завеса!
4. Подключить сетевой кабель и кабель управления согласно маркировке на клеммных
колодках (см. схему подключения завесы к электросети и пульту на рис. 3.)
L1 желательно подключить к фазе с напряжением максимально близким к 220 В.
Подключение М3, M3
eco, М5 есо к
однофазной сети и
пульту
Подключение М5 к однофазной
сети и пульту
Подключение М5 к трехфазной сети
и пульту

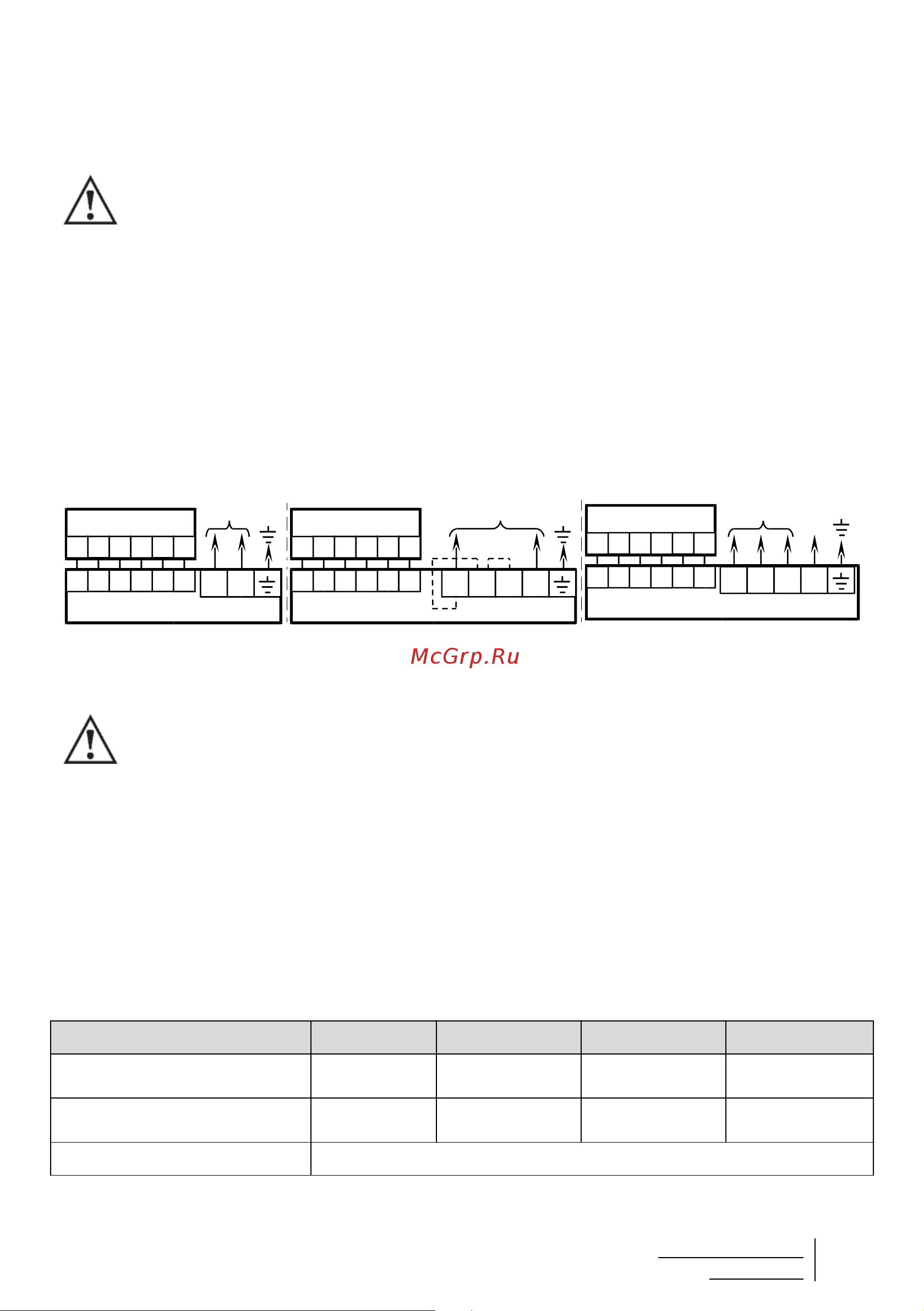

Рис. 3. Схемы подключения завес к электросети и пульту управления
Внимание! Завесы М5 выпускаются в конфигурации для подключения к сети 220В.
Для подключения завес к трехфазной сети 380В 50Гц необходимо удалить две
перемычки между фазами L1 и L2, L2 и L3 (перемычки указаны пунктиром).
При использовании кабеля с одноцветными жилами, рекомендуется
промаркировать выводы для исключения ошибок подключения.
5. Установить крышку завесы и закрутить саморезы.
6. Совместив основание и крышку пульта, закрыть крышку. Закрутить верхний винт для
фиксации крышки.
Автоматический выключатель и сечение сетевого кабеля должны соответствовать таблице 4.
В случае, если длина сетевого кабеля более 20 м, необходимо учитывать падение
напряжения.
Таблица 4.1
Модель
М3
M3 eco
М5 есо
Автоматический выключатель,
А
16
10
16
Сечение сетевого кабеля,
(медного) мм²
2,5
1,5
2,5
Сечение кабеля пульта, мм²
0,5÷0,75
Таблица 4.2
ВНИМАНИЕ! Завесы М5, М6, М9 eco, Т105Е10, Т106Е10, Т104Е15,
Т106Е20 выпускаются в конфигурации для подключения к сети 220В. Для подключения завесы М5, М6,
М9 eco, Т105Е10, Т106Е10, Т104Е15, Т106Е20 к трехфазной сети 380В 50Гц необходимо удалить две
перемычки между фазами L1 и L2, L2 и L3 (перемычки указаны пунктиром).
L1 NL2 L3
~220В 50Гц
~380В 50Гц
L1 NL2 L3
N
ВПУ
L N
завеса
~220В 50Гц
Подключение М3, М3 eco,
М5 eco, М6 eco, Т103Е10 к
однофазной сети и пульту
завеса
завеса
ВПУ
ВПУ
52
3 4
52
3 4
1
1
6
6
52
3 4
52
3 4
1
1
6
6
52
3 4
52
3 4
1
1
6
6
Подключение М5, М6, М9 eco,
Т105Е10, Т106Е10, Т104Е15, Т106Е20
к однофазной сети и пульту
Подключение М5, М6, М9, М9 eco,
Т105Е10, Т106Е10 Т104Е15, Т107Е15,
Т109Е15, Т106Е20, Т110Е20, Т112Е20
к трёхфазной сети и пульту
ВНИМАНИЕ! Завесы М5, М6, М9 eco, Т105Е10, Т106Е10, Т104Е15,
Т106Е20 выпускаются в конфигурации для подключения к сети 220В. Для подключения завесы М5, М6,
М9 eco, Т105Е10, Т106Е10, Т104Е15, Т106Е20 к трехфазной сети 380В 50Гц необходимо удалить две
перемычки между фазами L1 и L2, L2 и L3 (перемычки указаны пунктиром).
L1 NL2 L3
~220В 50Гц
~380В 50Гц
L1 NL2 L3
N
ВПУ
L N
завеса
~220В 50Гц
Подключение М3, М3 eco,
М5 eco, М6 eco, Т103Е10 к
однофазной сети и пульту
завеса
завеса
ВПУ
ВПУ
52
3 4
52
3 4
1
1
6
6
52
3 4
52
3 4
1
1
6
6
52
3 4
52
3 4
1
1
6
6
Подключение М5, М6, М9 eco,
Т105Е10, Т106Е10, Т104Е15, Т106Е20
к однофазной сети и пульту
Подключение М5, М6, М9, М9 eco,
Т105Е10, Т106Е10 Т104Е15, Т107Е15,
Т109Е15, Т106Е20, Т110Е20, Т112Е20
к трёхфазной сети и пульту
