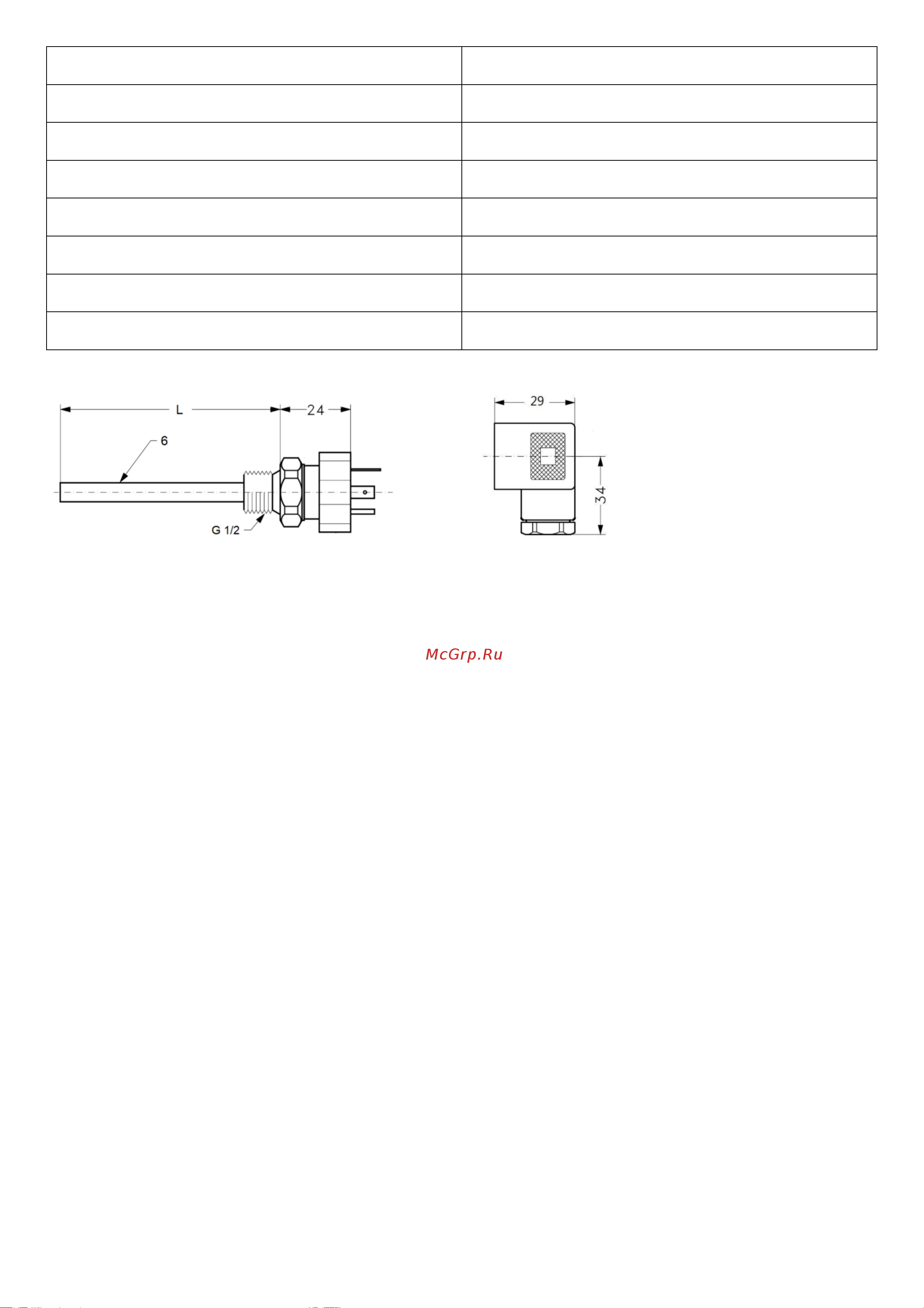

Габаритные и присоединительные размеры, мм:

4. Указания по монтажу и наладке

4.1. Общие указания

MBT5250R должен использоваться строго по назначению в соответствии с указанием в технической

документации. К обслуживанию MBT5250R допускается персонал, изучивший их устройство и

правила техники безопасности.

4.2. Меры безопасности

Не допускается монтаж MBT5250R в трубопровод без снятия давления в точке установки.

4.3. Подготовка к монтажу

Необходимо достать термопреобразователь сопротивления из упаковочной коробки, осмотреть его на

наличие повреждений. Убедитесь в наличии всех необходимых комплектующих, деталей и

инструментов до начала монтажа.

4.4. Монтаж и демонтаж

4.4.1. MBT5250R рекомендуется устанавливать радиально относительно трубопровода. Допускается

наклонная установка навстречу потоку рабочей среды под углом 45-90° от оси трубопровода. Также

допускается монтаж MBT5250R в изгибе колена по оси трубопровода и в расширителе.

При выборе варианта расположения термопреобразователь сопротивления в трубопроводах

рекомендуется руководствоваться ГОСТ Р 8.740-2011(п. 9.2.4.).

Диаметр гильзы, мм 6

Длина погружной части гильзы, мм 250

Электрическое присоединение DIN 43650

Технологическое присоединение G 1/2

Схема подлючения 2-x проводная

Диапазон температур окружающей среды, °С -40...+140С

Класс защиты IP65

Масса не более, кг 0,4

Страница 3 из
