Рис.4.4.1.

4.4.2. Рекомендуемая глубина погружения MBT5250R равна половине диаметра трубопровода.

4.4.3. Крепление MBT5250R в патрубке допускается только с применением гаечного ключа. Момент

затяжки, прикладываемый к штуцеру, не должен превышать 50Нм. Категорически запрещается

прикладывать усилие к соединительной головке MBT5250R.

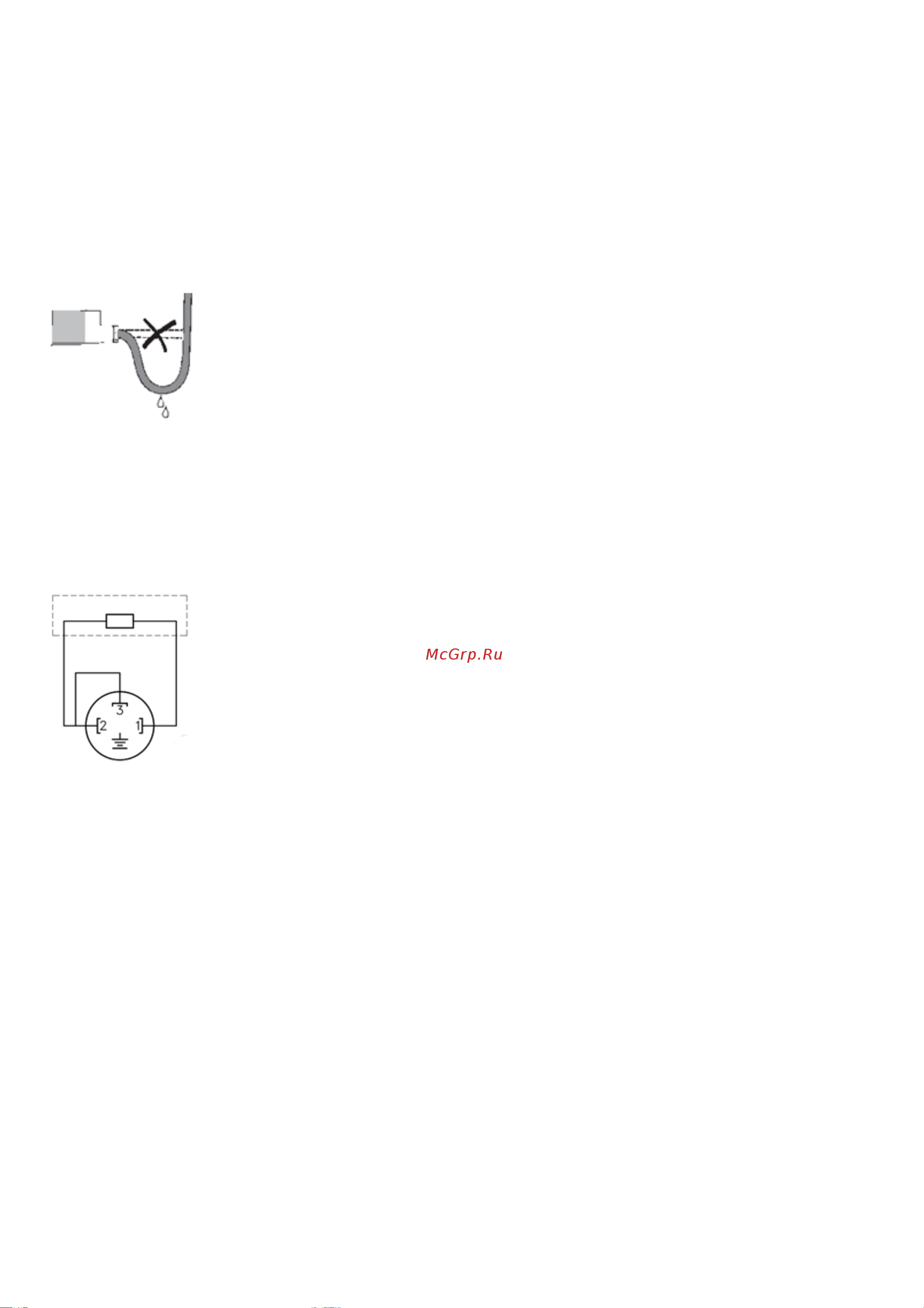

4.4.4. Для предотвращения попадания влаги в штекер MBT5250R через кабельный ввод электрический

кабель должен быть закреплен по всему диаметру и установлен так, как это показано на рис.4.4.4.

Рис.4.4.4.

4.4.5. Подключение осуществляется по двухпроводной схеме с тремя клеммами. Клемма «на землю» не

присоединяется (рис.4.4.5).

Рис.4.4.5.

4.5. Наладка и испытания

Не требуются.

4.6. Пуск (опробование)

Подключить MBT5250R к измерительной схеме. После установления состояния теплового равновесия

между MBT5250R и измеряемой средой (время выдержки MBT5250R не менее 30 мин)

термопреобразователь сопротивления готов к работе.

4.7. Регулирование

Не требуется.

4.8. Комплексная проверка

Не требуется.

4.9. Обкатка

Не требуется.

5. Использование по назначению

5.1. Эксплуатационные ограничения

Несоблюдение параметров, указанных в технических характеристиках, может привести к выходу

изделия из строя или нарушению требований безопасности.

5.2. Подготовка изделия к использованию

Перед использованием необходимо провести визуальный осмотр изделия на наличие видимых

дефектов.

5.3. Использование изделия

Номинальная статическая характеристика MBT5250R соответствует Pt100 или Pt1000 в зависимости от

модификации. Зависимость сопротивления от температуры рассчитывается по формулам согласно

Страница 4 из
