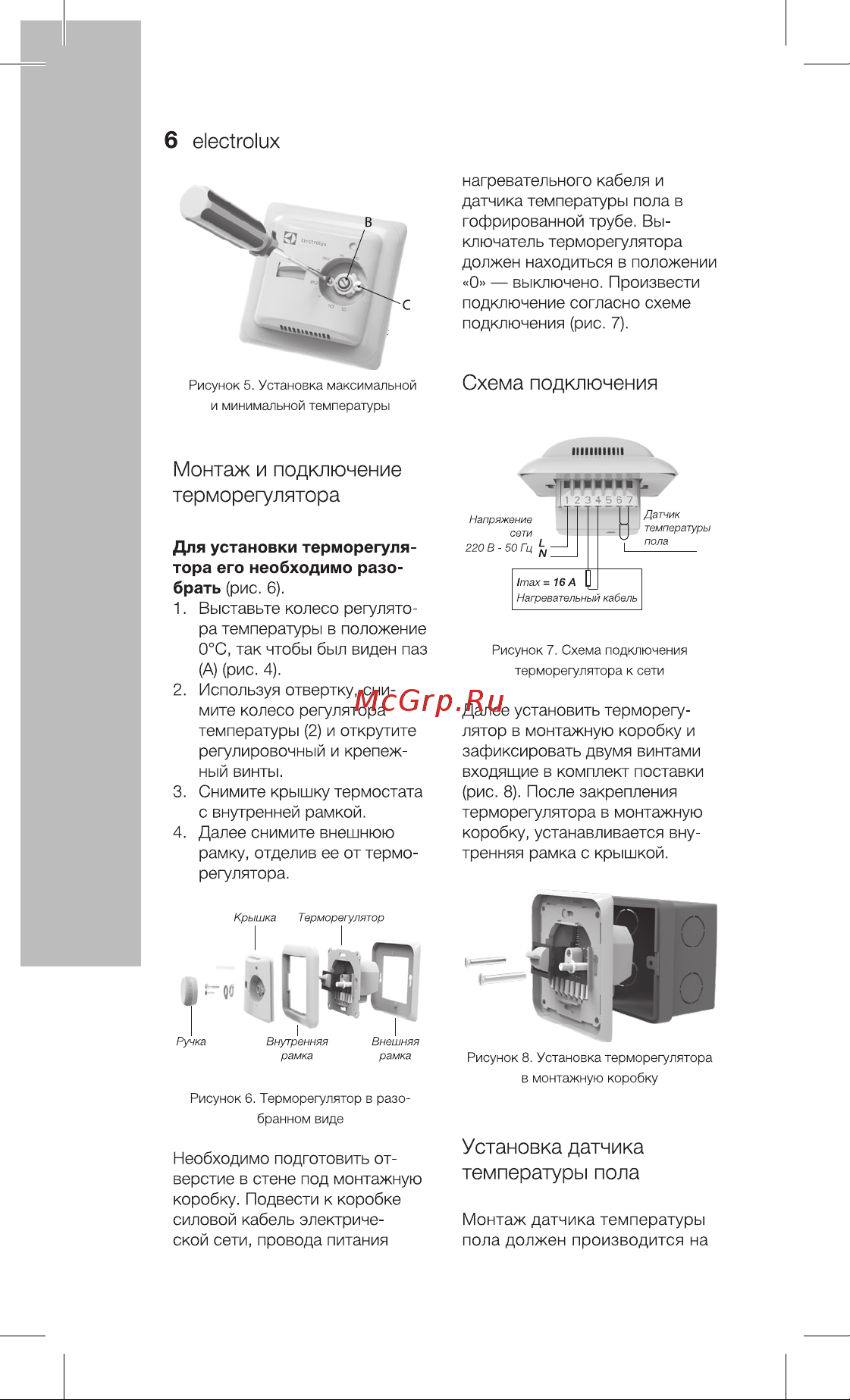

6 е1есДо1их нагревательного кабеля и датчика температуры пола в гофрированной трубе Вы ключатель терморегулятора должен находиться в положении О выключено Произвести подключение согласно схеме подключения рис 7 Рисунок 5 Установка максимальной Схема подключения и минимальной температуры П1111111Н1 Монтаж и подключение терморегулятора Для установки терморегуля тора его необходимо разо брать рис 6 1 Выставьте колесо регулято ра температуры в положение 0 С так чтобы был виден паз А рис 4 2 Используя отвертку сни мите колесо регулятора температуры 2 и открутите регулировочный и крепеж ный винты 3 Снимите крышку термостата с внутренней рамкой 4 Далее снимите внешнюю рамку отделив ее от термо регулятора к 1 _ тех 16 А Нагревательный кабель Рисунок 7 Схема подключения терморегулятора к сети Далее установить терморегу лятор в монтажную коробку и зафиксировать двумя винтами входящие в комплект поставки рис 8 После закрепления терморегулятора в монтажную коробку устанавливается вну тренняя рамка с крышкой Терморегулятор внутренняя рамка внешняя рамка Рисунок 8 Установка терморегулятора в монтажную коробку Рисунок 6 Терморегулятор в разо бранном виде Необходимо подготовить от верстие в стене под монтажную коробку Подвести к коробке силовой кабель электриче ской сети провода питания Установка датчика темпера ры пола Монтаж датчика температуры пола должен производится на
