Сертификат соответствия представлен

на официальном сайте производителя

Соответствует требованиям Технического

регламента Таможенного союза:

ТР ТС 004/2011 «О безопасности низковольтного

оборудования», ТР ТС 020/2011 «Электромагнитная

совместимость технических средств»

ТУ 26.51.70-001-46878736-2022

Подключение терморегулятора должно

производиться квалифицированным электриком.

Не подключайте вместо датчика сетевое напряжение

230 В (приводит к выходу из строя терморегулятора).

Перед началом монтажа (демонтажа) и подключением

(отключением) терморегулятора, отключите напряжение

питания, а также действуйте в соответствии

с «Правилами устройства электроустановок».

Не погружайте датчик с соединительным проводом

в жидкие среды. Не включайте терморегулятор в сеть

в разобранном виде. Исключите попадания влаги на него.

Не храните, не используйте в пыльных местах.

Не подвергайте терморегулятор экстремальным темпе-

ратурам (ниже –5 °С или выше +40 °С) и повышенной

влажности Не чистите терморегулятор химикатами..

Не разбирайте ине ремонтируйте терморегулятор.

Не превышайте предельные значения тока и мощности.

Для защиты от перенапряжений, вызванных разрядами

молний, используйте грозозащитные разрядники.

Оберегайте детей от игр с работающим устройством,

это опаcно. Не сжигайте и не выбрасывайте

терморегулятор вместе с бытовыми отходами. После

окончания срока службы терморегулятор утилизируется

согласно действующего законодательства.

Транспортировка терморегулятора осуществляется

любым транспортом вупаковке, обеспечивающей

сохранность изделия. Срок годности не ограничен,

не содержит вредных веществ.

Меры безопасности

Эксплуатация

Пункт меню выбирайте кнопкой «≡» (см. Табл. 1).

Для изменения параметров нажимайте « » и « ».

Первое нажатие — параметр мигает, следующее —

изменяется. Через 3 сек. после нажатия — возврат

к индикации текущей температуры. Когда кнопки

ненажимаются, яркость экрана снижается до 30 %.

c2.5 230109

П : ООО «ВЭЛРОК»роизводитель

309182, РФ, Белгородская обл., г. Губкин,

территория промзона Южные Коробки

ул. Транспортная, 4б

info@welrok.com

Возможные неполадки, причины

и пути их исправления

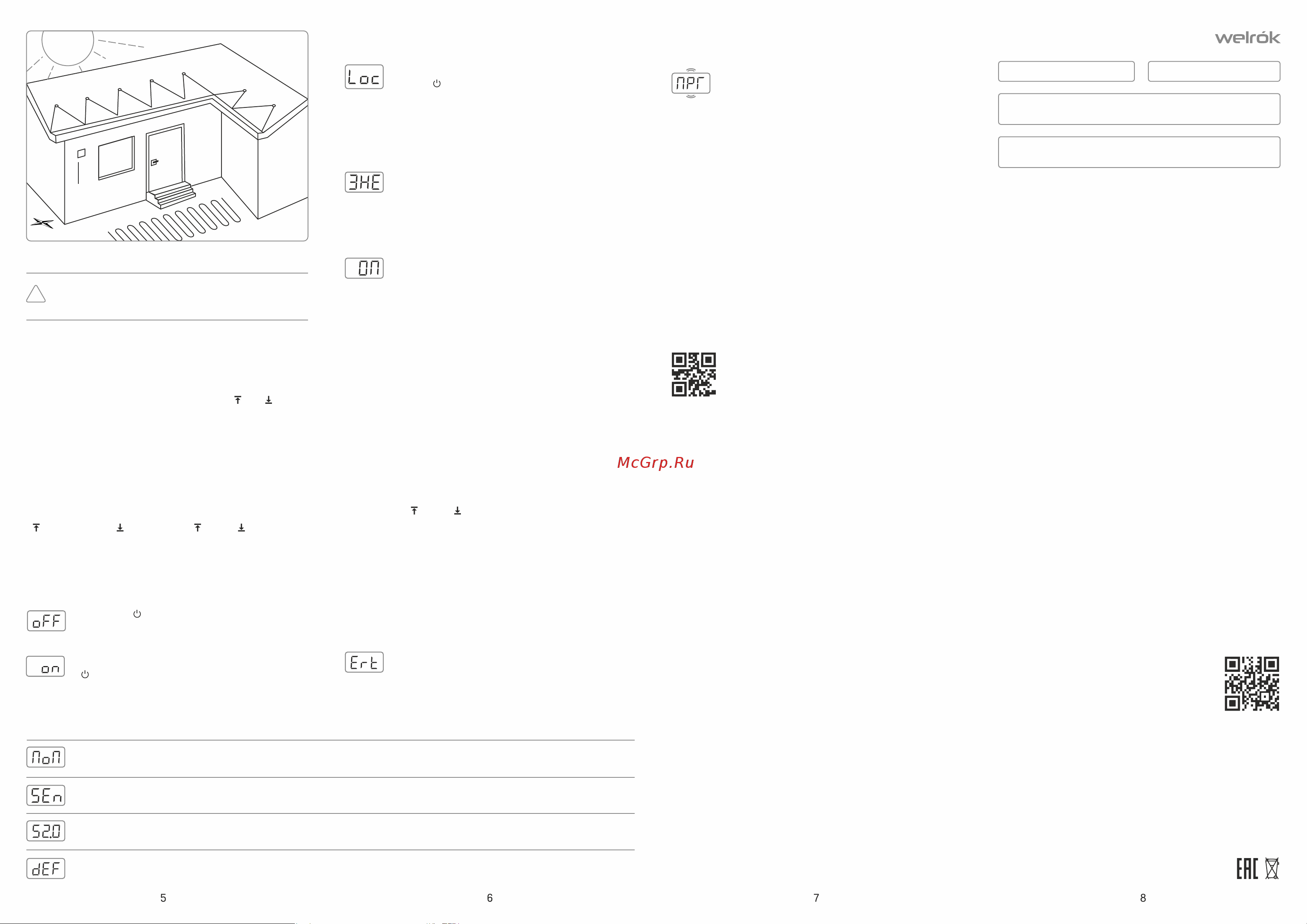

Рисунок 1. Монтаж датчика температуры воздуха

Обеспечьте возможность беспрепятственной

замены датчика вбудущем

Температура уставки

(завод. настр.: ий предел 5 °C ий – 10 °C)верхн ; нижн

Для просмотра верхнего предела, нажмите кнопку

« » нижнего — « ». Кнопками « » или « » измените ,

мигающее значение. Если температура датчика

находится в установленных пределах, включается

нагрузка и загорается красный индикатор.

Контакты

Условия гарантии

Гарантийный талон

продавец,

печать:

контакт владельца

для сервисного центра:

м.п.

серийный №:

дата продажи:

Техподдержка Welrok

в Тelegram-боте

или по support@welrok.com

Гарантия на устройства Welrok действует

60 месяцев с момента продажи при условии

соблюдения инструкции, а также условий

транспортировки и хранения. Гарантия для изделий

без гарантийного талона считается от даты

производства, которая указывается на корпусе

устройства.

Если ваше устройство не работает должным образом,

рекомендуем сначала ознакомиться с разделом

«Возможные неполадки». В большинстве случаев

эти действия решают все вопросы. Если устранить

неполадку самостоятельно не удалось, отправьте

устройство в сервисный центр или обратитесь

в торговую точку, где было приобретено устройство.

При обнаружении в вашем устройстве неполадок,

возникших по нашей вине, мы выполним гарантийный

ремонт или гарантийную замену устройства в течение

14 рабочих дней.

Производитель не несет гарантийные

обязательства, если:

• на устройстве присутствуют следы влаги

или механические повреждения;

• ремонт устройства выполняет сторонняя организация;

• к повреждению устройства привело нарушение

его паспортных значений, неправильное обращение

или попадание сторонних предметов внутрь.

welrok.com

Нагрузка работает, экран отображает «ЗНЕ».

Причина: короткое замыкание в цепи датчика.

Необходимо: устранить КЗ в цепи датчика.

Иначе контроль температуры нагрева недоступен.

Пункт меню

Таблица 1

Удерживайте «≡»

Примечание

Поправка температуры пола

(завод. 0, диап. ±5,0 °С, шаг 0,1 °С)

Просмотр

версии прошивки

Сброс на заводские

настройки

6 сек

12 сек

18 сек

Производитель может изменять прошивку с целью

улучшения характеристик терморегулятора.

После отпускания кнопки, терморегулятор сбросит

все настройки до заводских иперезагрузится.

При необходимости воспользуйтесь поправкой в отобра

жении температуры на экране терморегулятора.

Блокировка кнопок

(защита от детей ивобщественных местах)

Для ировки разблокировки удерживайтеблок /

« » и « » 6 сек. до появления «Loc» / «oFF». ≡

Нагрузка работает, экран отображает «OП».

Терморегулятор в Режиме процентного управления

нагрузки. Контроль температуры нагрева недоступен.

Возможная причина: неправильное подключение,

повреждение цепи датчика или температура вышла

за измеряемые пределы (–30...+90 °С).

Необходимо: проверить место соединения датчика

температуры к терморегулятору и его цепь, отсутствие

механических повреждений по всей длине соединитель-

ного провода, а также отсутствие силовых проводов,

которые близко проходят.

Режим процентного управления обеспечивает работу

нагрузки при повреждениях датчика: в30-минутном

циклическом интервале включает нагрузку на заданное

время, остальное время нагрузка выключена. Процент

времени работы нагрузки можно задать от 0 до 90 %

с помощью « » или « ». При первом включении  

процент времени работы нагрузки равен 0 % «0П».

Если установить 50 % «50П», нагрузка в 30-минутном

интервале времени будет включена на 15 минут.

Нагрузка выключена, экран и индикатор несветятся.

Возможная причина: отсутствует напряжение питания.

Необходимо: убедиться в наличии напряжения питания.

Если оно есть, обратитесь в сервисный центр.

Нагрузка не работает, на экране мигает «ПРГ».

Каждые 5 секунд экран отображает «Ert».

Причина: обрыв или КЗ датчика внутреннего перегрева.

датчик

температуры

воздуха

Переход в спящий режим

Удержите « » 4 сек. (экране покажет 3 чер-

точки) до появления «oFF». Для полного от-

ключения отключите автомат. выключатель.

Для выхода из спящего режима удерживайте

« » 4 сек. до появления на экране «on».

Температура внутри корпуса превысила 85°С,

сработала защита от внутреннего перегрева.

Возможная причина: внутренний перегрев терморегуля-

тора, к которому могут привести: плохой контакт в клем-

мах терморегулятора, высокая температура окружающей

среды, превышение мощности коммутируемой нагрузки

или неправильно выбрано сечение проводов.

Необходимо: проверить затяжку силовых проводов

в клеммах терморегулятора, убедиться, что мощность

коммутируемой нагрузки не превышает допустимую,

сечение проводов для подключения выбрано верно.

Защита от внутреннего перегрева. Когда температура

внутри корпуса будет ниже 80 °С, терморегулятор возоб-

новит работу. При срабатывании защиты более 5 раз под-

ряд терморегулятор блокируется пока температура внут-

ри не будет ниже 80 °С и не будет нажата одна из кнопок.

Необходимо: отправить терморегулятор в сервис,

или контроль за перегревом осуществляться не будет.

9 сек

Выбор типа датчика

(завод. настр. «10r»)

Терморегулятор поддерживает типы аналоговых

датчиков: 4.7, 6.8, 10, 12, 15, 33, 47 кОм при 25 °С.
