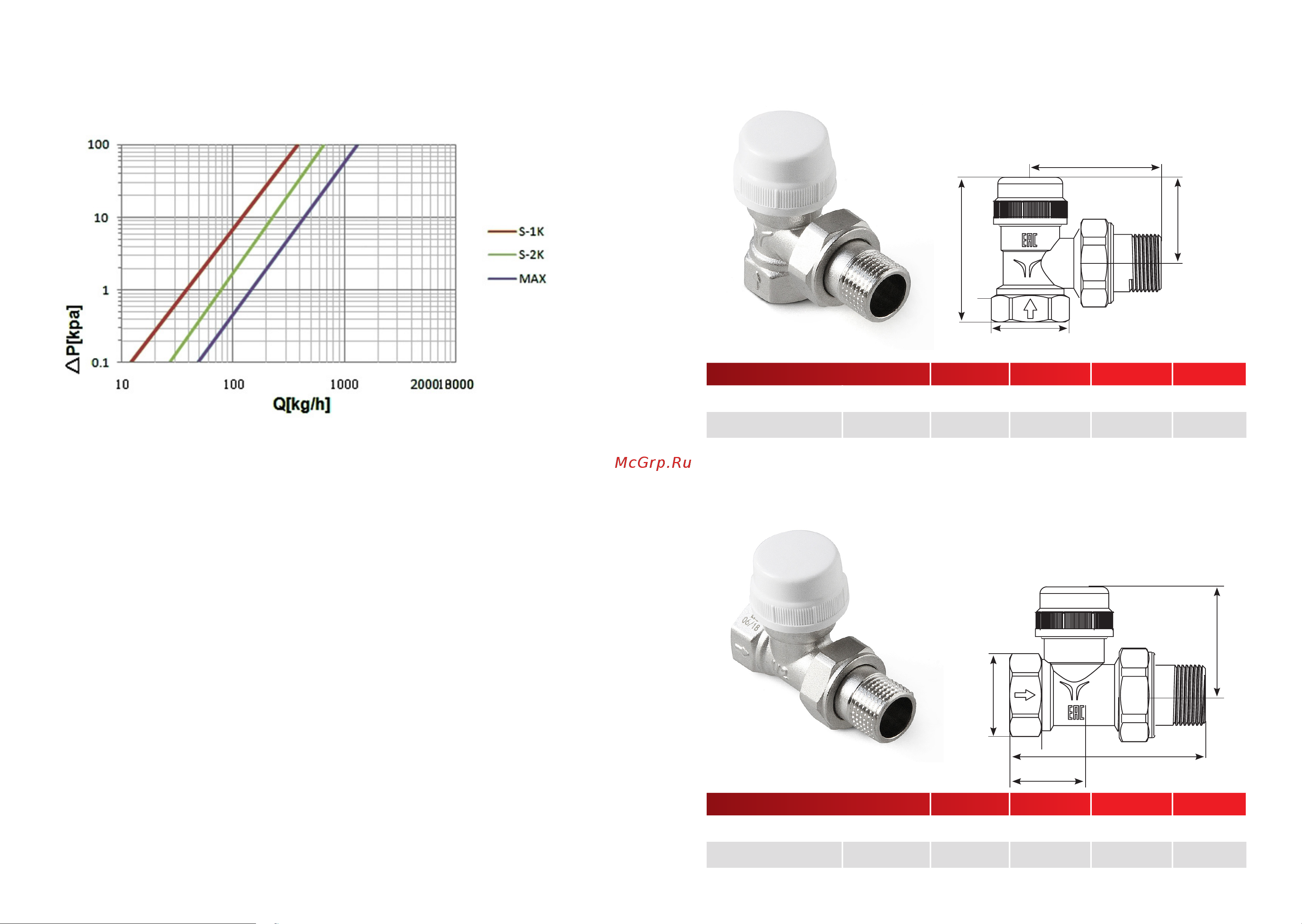

4.График зависимости потери

давления от расхода

5.Указания по монтажу

1. Клапан должен монтироваться таким образом, чтобы на него не передавались продольные,

поперечные усилия и моменты от трубопровода.

2. При использовании термостатической головки или сервопривода, колпачок ручной регулировки

должен быть снят.

3. Направление потока теплоносителя должно совпадать с направлением стрелки на корпусе клапана.

Терморегулятор устанавливается на входе теплоносителя в нагревательный прибор.

4. Использование при монтаже клапана рычажных ключей не допускается.

5. Клапан может регулироваться вручную (колпачком) и автоматически

(термоголовка или сервопривод)

6. Клапаны могут устанавливаться в любом монтажном положении. При использовании термоголовки

без выносного датчика не рекомендуется использовать монтажное положение термоголовкой вверх.

7. При монтаже клапана первым к трубопроводу или прибору присоединяется патрубок полусгона.

Перед монтажом полусгона необходимо удостовериться в наличии и целостности резинового

уплотнительного кольца.

8. Монтаж патрубка полусгона производится с помощью специального сгонного ключа.

Расход,

Падение давления

на клапане

6. Габаритные размеры

Клапан

термостатический

угловой

Код Размер G A, мм В, мм

С, мм D, мм

INS103ST12x 1/2" 72±2 45 - 48

INS104ST34x 3/4" 83

45,5 - 48,5

27,8

12,5

Код Размер G A, мм В, мм

С, мм D, мм

INS101AT12x 1/2" 60 - 63 52±2

INS104ST34x 3/4" 65 - 68

58,5±2

12,5

Клапан

термостатический

прямой
