Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
STOUT Редакция № 4 Дата: 17.05.2021
3

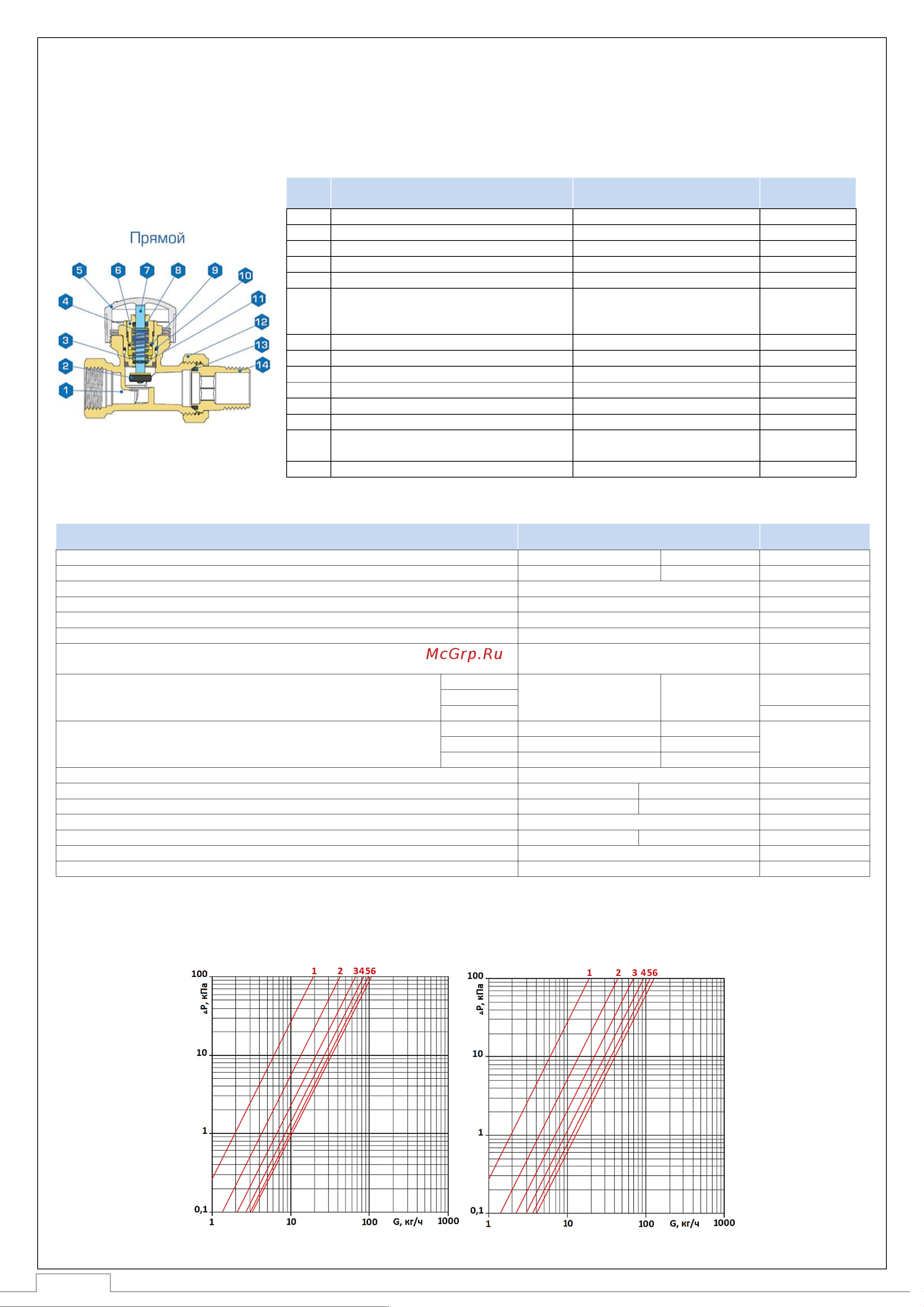

3.1. КОНСТРУКТИВНЫЙ ЧЕРТЁЖ (ДЕТАЛИРОВКА)
На рисунке ниже, представлено устройство прямого терморегулирующего клапана STOUT.
Внутреннее устройство осевого и углового клапанов такое же, как у прямого.
№
ПОЗ.
НАИМЕНОВАНИЕ ДЕТАЛИ
МАТЕРИАЛ
ПРИМЕЧАНИЕ
1
Корпус
Латунь никелированная CW 617 N
UNI EN 12165-98
2
Затвор
EPDM
3
Уплотнительное кольцо штока
PTFE
UNI EN 12164-98
4
Возвратная пружина
Сталь нержавеющая AISI 302
5
Регулировочная рукоятка колпачок
ABS
Ral 9010
6
Корпус сальника, совмещенный с
устройством ограничения максимальной
перепускной способности крана
Латунь CW 614 N
7
Шток
Сталь нержавеющая AISI 304
8
Сальниковое уплотнение
EPDM
9
Уплотнительное кольцо корпуса сальника
EPDM
10
Уплотнительное кольцо клапанной вставки
EPDM
11
Клапанная вставка
Латунь CW 614 N
UNI EN 12164-98
12
Накидная гайка
Латунь никелированная CW 617 N
UNI EN 12165-98
13
Уплотнительное кольцо
присоединительного патрубка
PTFE
14
Резьбовой присоединительный клапан
Латунь никелированная CW 617 N
UNI EN 12165-98
3.2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЗНАЧЕНИЕ
ПРИМЕЧАНИЕ
Номинальный диаметр DN, мм
15
20
Исполнение
Прямой, угловой, осевой
Прямой, угловой
Комплектация
С защитным колпачком
Рабочее давление PN, бар
10
Пробное давление Р
пр
, бар
15
Максимальная рабочая температура теплоносителя Т
макс
,
о
С
100
Максимально допустимый перепад давлений на клапане, преодолеваемый
термоголовкой ΔР
макс
, бар
1
Размер присоединительной резьбы, дюймы
R
1/2"
3/4"
EN 10226-1 (ISO 7/1)
Rp
G
UNI ISO 228/1
Условная пропускная способность K
vs
, (м
3
/ч)
Прямой
1,25
2,7
Без
термоголовки
Угловой
1,45
2,5
Осевой
1,75
-
Тип и размер резьбы под термоголовку, мм
М 30х1,5
Момент затяжки накидной гайки (не более), Нм
25
28
Момент затяжки корпуса клапана на трубе (не более), Нм
25
28
Момент поворота регулирующей рукоятки клапана (не более), Нм
2
Изгибающий момент для корпуса клапана (не более), Нм
120
180
UNI EN 215: 2007
Температура окружающей среды,
о
С
От -20 до +50
Средний срок службы, лет
10
3.3. ДИАГРАММА НАСТРОЙКИ МАКСИМАЛЬНОЙ ПРОПУСКНОЙ СПОСОБНОСТИ ПРЯМОГО И УГЛОВОГО
КЛАПАНА ТЕРМОРЕГУЛЯТОРА DN 15
ПРЯМОЙ УГЛОВОЙ
