5. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

Монтаж клапанов терморегуляторов в трубопроводной системе должен выполняться

квалифицированными специалистами.

Монтаж клапанов терморегуляторов следует производить в соответствии с требованиями (СП

60.13330.2016, СП 31-106-2002, СП 73.13330.2016).

Клапаны терморегуляторов STOUT должны эксплуатироваться при давлении и температуре,

изложенных в настоящем паспорте.

Внимание! При оснащении терморегулятора термоголовкой STOUT, ось штока клапана и

термоголовки должны быть в горизонтальном положении. В этой связи, прямой клапан обычно

применяется при боковом подключении отопительного прибора к разводящим трубопроводам,

угловой – при подключении со стороны стены, а осевой клапан используется в горизонтальных

системах отопления при прокладке трубопроводов под радиатором или в полу.

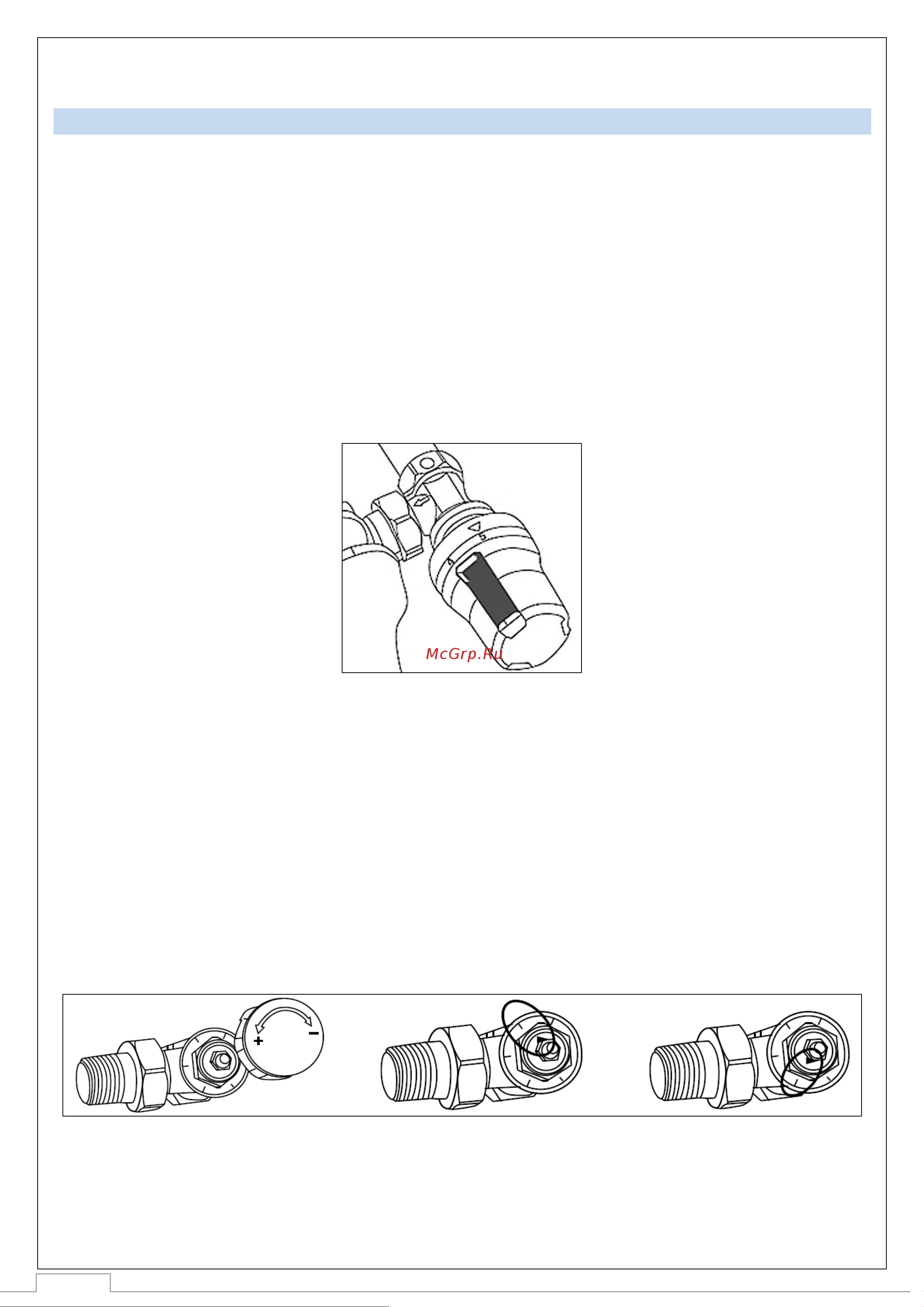

МОНТАЖНОЕ ПОЛОЖЕНИЕ ТЕРМОГОЛОВКИ И КЛАПАНА ТЕРМОРЕГУЛЯТОРА

Для гидравлической балансировки системы отопления перед, установкой термоголовок,

необходимо выполнить преднастройку клапанов терморегуляторов в соответствии с проектными

данными. При этом могут быть использованы настройки максимальной пропускной способности.

Преднастройка клапана производится в следующей последовательности:

1. Снять с клапана защитный колпачок;

2. вращением гайки сальникового блока (торцевым 8 мм ключом) по часовой стрелке полностью

закрыть клапан, запомнив риску вокруг штока клапана, на которую указывает метка на гайке. Эта

риска соответствует настройке «0», а каждая последующая риска будет соответствовать

настройкам «1», «2», «3», «4», «5» и «6»;

3. отвернуть гайку против часовой стрелки до совмещения метки на ней с риской, соответствующей

проектному номеру настройки;

4. поставить на место защитный колпачок или установить термоголовку.

Не отвинчивайте гайку более 3-х оборотов от полного закрытия. В этом положении клапан

находится в полностью открытом положении. Пример предварительной настройки показан на

рисунке.

Внимание! Отключение отопительного прибора при его демонтаже термоголовкой не допускается!
