ЭКСПЛУАТАЦИЯ

Замена патрона

Крепежное приспособление головки шпинделя имеет

цилиндрическую форму. Ослабьте три установочных винта и

гайки (А, Рис. 13, показаны только два) на фланце патрона

токарного станка и удалите патрон. Установите новый

патрон и зафиксируйте его, используя те же установочные

винты и гайки.

Установка инструмента

Зажмите токарный резец в держателе.

Резец должен быть зажат плотно. Во время работы при

стружкообразовании инструмент имеет тенденцию

прогибаться под усилием реза. Для достижения наилучших

результатов, вылет резца не должен превышать 3/8 дюймов.

Угол резки является правильным, когда режущая кромка

находится на одной линии с центральной осью

обрабатываемой детали. Надлежащая высота инструмента

может быть достигнута путем сравнения острия резца с

острием центра, установленного в задней бабке. При

необходимости используйте стальные распорные прокладки

под инструмент, чтобы получить требуемую высоту. (Рис.

14).

Переключение скорости

1. Вывинтите два крепежных винта (B, Рис. 15) и снимите

защитную крышку.

2. Отрегулируйте соответствующее положение

клиновидного ремня (С, Рис. 16).

3. Затяните натяжной шкив и снова затяните гайку.

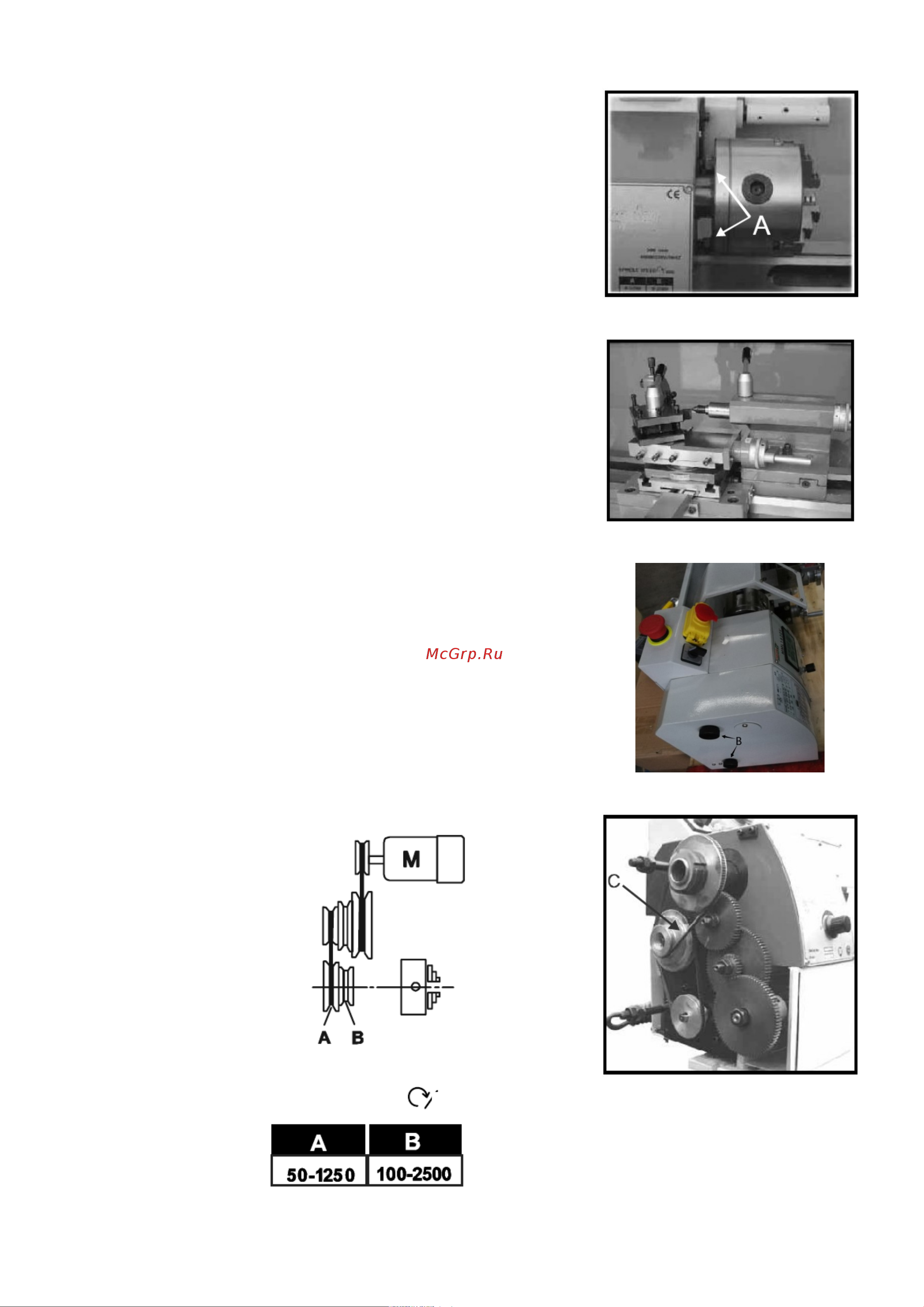

Рис. 13

Рис. 14

Рис. 15

Рис. 16

мин

СКОРОСТЬ ШПИНДЕЛЯ
