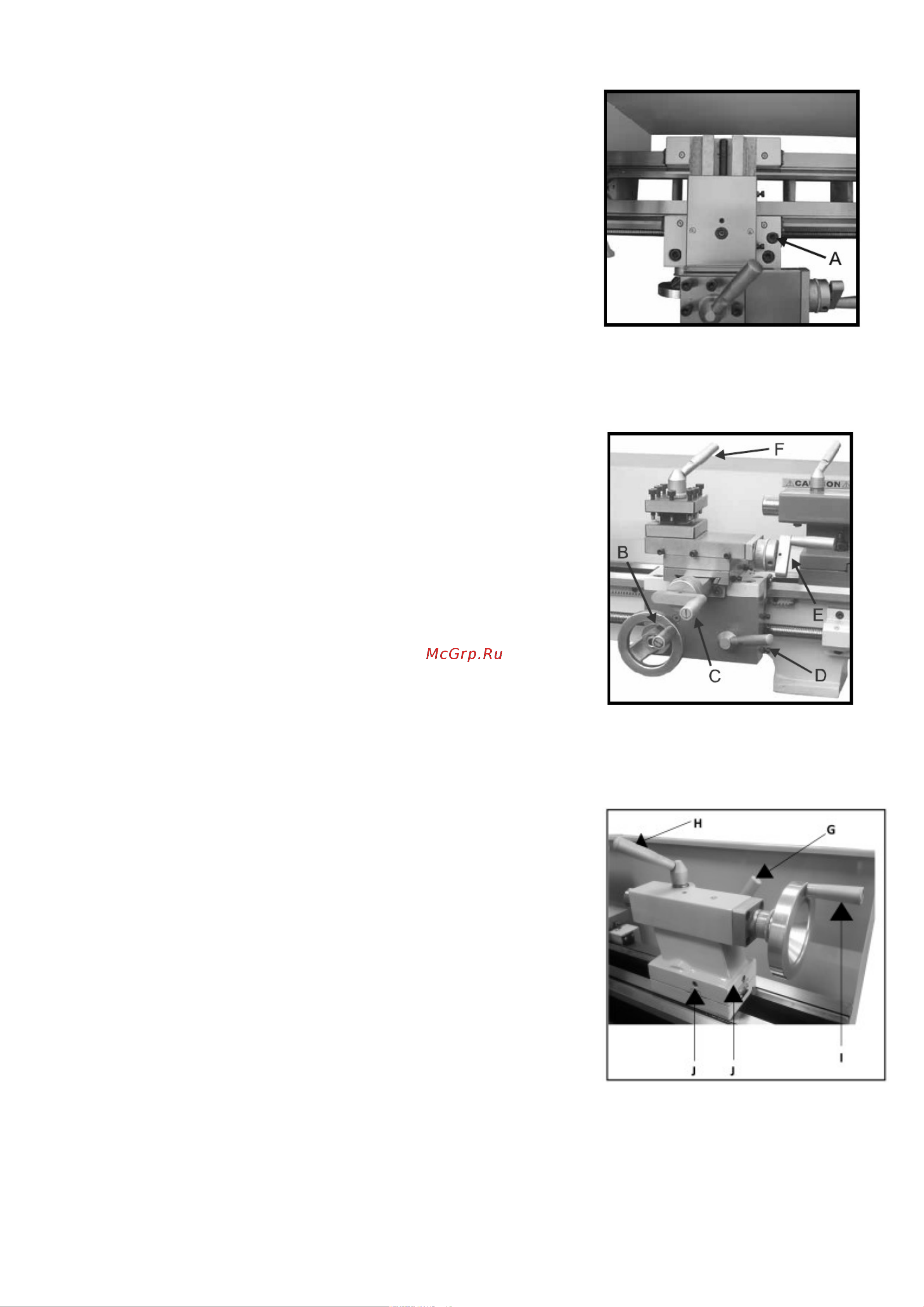

4. Фиксатор салазок

Поверните винт с шестигранной головкой (А, Рис. 10) по

часовой стрелке, чтобы заблокировать салазки. Поверните

винт против часовой стрелки и ослабьте, чтобы

разблокировать салазки.

Предупреждение: винт блокировки салазок необходимо

разблокировать перед активацией автоматической подачи, в

противном случае можно повредить токарный станок.

5. Маховик продольного перемещения (В, Рис. 11)

Посредством вращения маховика по часовой стрелке узел

фартука перемещается по направлению к задней бабке

(вправо). Посредством вращения маховика против часовой

стрелки узел фартука перемещается по направлению к

шпиндельной бабке (влево).

6. Рычаг поперечной подачи (С, Рис. 11)

Вращение по часовой стрелке способствует перемещению

поперечных салазок в заднюю часть станка.

7. Рычаг зацепления полугайки (D, Рис. 11)

Переместите рычаг вниз для зацепления. Переместите рычаг

вверх для расцепления.

8. Рычаг поперечного перемещения верхнего суппорта (Е,

Рис. 11)

Для того, чтобы переместить или зафиксировать положение

суппорта, вращайте рычаг по часовой стрелке или против

часовой стрелки.

9. Зажимной рычаг держателя инструмента (F, Рис. 11)

Вращайте против часовой стрелки, чтобы ослабить и по

часовой стрелке, чтобы затянуть. Вращайте держатель

инструмента при разблокированном рычаге.

10. Зажимной винт задней бабки (G, Рис. 12)

Вращайте рычаг по часовой стрелке, чтобы заблокировать, и

против часовой стрелки, чтобы разблокировать.

11. Зажимной рычаг пиноли задней бабки (H, Рис. 12)

Вращайте рычаг по часовой стрелке, чтобы заблокировать

шпиндель, и против часовой стрелки, чтобы разблокировать.

12. Маховик перемещения пиноли задней бабки (I, Рис.

12)

Вращайте по часовой стрелке для выдвижения пиноли.

Вращайте против часовой стрелки, чтобы втянуть пиноль.

13. Регулятор смещения задней бабки (J, Рис. 12)

Два установочных винта, расположенных на опоре задней

бабки, используются для смещения задней бабки с целью

резки конуса. Ослабьте стопорный винт на торце задней

бабки. Ослабьте один боковой установочный винт, затягивая

другой, пока на шкале не появится нужное значение

смещения. Затяните стопорный винт.

Рис. 10

Рис. 11

Рис. 12
