Ходовой винт

Ходовой винт (А, Рис. 7) установлен в передней части

станины станка. Она подсоединена слева к редуктору для

автоматической подачи и поддерживается подшипниками

на обоих концах. Шестигранная гайка (В, Рис. 7) на правом

конце предназначена для регулировки зазора винтовой

передачи.

Задняя бабка (Рис. 8)

Задняя бабка перемещается по V-образным направляющим,

и ее можно зафиксировать в любом месте. Задняя бабка

имеет мощный шпиндель с отверстием для конуса Морзе

№2 и градуированную шкалу. Шпиндель можно

зафиксировать в любом месте с помощью прижимного

рычага. Шпиндель перемещается с помощью маховика на

торце задней бабки.

ПРИМЕЧАНИЕ:

На краю токарного станка должен быть установлен

крепежный винт (С, Рис. 8), чтобы предотвратить падение

задней бабки со станины станка.

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

1. Кнопка аварийной остановки, выключатель ON/OFF

(ВКЛ./ВЫКЛ) (D, Рис. 9)

Станок включается и отключается с помощью кнопки

ON/OFF (ВКЛ/ВЫКЛ). Она способствует замедлению всех

функций станка до остановки. Чтобы снова запустить

станок, поднимите крышку и нажмите на кнопку ON (ВКЛ).

2. Переключатель на два положения (E, Рис. 9)

После включения станка поверните выключатель в

положение «F» для вращения шпинделя против часовой

стрелки (вперед). Поверните выключатель в положение «R»

для вращения шпинделя по часовой стрелке (назад).

Положение «0» - это ВЫКЛ., и шпиндель остается в режиме

ожидания.

3. Переключатель управления переменной скорости (F.

Рис. 9)

Поверните выключатель по часовой стрелке, чтобы

увеличить скорость шпинделя. Поверните выключатель

против часовой стрелки, чтобы уменьшить скорость

шпинделя. Возможный диапазон скорости зависит от

положения приводного ремня.

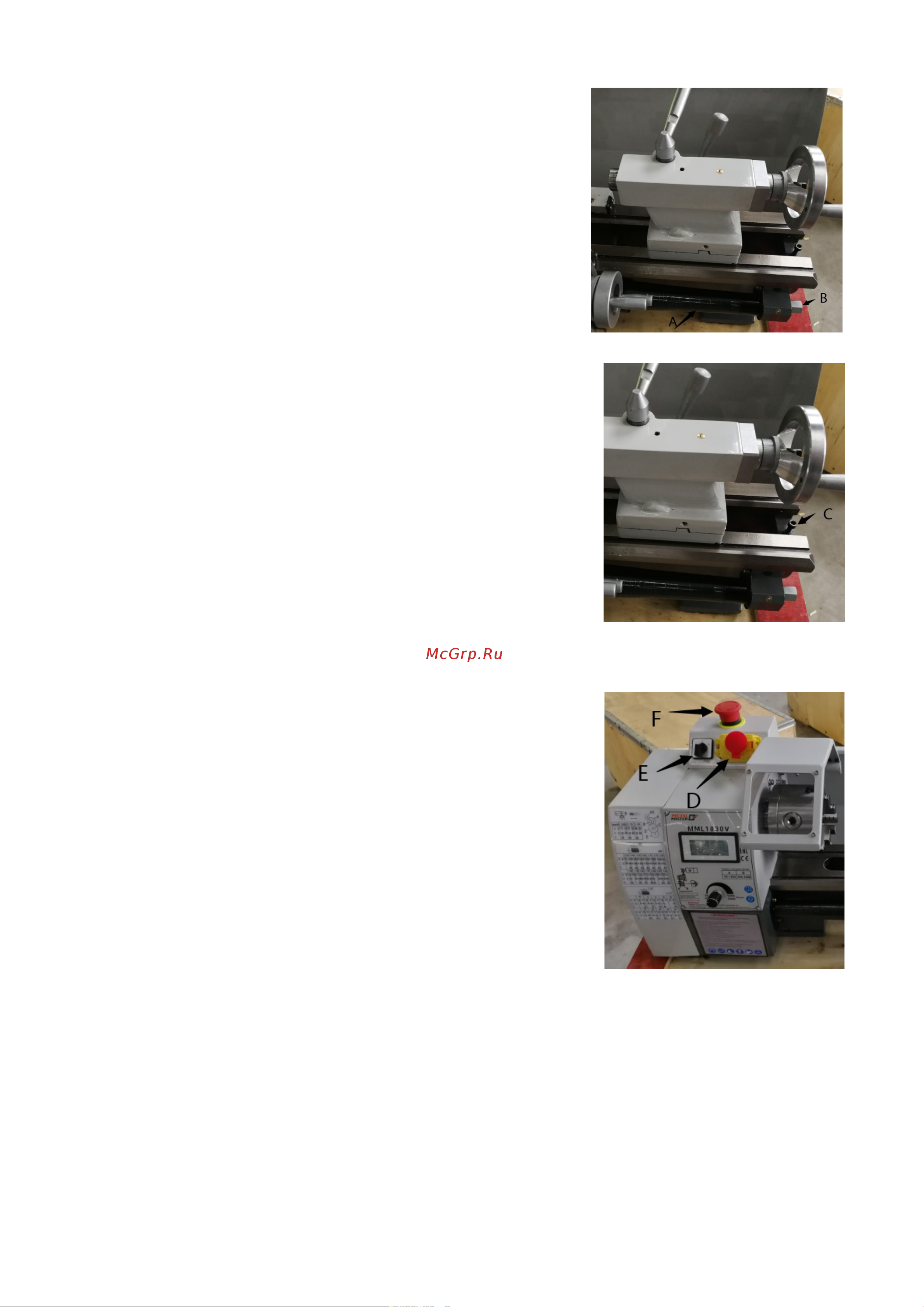

Рис. 7

Рис. 8

Рис. 9
