ОБЩЕЕ ОПИСАНИЕ

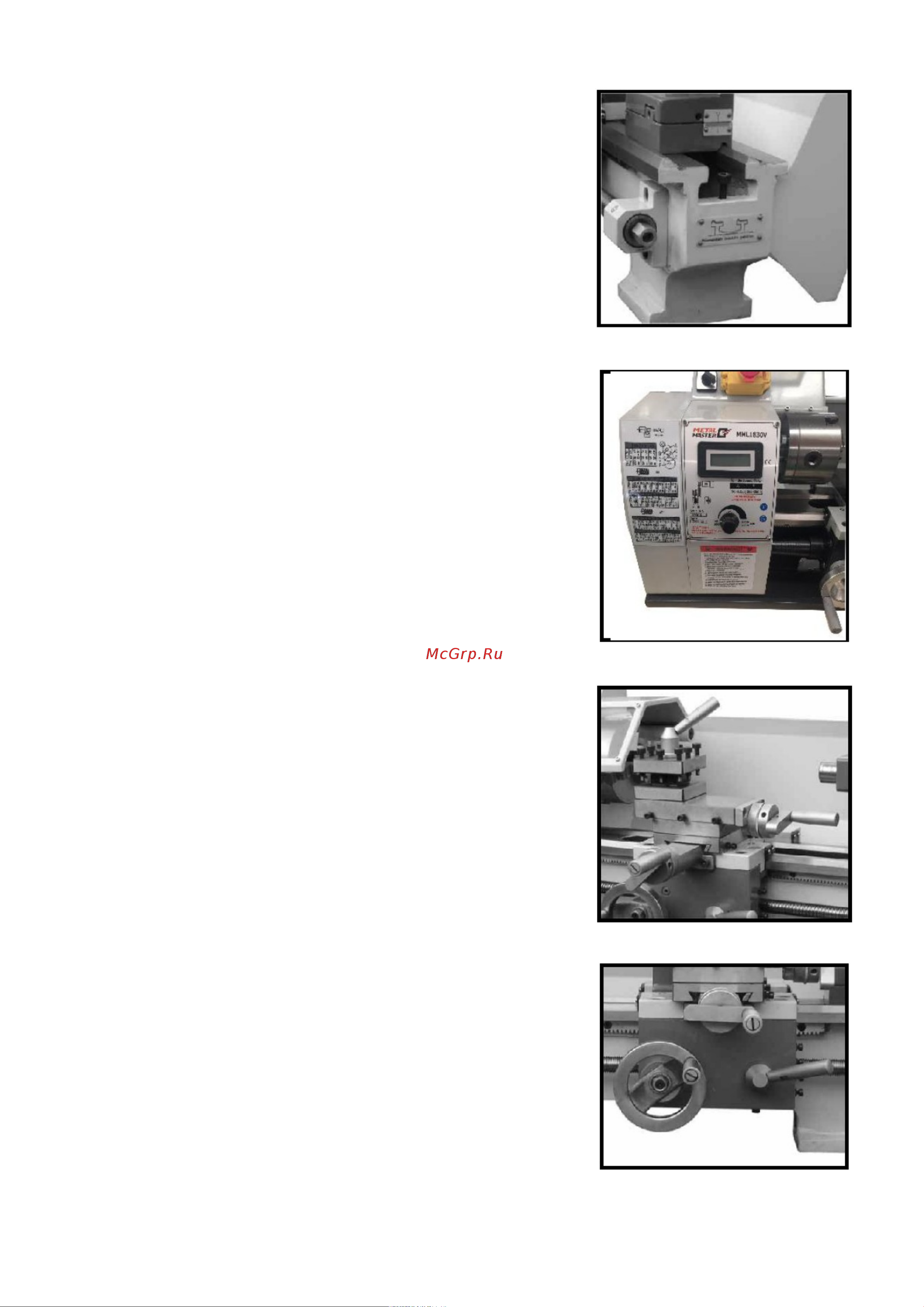

Станина станка (Рис. 3)

Станина токарного станка выполнена из

высококачественного чугуна. Пониженная вибрация и

жесткость достигаются за счет объединения высоких стоек

и прочных поперечных ребер. Станина объединяет

шпиндельную бабку и узел привода для крепления салазок

и ходового винта. Две прецизионные отшлифованные V-

образные направляющие, усиленные путем термической

закалки и шлифовки, являются точными направляющими

для салазок и задней бабки. Главный двигатель установлен

в задней части левой стороны станины.

Шпиндельная бабка (Рис. 4)

Шпиндельная бабка отлита из высококачественного чугуна,

устойчивого к вибрационным нагрузкам. Она крепится к

станине с помощью четырех винтов. В шпиндельной бабке

установлен главный шпиндель с двумя прецизионными

коническими роликовым подшипниками и приводной блок.

Главный шпиндель передает крутящий момент в процессе

токарной обработки. Он также держит заготовку и

зажимные устройства (например, трехкулачковый патрон).

Суппорт (Рис. 5)

Суппорт выполнен из высококачественного чугуна.

Скользящие детали тщательно отшлифованы. Они

примыкают к V-образным направляющим на станине без

зазора. Нижние скользящие части можно легко и просто

отрегулировать. Поперечные салазки установлены на

суппорт и перемещаются по направляющей в виде

ласточкиного хвоста. Зазор в поперечных салазках можно

отрегулировать с помощью ребер.

Поперечные салазки перемещаются с помощью удобно

расположенного маховика. На маховике имеется кольцевая

шкала.

Четырехпозиционный держатель инструмента установлен

на верхних салазках, и он позволяет фиксировать

одновременно четыре инструмента. Чтобы привести в

рабочее положение один из четырех инструментов,

необходимо ослабить центральную зажимную рукоятку.

Фартук (Рис. 6)

Фартук крепится к станине. Он содержит полугайку с

пусковым рычагом для активации автоматической

подачи. Ребра полугайки можно отрегулировать

снаружи.

Зубчатая рейка, установленная на станине, и зубчатое

колесо, приводимое в движение маховиком,

обеспечивают быстрое перемещение фартука.

Рис. 3

Рис. 4

Рис. 5

Рис. 6
