Неподвижный люнет

Неподвижный люнет служит в качестве опоры для валов

на свободном конце задней бабки. При выполнении

многих операций использование задней бабки

недопустимо, так как она мешает токарному резцу или

сверлу и поэтому подлежит снятию со станка.

Неподвижный люнет, работающий в качестве концевой

опоры, обеспечивает отсутствие вибрации. Неподвижный

люнет крепится на направляющих станины и снизу

фиксируется стопорной планкой. Скользящие пальцы

необходимо непрерывно смазывать в точках контакта с

целью предотвращения преждевременного износа. (Рис.

30).

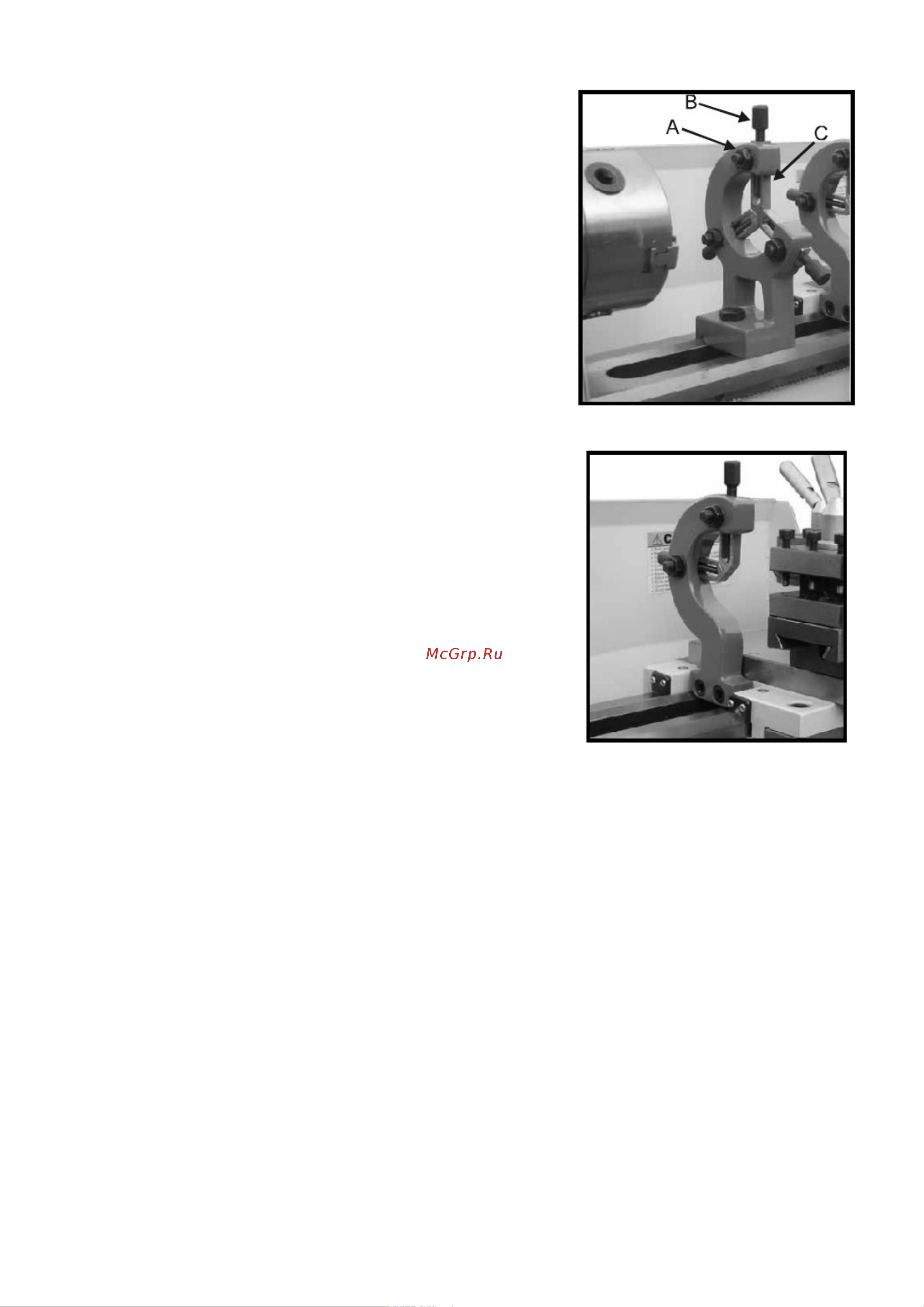

Установка неподвижного люнета

1. Ослабьте три шестигранные гайки. (А, Рис. 31)

2. Ослабьте винты с накатанной головкой (B, Рис. 31) и

отожмите скользящие пальцы (C, Рис. 31), чтобы

люнет и его пальцы можно было перемещать вокруг

заготовки. Закрепите люнет в нужном положении.

3. Затяните винты с накатанной головкой, так чтобы

неплотно прижать пальцы к заготовке. Затяните три

гайки (A, Рис. 31). Нанесите машинное масло на

точки скольжения.

4. Если после длительной эксплуатации произойдет

износ зажима, то кончики пальцев можно будет

обточить или перевальцевать.

Подвижный люнет

Подвижный люнет устанавливается на седле и следует за

движением токарного резца. Требуются только два

скользящих пальца. Место третьего пальца занимает

токарный резец. Подвижный люнет используется для

токарных работ на длинных, тонких заготовках. Он

предотвращает прогиб заготовки под давлением со

стороны токарного инструмента. (Рис. 31).

Установите пальцы вплотную к заготовке, но не слишком

плотно. Во время работы необходимо смазывать пальцы

для предотвращения преждевременного износа.

Рис. 30

Рис. 31
