РЕГУЛИРОВКА

После определенного периода времени, возможно,

потребуется скорректировать износ некоторых

подвижных компонентов.

Подшипники главного шпинделя

Подшипники главного шпинделя отрегулированы на

заводе. При появлении заметного осевого зазора после

длительной эксплуатации подшипники можно

отрегулировать.

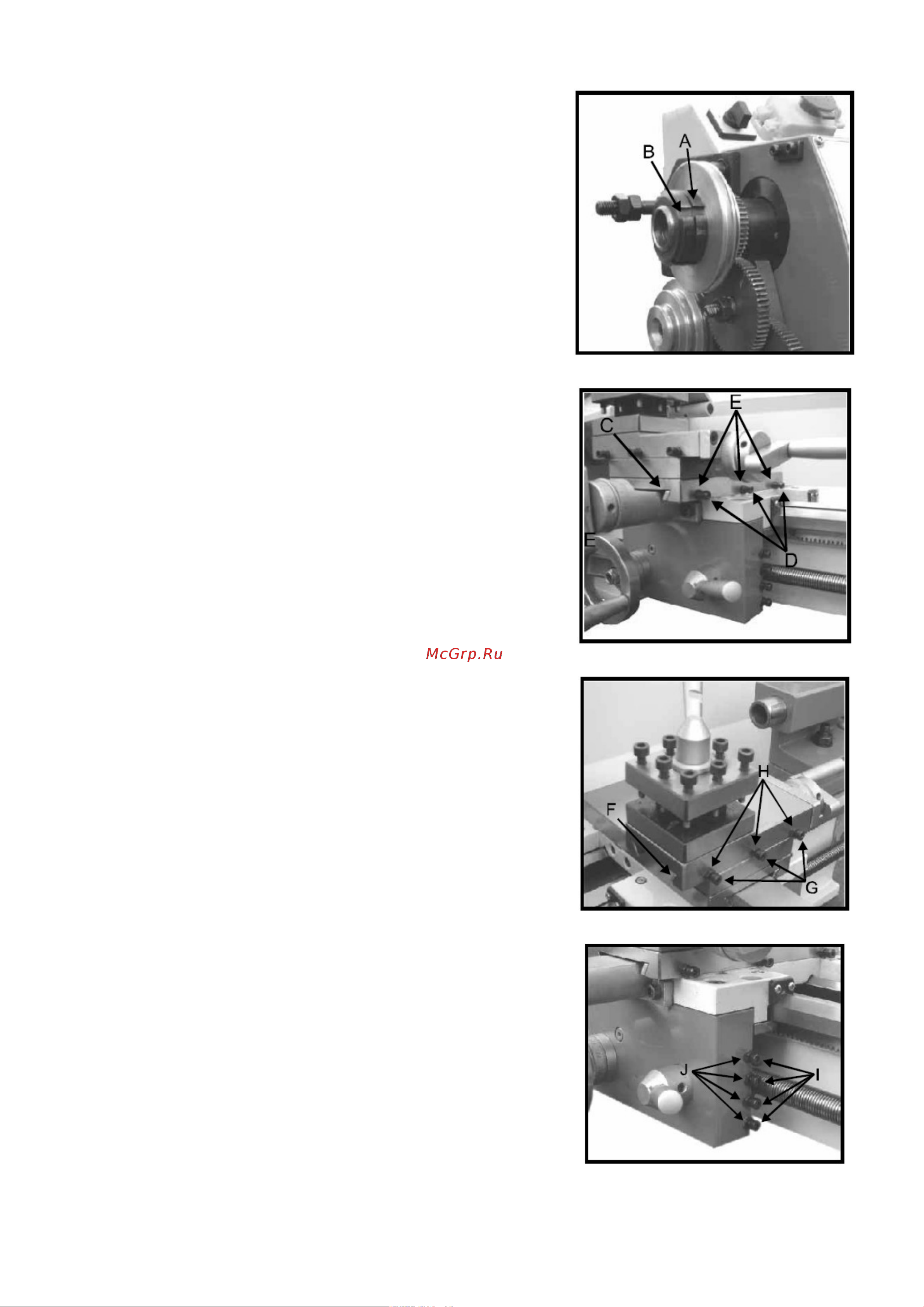

Затяните шлицевую гайку (А, Рис. 32) на задней стороне

шпинделя. Ослабьте внешнюю шлицевую гайку (В, Рис.

32). Отрегулируйте шлицевую гайку (А, Рис. 32), чтобы

устранить осевой зазор. Шпиндель должен по-прежнему

свободно вращаться. Затяните еще раз шлицевую гайку

(A, Рис. 32) и внешнюю шлицевую гайку (В, Рис. 32).

Предупреждение: чрезмерная затяжка или

предварительная нагрузка приведут к повреждению

подшипников.

Регулировка поперечных салазок

поперечные салазки оснащены направляющей планкой

(C, Рис. 33) и могут регулироваться с помощью винтов

(D. Рис. 33), оснащенных стопорными гайками. (Е, Рис.

33) Ослабьте стопорные гайки и затяните установочные

винты так, чтобы салазки перемещались свободно без

зазора. Затяните стопорные гайки, чтобы сохранить

настройку.

Регулировка верхних салазок

Верхние салазки оснащены направляющей планкой (F,

Рис. 34) и могут регулироваться с помощью винтов (G.

Рис. 34), оснащенных стопорными гайками. (Н, Рис. 34)

Ослабьте стопорные гайки и затяните установочные

винты так, чтобы салазки перемещались свободно без

зазора. Затяните стопорные гайки, чтобы сохранить

настройку.

Регулировка направляющей полугайки

Зацепление полугайки можно отрегулировать с помощью

винтов (I, Рис. 35), оснащенных стопорными гайками (J,

Рис. 35). Ослабьте гайки на правой стороне фартука и

отрегулируйте контрольные винты, чтобы обе полугайки

двигались свободно без зазора. Затяните гайку.

Рис. 32

Рис. 33

Рис. 34

Рис. 35
