1.2 Комплект поставки

Комплект поставки указан в таблице 2.

Таблица 2

№ п/п

Наименование

Количество, шт.

Станок в сборе

Основание подручника*

Подручник

Рукоятка маховика задней бабки*

Винт рукоятки*

Планшайба

Консоль для инструментов*#

Вращающийся центр

Патрон поводковый

Выколотка

Ключ рожковый

Ножка опорная*

Комплект ключей шестигранных

Комплект крепежа

Руководство по эксплуатации

Упаковка

# деталь может не входить в комплектацию

*деталь может быть установлена на изделие

В таблице 2 представлена общая информация. Данные технические характеристики актуальны на момент издания

руководства по эксплуатации. Компания «REALREZ» оставляет за собой право на изменение конструкции и

комплектации оборудования без уведомления потребителя.

1.3 Основные элементы

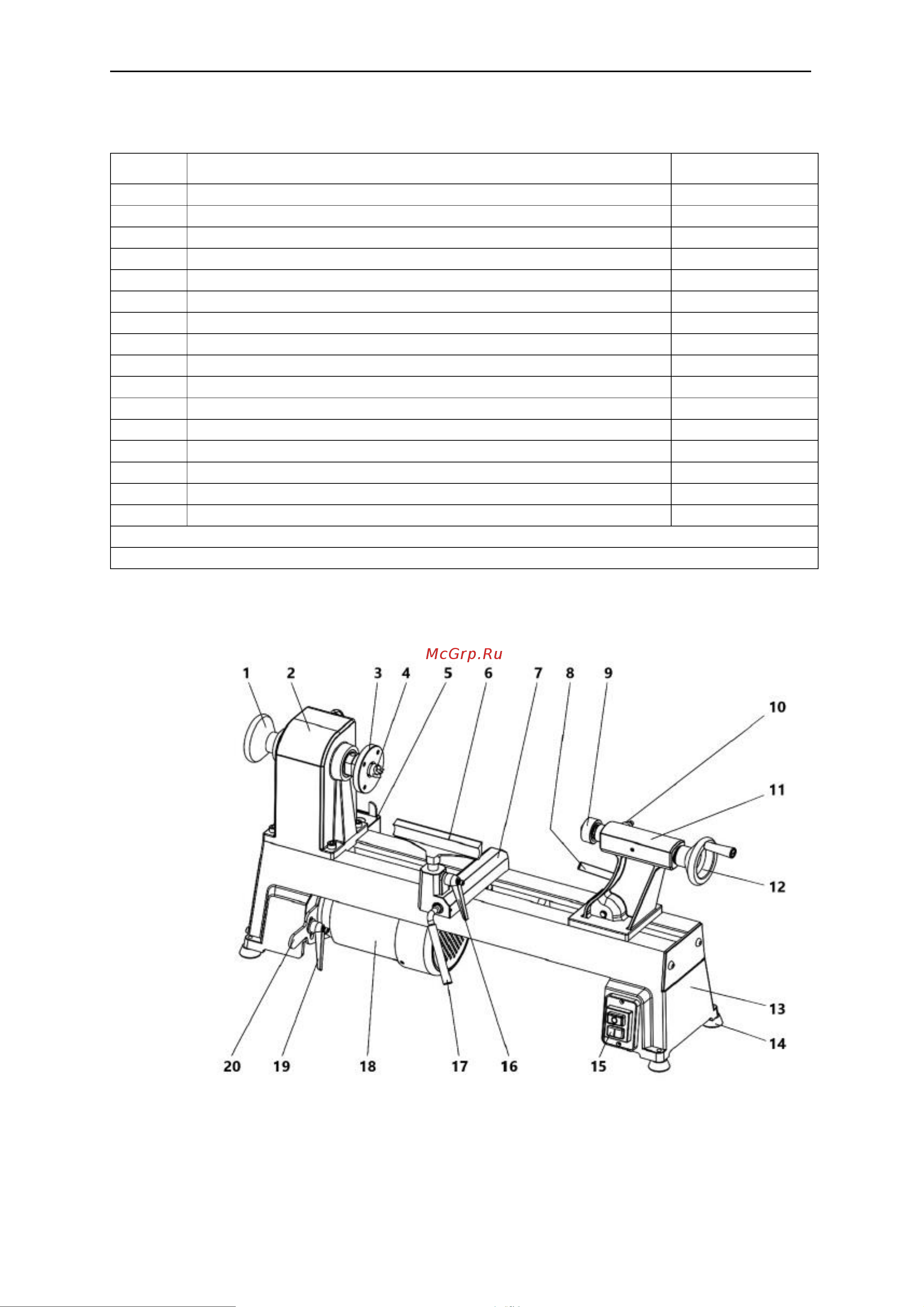

Рисунок 1. Основные элементы для модели R-1018/ R-1218

1 – маховик шпинделя, 2 – передняя бабка, 3 – планшайба, 4 – поводковый патрон, 5 – консоль для инструментов

6 – подручник, 7 – основание подручника, 8 – фиксатор положения задней бабки, 9 – вращающийся центр,

10 – фиксатор пиноли задней бабки, 11 – задняя бабка, 12 – маховик задней бабки, 13 – станина, 14 – ножка опорная, 15 –

выключатель, 16 – фиксатор положения подручника, 17 – фиксатор основания подручника, 18 – асинхронный

электродвигатель, 19 – фиксатор рукоятки натяжения ремня, 20 – рукоятка натяжения ремня
