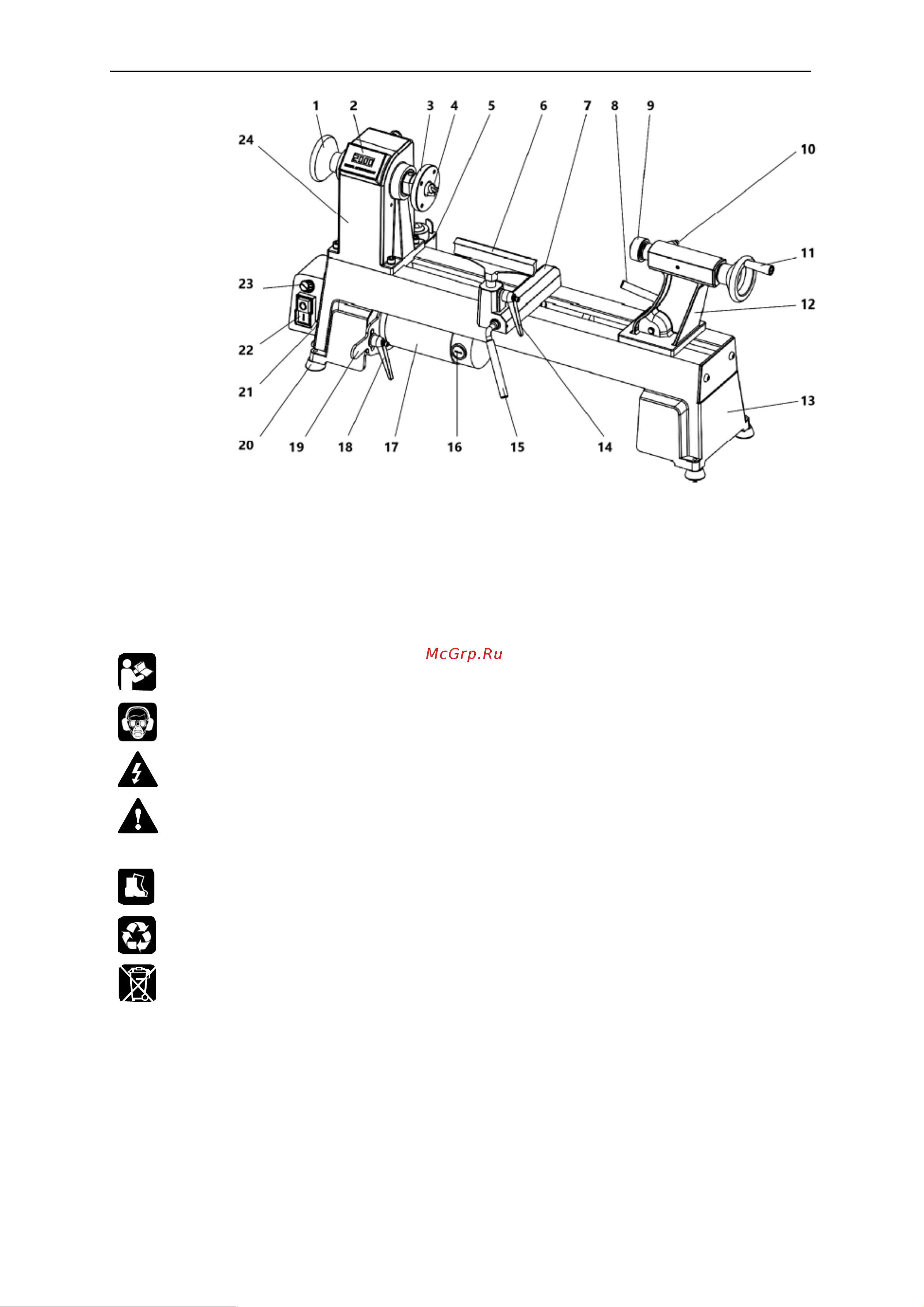

Рисунок 2. Основные элементы для модели R-1218VD

1 – маховик шпинделя, 2 – табло скорости, 3 – планшайба, 4 – поводковый патрон, 5 – консоль для инструментов

6 – подручник, 7 – основание подручника, 8 – фиксатор положения задней бабки, 9 – вращающийся центр,

10 – фиксатор пиноли задней бабки, 11 – маховик задней бабки, 12 – задняя бабка, 13 – основание станка,

14 – фиксатор положения подручника, 15 – фиксатор основания подручника, 16 – крышка щеткодержателя,

17 – коллекторный электродвигатель, 18 – фиксатор натяжения ремня, 19 – рукоятка натяжения ремня, 20 – ножка

опорная, 21 – фиксатор блока управления, 22 – выключатель, 23 – ручка регулировки скорости, 24 – передняя бабка

1.4 Графические символы

Внимательно прочтите инструкцию по эксплуатации перед использованием станка.

При работе на станке пользуйтесь средствами защиты органов слуха, зрения, дыхания.

Опасность поражения электрическим током.

Опасность получения травмы или повреждения узлов станка в случае несоблюдения указаний

техники безопасности.

Используйте специальную обувь.

Станок и его упаковка подлежат вторичной переработке (рециклированию).

Для предотвращения негативного воздействия на окружающую среду, при прекращении

использования станка (истечении срока службы) и непригодности к дальнейшей

эксплуатации, станок подлежит разборке и сдаче в приемные пункты по

вторичной переработке металлолома и пластмасс.
