• Гальваническая развязка входных и выходных цепей.
• Защита от короткого замыкания по выходу.
3 Устройство и принцип работы
Конструктивно изделие выполнено в виде настольного
модуля (см. рисунок 1).

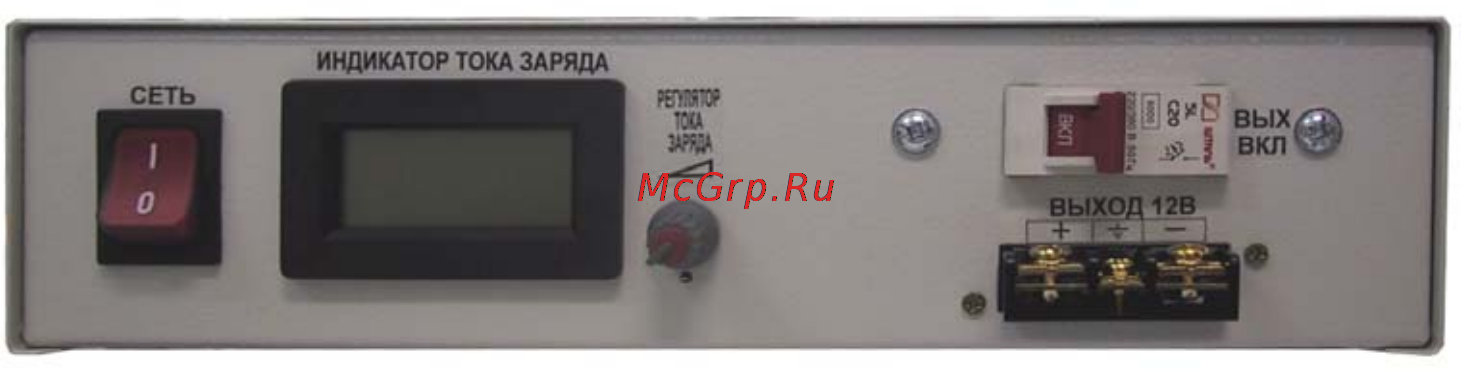

Рисунок 1
На передней панели прибора расположены:
- выключатель прибора «СЕТЬ»;
- автоматический выключатель «ВЫХОД ВКЛ»;
- индикатор тока заряда;
- регулятор тока заряда;
- клеммный соединитель для подключения нагрузки
«ВЫХОД 13,7В».
На задней панели прибора расположен сетевой шнур с
евровилкой.
4 Порядок работы
Исходное состояние всех выключателей – ОТКЛ.
• Регулятор тока заряда установить в крайнее левое
положение;
• подключить провода, соединяющие аккумуляторную
батарею (АБ) с изделием к клеммному соединителю
«ВЫХОД 13,7В»;
• соблюдая полярность подключить АБ к соединительным
проводам;
• подключить сетевой шнур к розетке;
• перевести выключатель «СЕТЬ» в положение ВКЛ;
• перевести выключатель «ВЫХ ВКЛ» в положение ВКЛ;
• установить регулятором тока заряда нужный ток.
Величина тока не должна превышать 0,3 от величины емкости
АБ. Если зарядный ток установить невозможно, то это
означает, что аккумуляторные батареи разряжены не
полностью.
Далее изделие обеспечит заряд батареи.
По окончании заряда зарядный ток уменьшается. Батарея
заряжена до 90%, если зарядный ток достиг 1/20 от величины
емкости АБ.
5 Меры безопасности
ВНИМАНИЕ! Внутри корпуса изделия имеется опасное
напряжение 220B 50Гц.
ЗАПРЕЩАЕТСЯ снимать или разбирать изделие во
включенном состоянии.
ЗАПРЕЩАЕТСЯ эксплуатация изделия без защитного
заземления, а также в помещениях с взрывоопасной или
химически активной средой, разрушающей металлы и
изоляцию, в условиях воздействия капель или брызг, а также
на открытых площадках.
6 Гарантийные обязательства
6.1 Гарантийный срок эксплуатации изделия 2 года со дня
подписания акта сдачи-приемки или продажи через розничную
торговую сеть.
6.2 В течение гарантийного срока эксплуатации в случае
нарушения работоспособности изделия по вине предприятия-
изготовителя потребитель имеет право на бесплатный ремонт.
