Штиль QB2405 19 [3/4] Приложение 1

Приложение 1

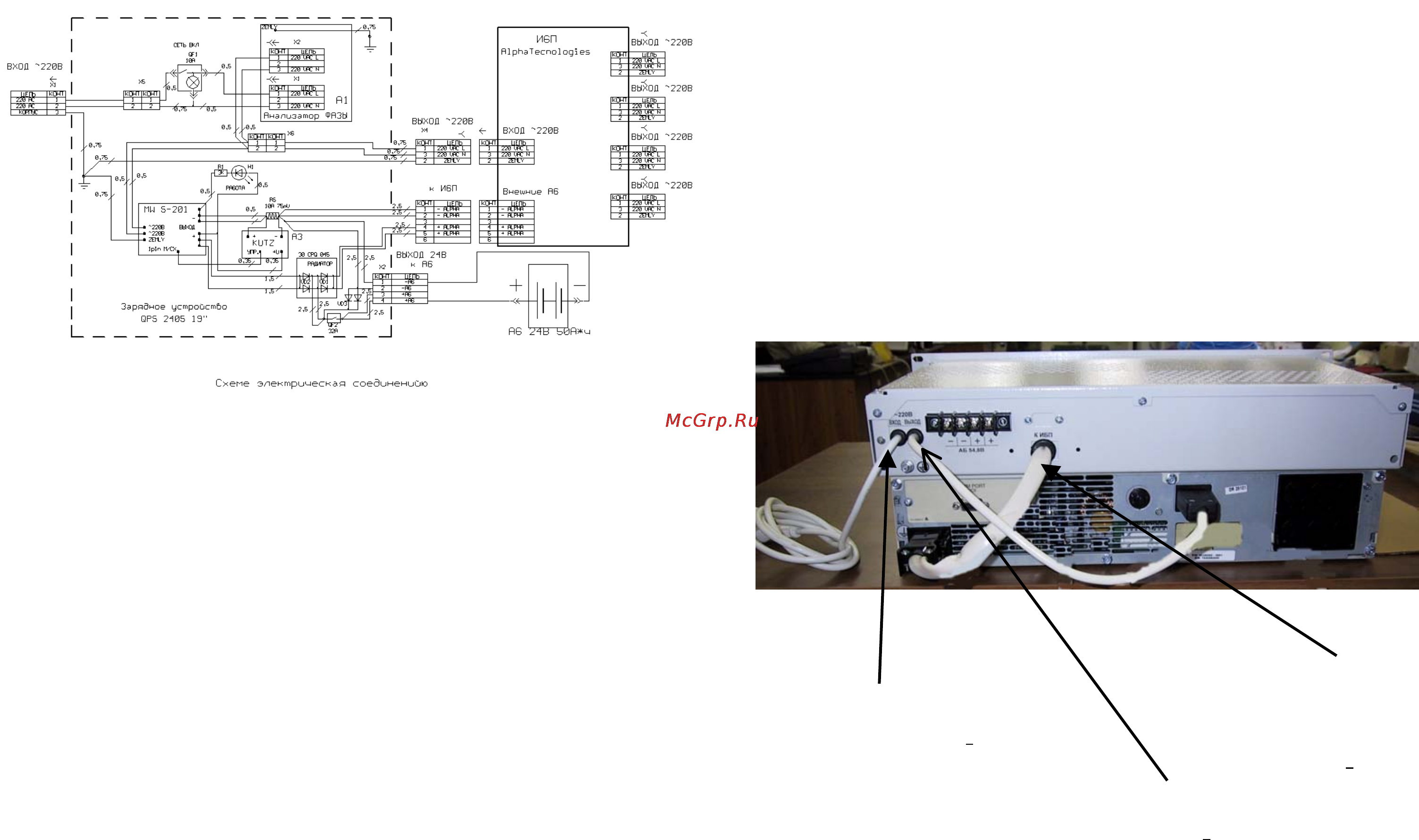

Схема электрическая принципиальная

3 Устройство и порядок работы

4.1 Конструктивно изделие выполнено в виде функционально

законченного модуля в металлическом корпусе 2U 19" (см. рисунок 1).

Схема электрическая принципиальная приведена в приложении 1.

На передней панели изделия расположены:

• автоматический выключатель «CЕТЬ», предназначенный для

включения и отключения изделия;

• светодиодный индикатор «ВЫХОД», указывающий на наличие

выходного напряжения;

• автоматический выключатель «АБ ВКЛ», предназначенный для

отключения аккумуляторных батарей от прибора;

На задней панели изделия расположены:

• кабели подключения входного и выходного напряжения ~220 В

«СЕТЬ ~220 B»;

• выходные клеммы подключения аккумуляторных батарей «- АБ

+» и нагрузки «- ВЫХОД 27,4 В +»;

Для лучшего охлаждения кожух имеет вентиляционные отверстия.

Подключение к сети ~220 В. Подключение к разъёму

(кабельN

3) для внешней АБ

(кабельN

Подключение на вход ИБП

сети ~220 В (кабельN

Рисунок 1
