- Гальваническая развязка входных и выходных
цепей.
- Защита от короткого замыкания по выходу.
3 Устройство и принцип работы
Конструктивно изделие выполнено в виде
настольного модуля (см. рисунок 1).

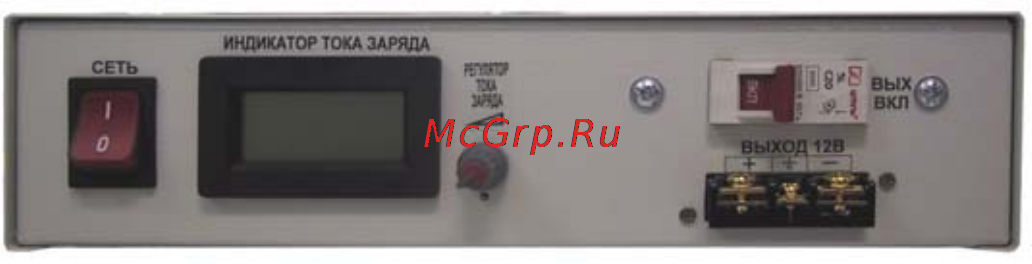

Рисунок 1
На передней панели прибора расположены:
- выключатель прибора «СЕТЬ»;
- автоматический выключатель «ВЫХОД ВКЛ»;
- индикатор тока заряда;
- регулятор тока заряда;
- клеммный соединитель для подключения
нагрузки «ВЫХОД 27,4В».
На задней панели прибора расположен сетевой
шнур с евровилкой.
4 Порядок работы
Исходное состояние всех выключателей – ОТКЛ.
• Регулятор тока заряда установить в крайнее левое
положение;
• подключить провода, соединяющие аккумулятор-
ные батареи (АБ) с изделием к клеммному
соединителю «ВЫХОД 27,4В»;
• соблюдая полярность подключить АБ к
соединительным проводам;
• подключить сетевой шнур к розетке;
• перевести выключатель «СЕТЬ» в положение
ВКЛ;
• перевести выключатель «ВЫХ ВКЛ» в
положение ВКЛ;
• установить регулятором тока заряда нужный
ток. Величина тока не должна превышать 0,3 от
величины емкости АБ;
Далее изделие обеспечит заряд батарей.
По окончании заряда зарядный ток уменьшается.
Батарея заряжена до 90%, если зарядный ток достиг
1/20 от величины емкости АБ.
5 Меры безопасности
ВНИМАНИЕ! Внутри корпуса изделия имеется
опасное напряжение 220B 50Гц.
ЗАПРЕЩАЕТСЯ снимать или разбирать изделие во
включенном состоянии.
ЗАПРЕЩАЕТСЯ эксплуатация изделия без
защитного заземления, а также в помещениях с
взрывоопасной или химически активной средой,
разрушающей металлы и изоляцию, в условиях
воздействия капель или брызг, а также на открытых
площадках.
6 Гарантийные обязательства
6.1 Гарантийный срок эксплуатации изделия 2 года
со дня подписания акта сдачи-приемки или продажи
через розничную торговую сеть.
6.2 В течение гарантийного срока эксплуатации в
случае нарушения работоспособности изделия по
вине предприятия-изготовителя потребитель имеет
право на бесплатный ремонт.
6.3 В гарантийный ремонт не принимаются
изделия, имеющие трещины, следы ударов,
механические повреждения, следы вмешательства в
электрическую схему.
