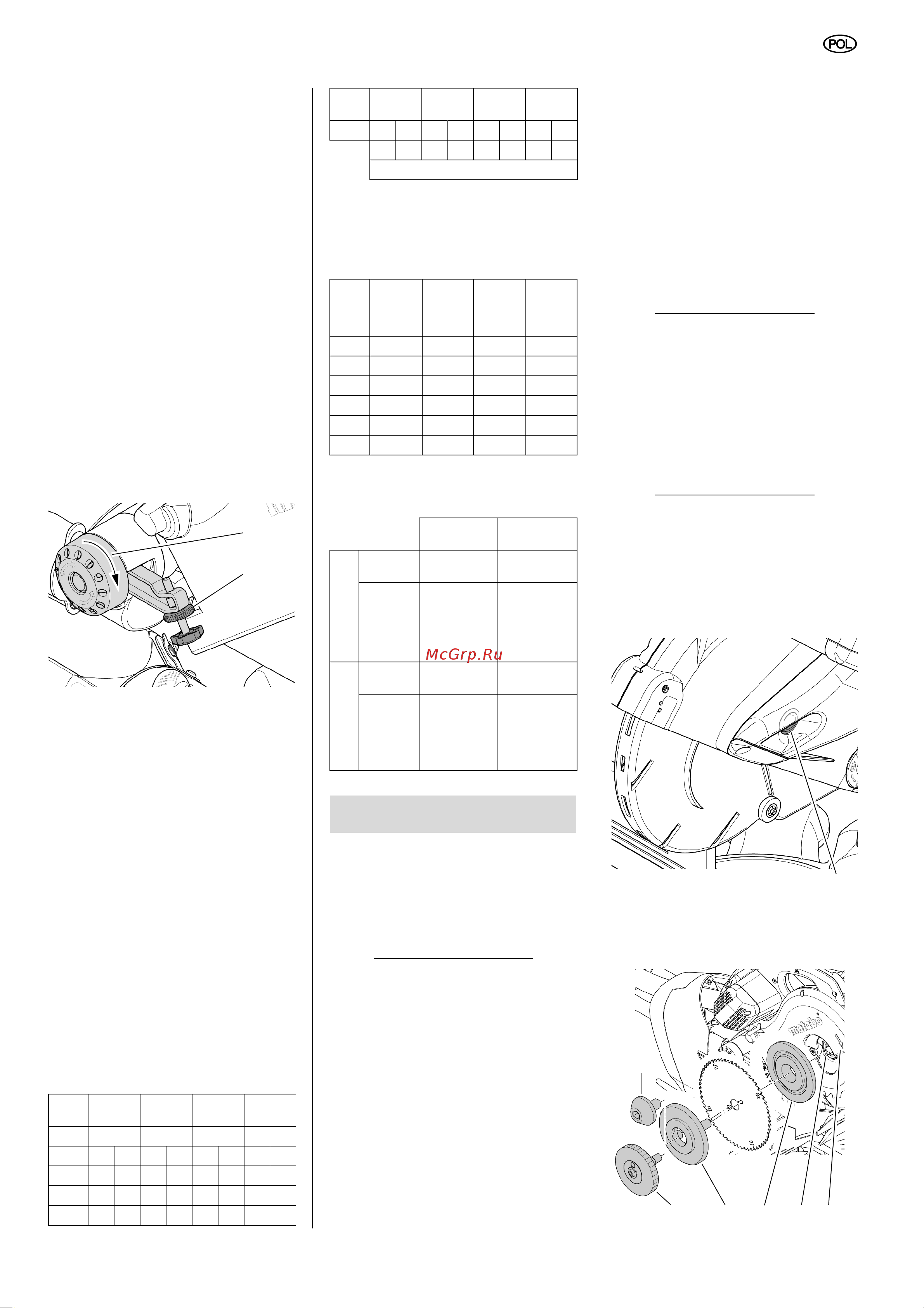

POLSKI
33
Położenie wyjciowe
–Głowica pilarki odchylona do góry.
–Ramię przechylne odchylone pod
żądanym kątem w stosunku do po-
wierzchni materiału i zablokowane.
– Nasadki zderzaka przesunięte na
zewnątrz i zablokowane (przy po-
chylonym ramieniu przechylnym)
–Stół obrotowy zablokowany w żąda-
nym położeniu.
– ruba ustalająca przyciągarki zę-
batkowej zwolniona.
– Przyciągarka zębatkowa z tyłu.
Regulacja pilarki
1. Ogranicznik głębokoci cięcia usta-
wić w położeniu wewnętrznym (91).
2. Ustawić ogranicznik głębokoci cię-
cia na żądaną głębokoć cięcia i za-
blokować nakrętką zabezpieczają-
cą (92).
3. Zwolnić blokadę bezpieczeństwa i
przechylić głowicę pilarki w dół, aby
sprawdzić ustawioną głębokoć cię-
cia.
4. Wykonać cięcie próbne.
5. Ewentualnie powtarzać punkty 1 i 4,
aż zostanie ustawiona żądana głę-
bokoć cięcia.
Piłowanie elementu
Przeciąć element w sposób opisany
w rozdziale "Cięcie ukone".
7.8 Wymiary dla różnych
rodzajów cięć
Wysokoć cięcia przy różnych pochy-
leniach ramienia przechylnego
Maksymalne wymiary przedmiotu obra-
bianego (w mm):
Szerokoć cięcia przy różnych poło-
żeniach stołu obrotowego
Maksymalne wymiary przedmiotu obra-
bianego (w mm):
Przy cięciu listwy wieńczącej obo-
wiązują następujące ustawienia:
ANiebezpieczeństwo!
Przed wszystkimi pracami konserwacyj-
nymi i oczyszczaniem należy wyciąg-
nąć wtyczkę.
– Inne prace konserwacyjne lub na-
prawcze, niż opisane poniżej, mogą
być wykonywane wyłącznie przez
specjalistów.
– Uszkodzone częci, a zwłaszcza
urządzenia zabezpieczające, należy
wymieniać tylko na oryginalne czę-
ci. Częci niezbadane i niedopusz-
czone przez producenta mogą pod-
czas obsługi spowodować trudne do
przewidzenia szkody.
– Po zakończeniu prac konserwacyj-
nych należy uruchomić ponownie i
skontrolować wszystkie urządzenia
zabezpieczające.
8.1 Wymiana piły tarczowej
ANiebezpieczeństwo oparzenia!
Bezporednio po piłowaniu piła tarczo-
wa może być bardzo gorąca. Należy
poczekać, aż piła tarczowa ostygnie.
Gorącej piły tarczowej nie można czy-
cić płynami palnymi.
ANiebezpieczeństwo skalecze-
nia się o nieruchomą piłę tarczową!
Podczas odkręcania i dokręcania ru-
by mocującej osłona odchylana musi
być przechylona nad piłą tarczową. Piłę
tarczową należy wymieniać w rękawi-
cach ochronnych.
1. Głowicę pilarki zablokować w gór-
nym położeniu.
2. Aby zablokować piłę tarczową, na-
leży nacisnąć przycisk blokujący
(93), a drugą ręką obracać piłę, aż
zaskoczy przycisk blokujący.
3. rubę mocującą (99) lub zespół mo-
cujący (98) wykręcić z wałka piły
tarczowej (gwint lewoskrętny!).
Pochy-
lenie
KGS 216
Plus
KGS 254
Plus
KGS 254 I
Plus
KGS 315
Plus
0°
70
90 90 120
15° 65 57 85 74 85 53 109 101
22,5° 61 48 80 65 80 34 103 90
33,9° 53 33 68 48 68 – 91 70
45° 41 16 54 29 54 – 76 48
91
92
46° 40 15 52 28 52 – 75 46
LRLRLRLR
Strona lewa/prawa
Cię-
cie
ukon
e
KGS 216
Plus
KGS 254
Plus
KGS 254
I Plus
KGS 315
Plus
0° 305 305 305 320
15° 293 293 293 306
22,5° 280 280 280 293
31,6° 258 258 258 270
45° 214 214 214 223
60° – 150 150 157
Kąt pochyle-
nia
Kąt skosu
Narożnik wewnętrzny
Lewa
strona
33,9°
w lewo
31,6°
w prawo
Prawa
strona
33,9°
w prawo
31,6°
w lewo
Narożnik zewnętrzny
Lewa
strona
33,9°
w prawo
31,6°
w lewo
Prawa
strona
33,9°
w lewo
31,6°
w prawo
8. Konserwacja i pielęgnacja
Pochy-
lenie
KGS 216
Plus
KGS 254
Plus
KGS 254 I
Plus
KGS 315
Plus
93
9697 95 94
99
98
