POLSKI
34
4. Zwolnić blokadę bezpieczeństwa,
przesunąć osłonę odchylaną do
góry i przytrzymać.
5. Kołnierz zewnętrzny
(97)
i piłę tarczo-
wą ostrożnie zdjąć z wałka piły i po-
nownie zamknąć osłonę odchylaną.
ANiebezpieczeństwo!
Nie stosować rodków czyszczących
(np. w celu usunięcia resztek żywicy),
które mogą naruszyć częci obudowy
wykonane z metali lekkich; istnieje
możliwoć naruszenia stabilnoci pilar-
ki.
6. Oczycić powierzchnie mocujące:
–wału piły (95),
–piły tarczowej,
–kołnierza zewnętrznego (97),
–kołnierza wewnętrznego (96).
ANiebezpieczeństwo!
Poprawnie nałożyć kołnierz wewnętrz-
ny! W przeciwnym razie pilarka może
się zablokować lub piła tarczowa może
się poluzować!
7. Założyć kołnierz wewnętrzny (96) w
sposób pokazany na rysunku.
8. Zwolnić blokadę bezpieczeństwa,
przesunąć osłonę odchylaną do
góry i przytrzymać.
9. Nałożyć nową piłę tarczową – zwró-
cić uwagę na kierunek obrotu! Pa-
trząc od lewej (otwartej) strony,
strzałka na pile tarczowej musi być
zgodna ze strzałką (94) na osłonie
piły tarczowej!
ANiebezpieczeństwo!
Należy stosować tylko odpowiednie piły
tarczowe, przystosowane do maksy-
malnej prędkoci obrotowej (zob. „Dane
techniczne“) – w przypadku nieodpo-
wiednich lub uszkodzonych pił, może
nastąpić odrzut częci pod wpływem
siły odrodkowej.
Nie można używać:
–pił tarczowych z wysokostopowej
stali szybkotnącej (HSS);
– uszkodzonych pił tarczowych;
– tarcz tnących.
ANiebezpieczeństwo!
–Piłę tarczową należy montować wy-
łącznie przy użyciu częci oryginal-
nych.
–Nie używać luźnych piercieni re-
dukcyjnych; piła tarczowa może
spać.
–Piły tarczowe muszą być tak za-
montowane, aby nie wykazywały
niewyważenia i bicia oraz nie uwal-
niały się podczas pracy.
10. Ponownie zamknąć osłonę odchyla-
ną.
11. Nasunąć kołnierz zewnętrzny; czo-
py powinny być skierowane w kie-
runku piły tarczowej.
12. Obracać piłę tarczową, aż czopy za-
blokują się w otworach ustalają-
cych.
W wersji ze rubą mocującą
(99)
:
13. Wkręcić rubę mocującą (gwint le-
woskrętny!) i dokładnie dokręcić.
Aby zablokować piłę tarczową, nale-
ży nacisnąć przycisk blokujący, a
drugą ręką obracać piłę tarczową, aż
zaskoczy przycisk blokujący.
ANiebezpieczeństwo!
– Nie przedłużać urządzenia do mo-
cowania piły tarczowej.
–Dokręcając rubę mocującą, nie
uderzać w klucz montażowy.
14. Mocno dokręcić rubę mocującą.
W wersji z zespołem mocującym niewy-
magającym narzędzi (98)
(zob. także
rysunki na końcu tej instrukcji)
:

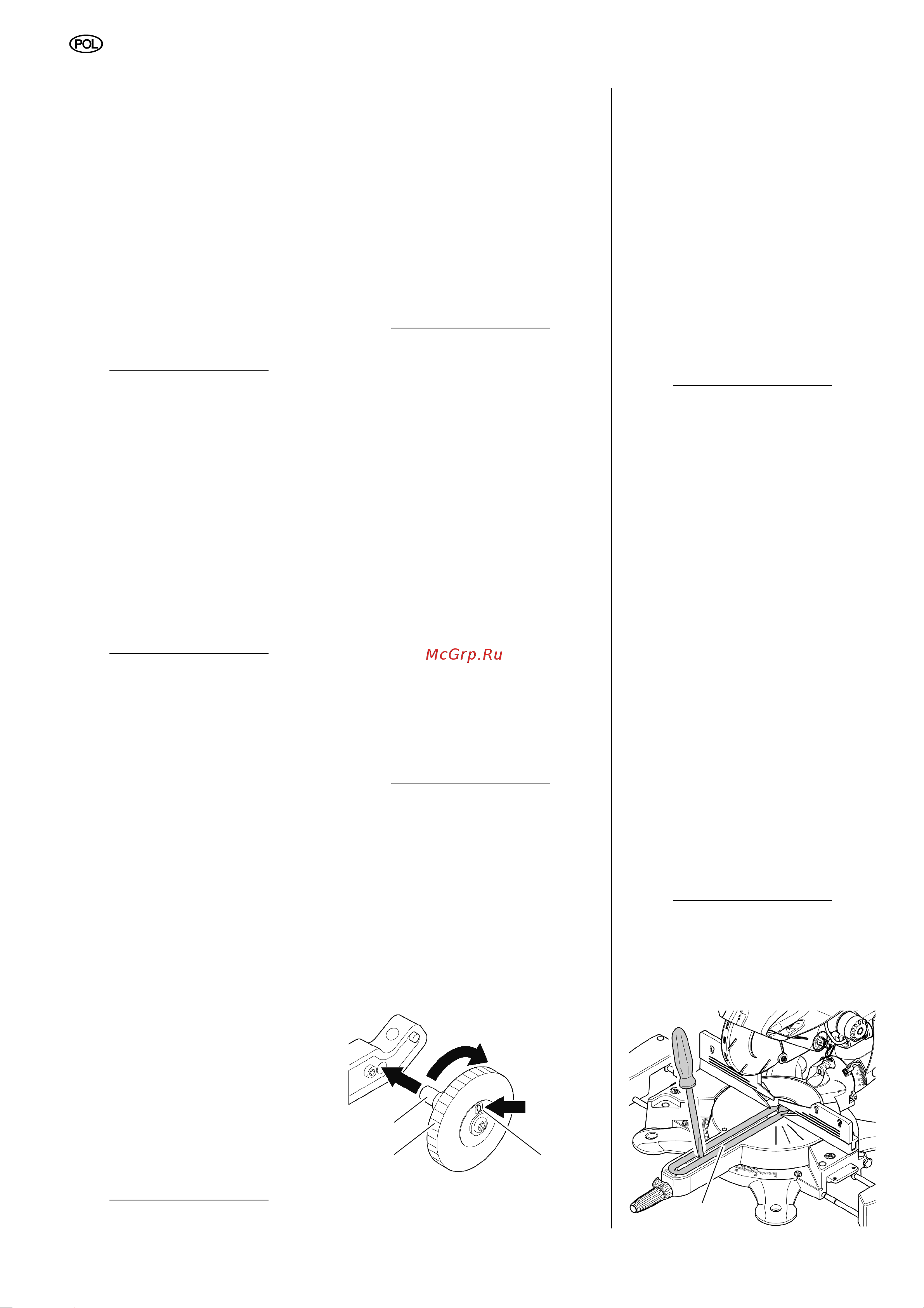

13. Cofnąć zespół mocujący. W tym celu
czop gwintowany
(102)
włożyć w ot-
wór ogranicznika głębokoci cięcia i
obracać pokrętło
(101)
w kierunku
ruchu wskazówek zegara, aż na
wskaźniku
(100)
ukaże się cyfra 0.
14. Zespół mocujący nakręcić na wałek
piły tarczowej. W tym celu obracać
pokrętło (gwint lewoskrętny!), aż za-
cznie obracać się piła tarczowa,
unieruchomić piłę tarczową i moc-
no dokręcić pokrętło.
Wskaźnik powinien być w kolorze
żółtym.
ANiebezpieczeństwo!
Po nakręceniu wskaźnik nie może być
w kolorze czerwonym. Jeżeli wskaźnik
jest w kolorze czerwonym:
powtórzyć punkty 13 i 14.
Sprawdzić, czy czop gwintowany i
wałek piły tarczowej nie są uszko-
dzone.
Sprawdzić działanie:
15. Zwolnić blokadę bezpieczeństwa i
opucić głowicę pilarki:
– Przy opuszczaniu w dół osłona
odchylana musi zwolnić piłę tar-
czową bez dotykania innych czę-
ci.
– Przy podnoszeniu głowicy pilarki
do położenia wyjciowego osłona
odchylana musi automatycznie
zakryć piłę tarczową.
– Obrócić ręką piłę tarczową. Piła
tarczowa powinna kręcić się w każ-
dej z możliwych pozycji ustawienia
bez dotykania innych częci.
8.2 Wymiana wkładki stołu
ANiebezpieczeństwo!
Przy uszkodzonej wkładce stołu po-
wstaje zagrożenie, że pomiędzy wkład-
ką stołu a piłą tarczową zakleszczą się
małe przedmioty i zablokują piłę. Nale-
ży natychmiast wymieniać uszkodzone
wkładki stołu!
1. Podważyć rubokrętem wkładkę
stołu (103). Wkładka stołu zostanie
przy tym uszkodzona i nie nadaje
się do dalszego użytku.
102
100101
103
