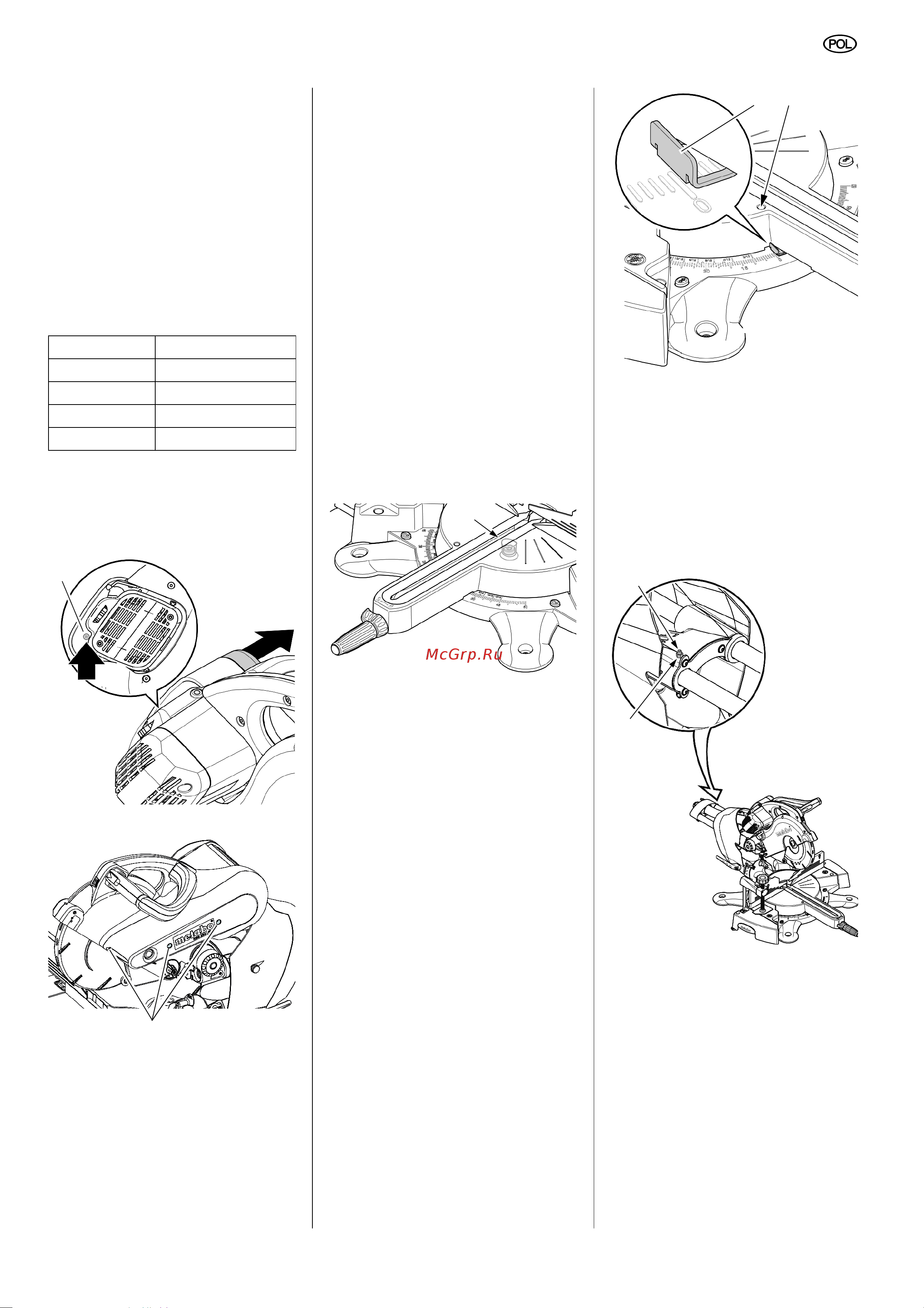

POLSKI

35

2. Nałożyć nową wkładkę stołu i docis-

nąć.

8.3 Naciąganie paska napę-

dowego

Napięcie paska napędowego, przebie-

gającego po prawej stronie głowicy pi-

larki za pokrywą z tworzywa sztuczne-

go, należy ponownie wyregulować, gdy

na rodku między dwoma kołami paso-

wymi pasek ugina się bardziej niż po-

dano w poniższej tabeli.

Sprawdzanie, napinanie i wymiana:

1. Wykręcić ruby (104) i zdjąć osłonę

z tworzywa sztucznego.

KGS 216 / 254 / 315 Plus:

KGS 254 I Plus:

2. Kciukiem sprawdzić napięcie paska.

Jeli zajdzie koniecznoć napięcia

lub wymiany paska napędowego:

– Wszystkie ruby z gniazdem

szeciokątnym mocowania silni-

ka obrócić o około jeden obrót.

– Napiąć pasek napędowy lub go

wymienić. W celu naprężenia pa-

ska odsunąć silnik do tyłu.

–Dokręcać na krzyż ruby mocują-

ce silnik.

3. Nałożyć z powrotem pokrywę z two-

rzywa sztucznego i przykręcić.

3 Wskazówka:

KGS 216/254/315 Plus:

Dodatkowy pasek zębaty w układzie

napędowym należy do części ulegają-

cych zużyciu i należy go wymienić w

przypadku uszkodzenia. Paska zębate-

go nie można naprężać.

8.4 Regulacje

Regulacja stołu obrotowego

1. Stół obrotowy zablokować w położe-

niu 0° i unieruchomić rubą ustalają-

cą.

2. Poluzować rubę (105), odkręcając

ją o dwa obroty.

3. Opucić głowicę pilarki i wsunąć blo-

kadę transportową.

4. Stół obrotowy z ogranicznikiem

przycinanego materiału ustawić tak,

aby ogranicznik przycinanego mate-

riału był ustawiony dokładnie pod

kątem prostym względem piły.

5. Dokręcić rubę ustalającą stół obro-

towy.

6. Dokręcić rubę (105).

Regulacja wskazówki kąta cięcia

ukonego

1. Poluzować o około jeden obrót ru-

bę (107).

2. Wskazówkę (106) przestawić tak,

aby wskazywana wartoć zgadzała

się z ustawionym położeniem bloka-

dy stołu obrotowego.

3. Dokręcić rubę (107).

Regulacja siły przesuwu funkcji

ciągnięcia

1. Poluzować nakrętkę zabezpieczają-

cą (109).

2. Za pomocą ruby dwustronnej (108)

wyregulować odpowiednią siłę prze-

suwu.

3. Ponownie dokręcić nakrętkę zabez-

pieczającą.

Regulacja położenia blokady kąta

pochylenia

1. Ramię przechylne zablokować w

położeniu 0°, dźwigni nastawczej

nie dokręcać.

2. Wykręcić górną rubę (110) lub ru-

by (110) (tylko KGS 216 Plus) i

zdjąć osłonę ramienia przechylne-

go.

3. Wykręcić ruby (110) i zdjąć osłonę

ramienia przechylnego.

Ugięcie (mm)

KGS 216 Plus 9

KGS 254 Plus 9

KGS 315 Plus 12

KGS 254 I Plus 23

104

104

105

106 107

108

109
