POLSKI

36

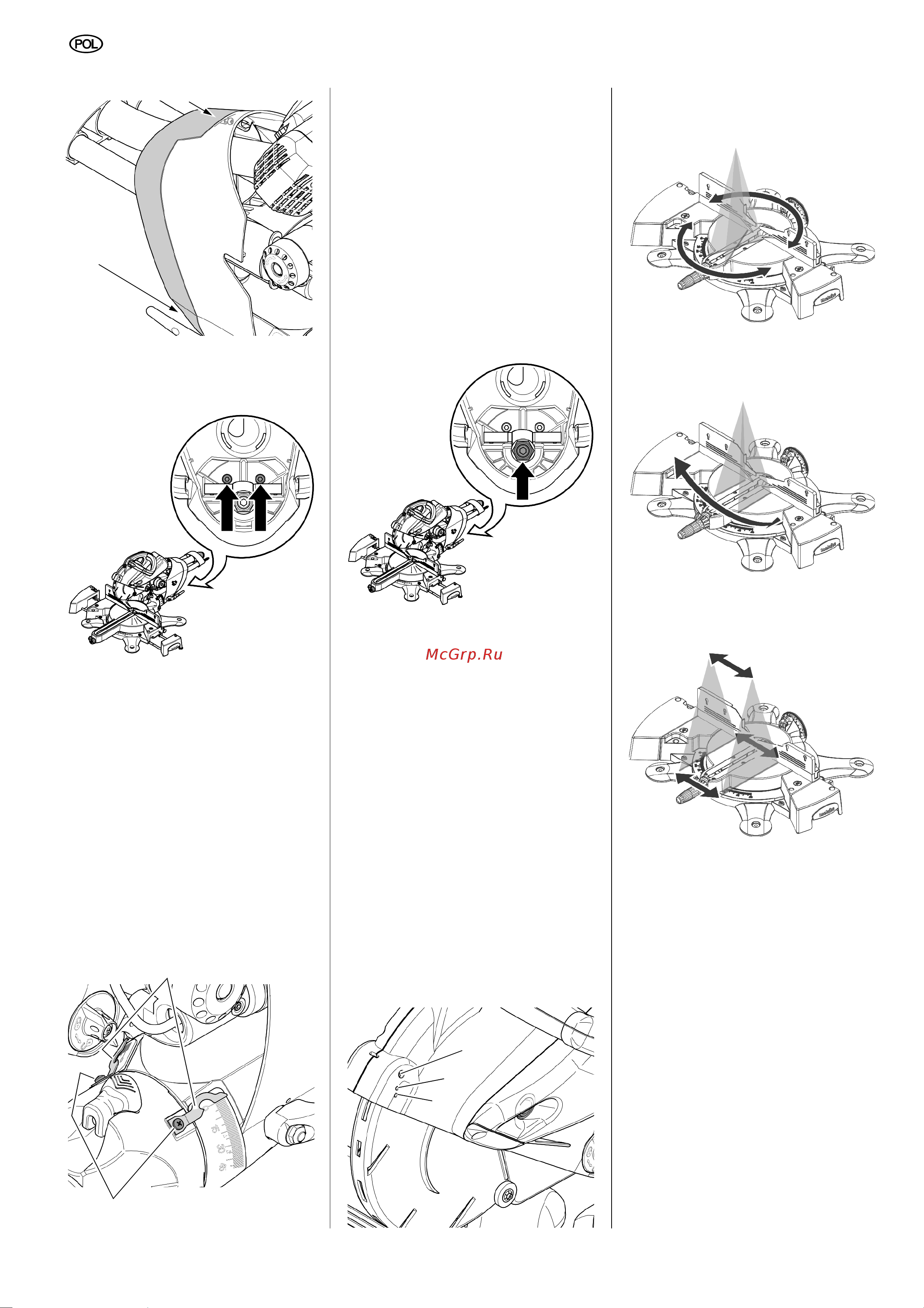

4. Na tylnej częci urządzenia poluzo-

wać o około jeden obrót dwie ruby

z gniazdem szeciokątnym:

5. Tak ustawić ramię przechylne, by

piła tarczowa była ustawiona do-

kładnie pod kątem prostym w sto-

sunku do stołu obrotowego.

6. Dokręcić dwie ruby z gniazdem

szeciokątnym na tylnej częci urzą-

dzenia.

7. Zaciągnąć dźwignię ustalającą.

8. Założyć i zamocować rubami osło-

nę ramienia przechylnego.

9. Poluzować o około jeden obrót ru-

by (112).

10. Wskazówkę (111) przestawić tak,

aby wskazywana wartoć zgadzała

się z ustawioną pozycją blokady ra-

mienia przechylnego.

11. Dokręcić ruby (112).

Regulacja zacisku pochylenia

Jeżeli mimo dokręconej dźwigni nastaw-

czej kąt pochylenia ramienia przechylne-

go ulega zmianie pod wpływem nacisku

bocznego, należy wyregulować zacisk

pochylenia.

1. Zablokować ramię przechylne w po-

łożeniu 0°.

2. Zdemontować osłonę ramienia

przechylnego (zob. poprzedni roz-

dział).

3. Dokręcać nakrętkę szeciokątną

(strzałka) aż do uzyskania odpo-

wiedniej siły zaciskającej.

4. Dociągnąć dźwignię nastawczą do

ustawiania pochylenia. Dokręcanie

dźwigni powinno być wyraźnie od-

czuwalne.

5. Zwolnić dźwignię blokującą ramię

przechylne w położeniu 0°.

6. Sprawdzić ramię przechylne przez

dociskanie z boku. Ramię przechylne

nie powinno się przy tym poruszyć.

Jeżeli ramię przechylne nadal jeszcze

się porusza:

 Powtórzyć czynnoci opisane w

punktach 2–6. Odpowiednio poluzo-

wywać lub dokręcać rubę z łbem

szeciokątnym.

7. Założyć i zamocować rubami osło-

nę ramienia przechylnego.

Regulacja przystawki laserowej

Do regulacji lasera należy użyć dostar-

czonego klucza imbusowego (2,5 mm).

1. Wyregulować laser w sposób poka-

zany na rysunku, odkręcając lub do-

kręcając rubę (113):

2. Wyregulować laser w sposób poka-

zany na rysunku, odkręcając lub do-

kręcając rubę (114):

3. Wyregulować laser w sposób poka-

zany na rysunku, odkręcając lub do-

kręcając rubę (115):

8.5 Czyszczenie urządzenia

 Za pomocą zmiotki lub odkurzacza

usuwać wióry i pył z następujących

miejsc:

–urządzenia do regulacji;

– elementy obsługi;

– otwór chłodzenia silnika;

–przestrzeń pod wkładką stołu;

–cięgła.

 Zespół lasera oczycić szmatką ba-

wełnianą.

110

110

111

112

113

114

115
