11 | Водогрейный котел TRIPLEX V3-D

4.3 ГАБАРИТНЫЕ РАЗМЕРЫ

Стандартная комплектация

1. Корпус котла

2. Присоединение обратной линии отопления

3. Строповочное крепление

4. Соединение для предохранительного

клапана

5. Строповочное крепление

6. Смотровой люк

7. Присоединение прямой линии отопления

8. Дымоход

9. Дверца для чистки топки

10. Дренажный клапан

11. Глазок контроля пламени

12. Передняя дверца

13. Ответный фланец для установки горелки

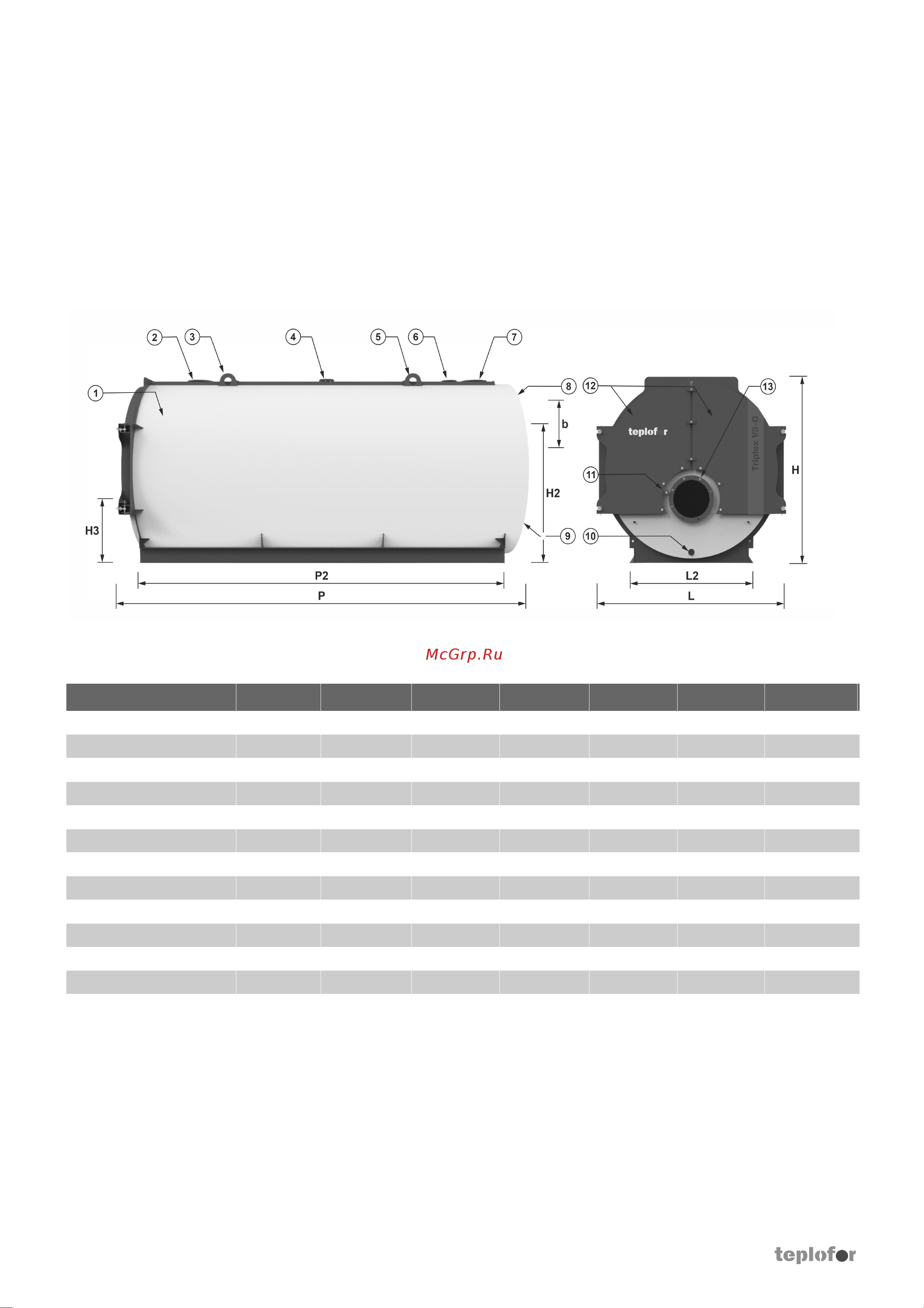

Рис. 1

Таблица 3

Наименование H, мм H2, мм H3, мм Р, мм Р2, мм L, мм L2, мм

TRIPLEX V3-D 7000 2830 2175 965 6250 5475 2830 1900

TRIPLEX V3-D 7500 2830 2175 965 6325 5575 2830 1900

TRIPLEX V3-D 8000 2830 2175 965 6640 5875 2830 1900

TRIPLEX V3-D 9000 2865 2180 980 6745 5995 2865 1900

TRIPLEX V3-D 10000 3074 2330 1177 6810 6044 3074 2260

TRIPLEX V3-D 11000 3400 2640 1239 7320 6515 3170 2500

TRIPLEX V3-D 12000 3400 2640 1239 7320 6515 2500 3170

TRIPLEX V3-D 13000 3400 2640 1435 7660 6865 2600 3220

TRIPLEX V3-D 14000 3400 2710 1435 7660 6865 2600 3220

TRIPLEX V3-D 15000 3650 2800 1450 7890 7160 2530 3420

TRIPLEX V3-D 16000 3650 2800 1450 7890 7160 2530 3420

TRIPLEX V3-D 17000 3748 2930 1515 8188 7445 2530 3549

ООО «НТ»
